Utbytessats för rör

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk redskapet.

4. Stäng av motorn och ta ut nyckeln.

1. Om ett redskap har monterats ska du ta bort det. Mer information om hur du tar bort redskap finns i traktorenhetens bruksanvisning.

2. Fäst kraftuttagsaxeln utanför arbetsområdet med hjälp av ett snöre eller kabelband.

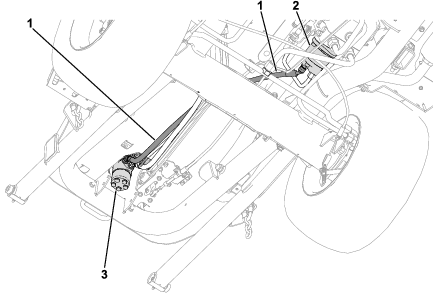

Ta bort den befintliga fasta hydraulledningen enligt Figur 1.

Hydraulledningen är ansluten till följande portar:

• Styrventil:

• Hydraulpump:

Figur 1

1. Hydraulledning
2. Hydraulpump
3. Styrventil

Delar som behövs till detta steg:

1. Ta bort den befintliga kopplingen från hydraulpumpen och ersätt den med den raka kopplingen.

2. Anslut hydraulslangskopplingen på 45 ° till den nya raka kopplingen och rikta in den på 50 ° enligt Figur 2.



   Figur 2

   1. 50 °
   2. Hydraulslang med 45-graderskoppling
   3. Rak koppling

3. Ta bort den befintliga kopplingen från styrventilen, byt ut den mot 45-graderskopplingen och rikta den nedåt.

4. Anslut den raka hydraulslangkopplingen till den nya 45-graderskopplingen enligt Figur 3.



   Figur 3

   1. 45-graderskoppling
   2. Hydraulslang med rak kopplingssände

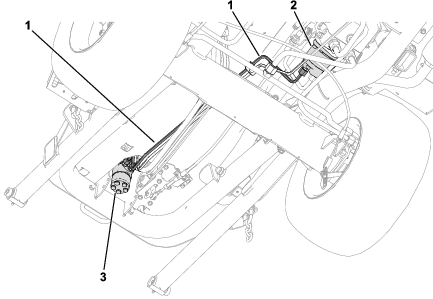

5. Kontrollera att hydraulslangen har dragits enligt Figur 4.



   Figur 4

   1. Hydraulslang
   2. Hydraulpump
   3. Styrventil

6. Kontrollera att slangen och kopplingarna är rätt placerade enligt Figur 2 och Figur 3 och att slangen har dragits rakt längs de befintliga hydraulledningarna.

1. Montera ett redskap. Mer information finns i monteringsanvisningarna i traktorenhetens bruksanvisning.

2. Töm hydraulsystemet på luft på följande sätt:

   • Sänk ned och höj upp redskapet så långt det går.

   • Vrid ratten så långt det går åt vänster och höger.
