107 cm-es zsákolóadapter

Nulla fordulósugarú fűnyíró traktor

Model No. 79410-Serial No. 400000000 and Up

Bevezetés

Gondosan olvassa el ezt a tájékoztatót, hogy a termék megfelelő üzemeltetését és karbantartását elsajátítva elkerülje a sérüléseket, valamint a termék károsodását. Ön felelős a termék megfelelő és biztonságos üzemeltetéséért.

A www.Toro.com webhelyen további információk is találhatók, például munkavédelmi tanácsok, oktatóanyagok, tartozékokról szóló információk, segítség márkakereskedés kereséséhez, valamint a termékregisztráció is itt végezhető el.

Ha szervizre, eredeti Toro-alkatrészekre vagy további információkra van szüksége, forduljon hivatalos márkaszervizhez vagy a Toro-ügyfélszolgálathoz, és tartsa kéznél terméke típusszámát és gyári számát. Az Ábra 1 jelzi a típusszám és gyári szám helyét a terméken. Írja a számokat a megfelelő helyre.

g005673

Ábra 1

  1. Típus- és sorozatszámcímke helye

Ez a kézikönyv meghatározza a lehetséges veszélyeket, és biztonsági figyelmeztető jelzéssel (Ábra 2) azonosított munkavédelmi üzeneteket tartalmaz. A jelzés olyan veszélyt jelez, amely súlyos sérülést vagy halált okozhat, amennyiben nem tartja be az ajánlott óvintézkedéseket.

g000502

Ábra 2

Biztonsági figyelmeztető jelzés

Ez a kézikönyv 2 szót használ az információ kiemelésére. A Fontos szó speciális műszaki információkra hívja fel a figyelmet, a Megjegyzés szó külön figyelemre érdemes általános információkat emel ki.

Figyelmeztetés

KALIFORNIA

65-ös számú figyelmeztetés

A termék használata Kalifornia állam jogszabályai által rákkeltőnek, születési, illetve reprodukciós rendellenességet okozónak nyilvánított vegyi anyag vagy vegyi anyagok hatásának való kitettséget eredményezhet.

Biztonság

  • Ismerkedjen meg a berendezés biztonságos üzemeltetésével, a kezelőszervekkel és a biztonsági jelzésekkel.

  • A fűgyűjtőket és egyéb munkaeszközöket különös körültekintéssel használja. Ezek az eszközök megváltoztathatják a kezelési jellemzőket és a gép stabilitását.

  • A stabilitást növelő keréksúlyok vagy ellensúlyok felszerelését és eltávolítását illetően kövesse a gyártó előírásait.

  • Ne használjon fűgyűjtőt meredek lejtőn. A nehézzé vált fűgyűjtő miatt elveszítheti az irányítást a gép felett, vagy felborulhat a géppel.

  • Lejtőn lassítson le, és rendkívül körültekintően dolgozzon. Domboldalban feltétlenül a javasolt irányban haladjon. A gyep jellemzői befolyásolhatják a gép stabilitását. Suvadások közelében rendkívüli körültekintéssel dolgozzon.

  • A lejtőn minden mozgást lassan és fokozatosan végezzen. Se a sebességét, se az irányát ne változtassa hirtelen; lassan kanyarodjon.

  • A fűgyűjtő gátolhatja a kilátást hátrafelé. Rendkívül körültekintően tolasson.

  • Óvatosan járjon el a gép utánfutóra vagy teherjárműre történő felrakásakor vagy levételekor.

  • Ne működtesse a gépet felhajtott, eltávolított vagy módosított kidobó terelőlemezzel, csak ha fűgyűjtőt használ.

  • Kezét és lábát tartsa távol a mozgó alkatrészektől. Járó motorú gépen ne végezzen beállításokat.

  • Parkolja le a gépet sík terepen, kapcsolja le a hajtásokat, húzza be a rögzítőféket, állítsa le a motort, és vegye ki az indítókulcsot, mielőtt bármilyen okból elhagyja a kezelői helyet, ideértve a fűgyűjtő ürítését vagy a fűcsúszda kitisztítását.

  • Ha eltávolítja a fűgyűjtőt, feltétlenül szerelje fel a kidobó terelőlemezt vagy védőburkolatot, amelyet a fűgyűjtő felszerelése miatt esetleg el kellett távolítania. Ne használja a fűnyírót anélkül, hogy a teljes fűgyűjtő vagy a kidobó terelőlemez a helyén lenne.

  • Ne hagyja sokáig a füvet a fűgyűjtőben.

  • A fűgyűjtő alkatrészei kopnak, károsodhatnak és idővel elhasználódnak, ami miatt Ön mozgó alkatrészeknek lehet kitéve, vagy tárgyak repülhetnek ki belőle. Ellenőrizze gyakran az alkatrészeket, és szükség szerint cserélje le azokat a gyártó által javasolt alkatrészekre.

Vontatással kapcsolatos óvintézkedések

  • Vontatható berendezést csak a vontatási pontra csatlakoztasson.

  • Kövesse a munkaeszköz gyártójának ajánlásait a vontatott eszközök és a lejtőn történő vontatás súlykorlátozására vonatkozóan.

  • Ne hagyja, hogy gyermekek vagy más személyek a vontatott berendezésen utazzanak.

  • Lejtőn a vontatott berendezés súlya miatt megszűnhet a tapadás, és elveszítheti a jármű feletti uralmát. Csökkentse a vontatott tömeget, és lassítson le.

  • A megálláshoz szükséges távolság a vontatott teher tömegével arányosan nő. Haladjon lassan, és hagyjon nagyobb távolságot a megálláshoz.

  • Forduljon nagyobb ívben, hogy a munkaeszköz ne érjen a géphez.

  • Ne vontasson a vontató jármű tömegénél nagyobb tömeget.

Biztonsági és tájékoztató címkék

Graphic

A biztonságra figyelmeztető matricák és utasítások a kezelő által jól láthatóan, a potenciálisan veszélyes helyek mellett találhatók. A sérült vagy hiányzó matricát cserélje le, illetve pótolja.
decal109-6809

109-6809

  1. Kéz zúzódásának veszélye – ne a teljes zsákolóadaptert távolítsa el a gépről; nyissa fel a zsákolóadapter tetejét, majd távolítsa el a zsáko(ka)t a zsákolóadapterből. Ne lecsukott helyzetben távolítsa el a zsákolóadapter tetejét; nyissa fel a zsákolóadapter tetejét, majd ezután távolítsa el.
decal110-6691

110-6691

  1. Repülő tárgyak okozta veszély – tartsa távol a közelben tartózkodó embereket.
  2. Repülő tárgyak okozta veszély, fűnyíró – ne működtesse a gépet fűterelő lemez, kidobónyílás-fedél vagy felszerelt fűgyűjtő rendszer nélkül.
  3. Kéz vagy láb el- és levágásának veszélye – maradjon távol a mozgó alkatrészektől.
decal133-8061

133-8061

Felszerelés

A gép előkészítése

  1. Parkolja le a gépet sík talajon.

  2. Húzza be a rögzítőféket.

  3. Állítsa le a motort, és vegye ki az indítókulcsot.

A súlyok felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Csavar (⅜" × 1")4
Rögzítőanya (⅜")6
Bal oldali súlyrögzítő konzol1
Jobb oldali súlyrögzítő konzol1
Alátét2
Csavar (⅝ × 2¾")2
Ellensúly6

Vigyázat

A zsákolóadapter megváltoztatja a gép tömegeloszlását. A gép használata előre felszerelt ellensúlyok nélkül instabilitást okozhat, ami a gép feletti uralom elvesztésével járhat.

A gép zsákolóadapterrel történő használata előtt gondoskodjon az első ellensúlyok megfelelően felszerelt állapotáról.

  1. Rögzítse a súlyrögzítő konzolokat a váz aljához a 2 csavar (⅜ × 1") és 2 rögzítőanya (⅜") segítségével a Ábra 3 szerint.

  2. Szerelje fel az ellensúlyokat a súlyrögzítő konzolokra a 2 csavar (⅝ × 2¾"), 2 alátét és 2 rögzítőanya (⅜") segítségével az Ábra 4 szerint.

  3. Ha felszerelte az összes súlyt és tartókonzolt, ellenőrizze a kötőelemek szorosságát. Húzza meg őket szükség szerint.

    Important: Ha leszereli a zsákolóadaptert, ne felejtse el eltávolítani az első ellensúlyokat is, hogy biztosítsa a gép megfelelő stabilitását.

    g299192

    Ábra 3

    Az ábrán a jobb láthatóság érdekében nem szerepel az önbeálló villa és a kerék.

    1. Jobb első önbeálló kerék helye
    2. Elülső furat (a képen a jobb oldali látható)
    3. Rögzítőanya (⅜")
    4. Jobb oldali rögzítőkonzol
    5. Csavarok (⅜ × 1")
    g299244

    Ábra 4

    1. Alátét
    2. Rögzítőanya (⅜")
    3. Ellensúlyok
    4. Csavarok (⅝ × 2¾")

A munkaeszközkonzol felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Stabilizátorkonzol 1
Kapupántcsavar (5/16 × ¾")2
Rögzítőanya (5/16")4
Önmetsző csavar (5/16 × ¾")2
Csavar (5/16 × 1")2
Csuklós váz 1
Rugós sasszeg 2
Rúd 2
Alátét 2

A stabilizáló konzol és a billentőkeret felszerelése

  1. Szerelje fel a stabilizáló konzolt a motorvédő burkolatra a 2 kapupántcsavar (5/16 × ¾") és 2 rögzítőanya (5/16") segítségével (Ábra 5).

    g300204

    Ábra 5

    1. Kapupántcsavar (5/16 × ¾")
    2. Rögzítőanya (5/16")

  2. Szerelje fel a billentőkeretet a gépvázra a Ábra 6 szerint. Rögzítse a billentőkeretet a gép vázához 2 csavar (5/16 × 1") és 2 rögzítőanya (5/16") segítségével.

    g300205

    Ábra 6

    1. Rögzítőanya (5/16")
    2. Csavar (5/16 × 1")

  3. Rögzítse a billentőkeretet a gépváz aljához a 2 önmetsző csavar (5/16 × ¾") segítségével a Ábra 7 szerint.

    g300206

    Ábra 7

    1. Önmetsző csavar (5/16 × ¾")

  4. A rúd hajlított, kiszélesedő végét dugja be a kulcslyuk alakú nyílásba a gépváz bal oldalán, majd a rudat hátratolva rögzítse a rudat a vázban (Ábra 8).

    Note: Ismételje meg a lépést a gép jobb oldalán.

    g300207

    Ábra 8

  5. Illessze be a rudak hajlított végét a munkaeszköztartóba a Ábra 8 szerint, majd rögzítse a rudakat alátéttel és rugós sasszeggel.

A reteszelőrúd beszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Reteszelőrúd1
Rugós sasszeg1

Biztosítsa a reteszelőrudat a rugós sasszeggel (Ábra 9).

g033027

Ábra 9

  1. Rugós sasszeg
  2. Reteszelőrúd

A zsákolóadapter tetejének összeszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

A zsákolóadapter teteje1
Zsákolóadapter-rács1

  1. Fordítsa fel a zsákolóadapter tetejét.

  2. Szerelje be a hálót a Ábra 10 szerint úgy, hogy az a gyűjtőzsákok felé lejtsen.

    Note: Pattintsa a helyére a rácsokat, a fülek pedig nyúljanak be a zsákolóadapter tetejébe.

    g005666

    Ábra 10

    1. A zsákolóadapter teteje
    2. Hálós
    3. Rácsfül
    4. A zsákolóadapter tetejének nyílása

A zsákolóadapter tetejének felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Gyűjtőzsák2
Felső fűgyűjtő cső1
Csuklópántkonzol2
Csavar (5/16 × 1")4
Anya (5/16")4

  1. Szerelje fel a zsákolóadapter tetejét a zsákolóadapter vázára.

  2. Szerelje fel a csuklópántkonzolokat a csuklópántvázra (Ábra 8).

  3. Rögzítse a zsákolóadapter tetejét a csuklópántkonzolokhoz a 4 csavar (5/16 × 1") és 4 anya (5/16") segítségével.

    Note: A zsákolóadapter tetejét 2 fő összedolgozva könnyebben felszerelheti.

    g300208

    Ábra 11

    1. Zsákolóadapter-tartóelemek
    2. Csavarok (5/16 × 1")
    3. Anyák (5/16")

  4. Emelje fel a zsákolóadapter tetejét, majd helyezze be a zsákokat úgy, hogy a zsák vázkerete ráakadjon a tartókonzolokra (Ábra 12).

    g300378

    Ábra 12

  5. Hajtsa rá a zsákolóadapter fedelét a zsákokra (Ábra 13).

    g033030

    Ábra 13

  6. Szerelje fel a felső fűgyűjtő csövet úgy, hogy a kanyarodó végét beilleszti a zsákolóadapter tetején levő nyílásba.

    Note: A kiszélesedő rész a rögzítőelemmel nézzen lefelé és előre, hogy fogadhassa a simítókészletet.

A kidobócsatorna felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Kidobócsatorna1

  1. Távolítsa el a kidobónyílás-fedelet a nyíróasztalról, ha van rajta; lásd a gép Kezelői kézikönyvét.

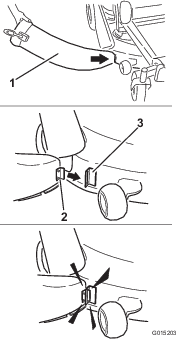

  2. Akassza be a csatorna elején található fület a nyíróasztalra hegesztett konzol nyílásába (Ábra 14).

    g015203

    Ábra 14

  3. Billentse vissza és a nyíróasztal felé a kidobócsatornát, hogy egy szintbe kerüljön a nyíróasztallal (Ábra 14).

    Note: Ügyeljen arra, hogy a kidobócsatorna rögzítőhorga ne legyen útban, hogy a kidobócsatorna nyílása résmentesen illeszkedjen a nyíróasztalhoz.

  4. Akassza be a kidobócsatorna tetején található kampós reteszt a terelőlemez egység forgórúdjába (Ábra 15 és Ábra 16).

    g015204

    Ábra 15

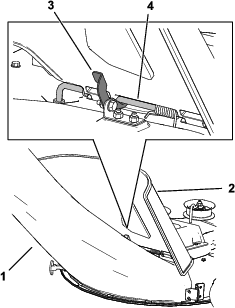

    g308913

    Ábra 16

    1. Kidobócsatorna
    2. Fűterelő lap
    3. Retesz
    4. Forgórúd

  5. Akassza be a kidobócsatorna hajlékony kallantyúját a nyíróasztalra hegesztett rögzítőkampóba (Ábra 17).

    g299268

    Ábra 17

    1. Kidobócsatorna
    2. Rögzítőkampó
    3. Hajlékony kallantyú

Összekapcsolás a kidobócsővel

Ehhez az eljáráshoz szükséges alkatrészek:

Kidobócső1

  1. Csúsztassa be a kidobócső kanyarodó végét a zsákolóadapter tetejének nyílásába (Ábra 18).

    g010641

    Ábra 18

    1. Kidobócső
    2. A zsákolóadapter tetejének nyílása
    3. Kidobócső (kiszélesedő vége)
    4. Rögzítőgomb
    5. Gumipánt

  2. Csúsztassa rá a kidobócső kiszélesedő végét a kidobócsatorna végére. A gumipántot akassza rá a kidobócsövön levő rögzítőgombra, hogy biztosítsa a helyzetüket (Ábra 18).

  3. A zsákolóadapter felszerelése után tegye vissza a gyújtógyertyá(k)ra a gyertyapipát.

Üzemeltetés

Note: A gép jobb és bal oldalát normál üzemeltetési helyzetben határozza meg.

Figyelmeztetés

A személyi sérülések elkerülése érdekében kövesse az alábbi lépéseket:

  • A munkaeszköz használata előtt ismerje meg a Kezelői kézikönyvben található összes kezelési és biztonsági előírást.

  • Ne távolítsa el a kidobócsövet, a zsákokat, a csatornát, és ne nyissa fel a zsákolóadapter tetejét, amíg jár a motor.

  • Mindig állítsa le a motort, és várja meg, amíg minden mozgó alkatrész megáll, mielőtt eltávolítaná a dugulást a zsákolórendszerből.

  • Ne végezzen karbantartást vagy javítást a gépen, amíg jár a motorja.

Figyelmeztetés

Ha nincsen a helyén a fűterelő lemez, a zsákolóadapter-csövek vagy a teljes zsákolóadapter-egység, Ön és a közelben levők ki lehetnek téve a késekkel való érintkezés és a kirepülő hulladék okozta sérülésnek. A forgó fűnyírókések és a kirepülő hulladék személyi sérülést okozhatnak, akár végzeteset is.

  • Mindig szerelje fel a fűterelő lemezt, amikor a zsákolóadaptert eltávolítva oldalsó kidobású módra vált.

  • Ha a fűterelő lemez bármikor megsérül, azonnal cserélje le. A fűterelő lemez lefelé irányítja az anyagot a gyep felé.

  • Ne nyúljon kezével vagy lábával a fűnyíró alá.

  • Ne kísérelje meg a kidobási terület vagy a kések megtisztítását, csak miután kikapcsolta a mellékhajtást (TLT), és leállította a motort. Vegye ki az indítókulcsot, és vegye le a gyertyapipá(ka)t is.

  • Állítsa le a motort, mielőtt nekikezd a kidobócsatorna-eltömődés megszüntetésének.

A fűgyűjtő zsákok ürítése

Figyelmeztetés

A törmelék, például a levelek, a fű vagy a gallyak lángra kaphatnak. A motortérben keletkezett tűz személyi sérülést és anyagi kárt okozhat.

  • Tartsa a motor és a kipufogó környékét törmeléktől mentesen.

  • A zsákolóadapter fedelének felnyitásakor körültekintően járjon el, hogy ne hulljon törmelék a motor és a kipufogó környékére.

  • Tárolás előtt hagyja a gépet lehűlni.

A tele zsákokat kellő körültekintéssel emelje és mozgassa. A gyűjtőzsákok kiürítése:

  1. Parkolja le a gépet sík talajon, és kapcsolja ki a kések kapcsolóját.

  2. Állítsa a mozgást vezérlő karokat reteszelt semleges helyzetbe, állítsa le a motort, vegye ki a kulcsot, húzza be a rögzítőféket, és várja meg, amíg minden mozgó alkatrész megáll, mielőtt elhagyja a kezelőállást.

  3. Nyissa fel a zsákolóadapter fedelét (Ábra 19).

    g005758

    Ábra 19

  4. Nyomkodja bele a törmeléket a zsákokba. A zsákot mindkét kezével felemelve akassza le a tartókonzolról. Ürítse ki a zsákot. Ismételje meg az eljárást a másik zsákkal.

    g300218

    Ábra 20

    g300217

    Ábra 21

  5. A zsákok visszahelyezéséhez csúsztassa rá a vázukon található horgokat a rögzítőkonzolokra.

  6. Hajtsa rá a zsákolóadapter fedelét a zsákokra.

A zsákolóadapterben keletkező elakadás megszüntetése

Figyelmeztetés

A zsákolóadapter működtetése során forog a ventilátor, és levághatja a kezét, az ujjait, vagy ezek sérülését okozhatja.

  • Állítsa le a motort, és várja meg, amíg leállnak a mozgó alkatrészek, csak ezután kezdjen bele a ventilátor beállításába, tisztításába, javításába és vizsgálatába, valamint a csatorna eltömődésének megszüntetésébe. Vegye ki az indítókulcsot.

  • Az eltömődést egy bottal vagy hasonló eszközzel piszkálja ki a ventilátorból és a csőből, ne a kezével.

  • Tartsa távol arcát, kezét, lábát és egyéb testrészeit, valamint ruházatát a rejtett, mozgó vagy forgó alkatrészektől.

  1. Parkolja le a gépet sík talajon, és kapcsolja ki a kések kapcsolóját.

  2. Állítsa a mozgást vezérlő karokat reteszelt semleges helyzetbe, állítsa le a motort, vegye ki a kulcsot, húzza be a rögzítőféket és várja meg, amíg minden mozgó alkatrész megáll, mielőtt elhagyja a kezelői helyet.

  3. Ellenőrizze a fűgyűjtő zsákokat, és ürítse ki azokat, ha megteltek.

  4. Oldja le, és válassza le a kidobócsövet és a fűcsúszdát a zsákolóadapter fedeléről és a fűnyíróról. Óvatosan piszkálja ki egy bottal vagy hasonló eszközzel az eltömődést a fűnyíróból, a kidobócsőből, a fűcsúszdából és a zsákolóadapter fedeléből.

  5. Miután eltávolította az eltömődést, szerelje fel újra a teljes zsákolórendszert, és folytassa a munkát.

A zsákolóadapter eltávolítása

Vigyázat

Fent hagyott első zsákolóadapter-ellensúlyokkal és hiányzó zsákolóadapterrel használva a gép instabillá válhat, Ön pedig elveszítheti felette az uralmat.

  • A zsákolóadapter eltávolítása esetén mindig szerelje le az első ellensúlyokat is.

  • Ne használja a gépet a zsákolóadapter nélkül és felszerelt első súlyokkal.

A zsákolóadapter eltávolításához fordított sorrendben végezze el mindegyik felszerelt zsákolóadapter-készlettel kapcsolatos utasítás felszerelési lépéseit. Ha súlyokat is felszerelt, a zsákolóadapter leszerelésekor mindig távolítsa el az első zsákolóadapter-ellensúlyokat is.

Note: Mulcsozókészlet felszerelésekor elegendő csak a kivágott terelőlemezt eltávolítani.

A vonószerkezet használata

A zsákolóadapter tartókonzolja vontatáshoz használható vonószerkezettel is rendelkezik.

  • Olvassa el és értelmezze a gép kezelői kézikönyvét.

  • Kanyarodáskor lassítson le, és ügyeljen az akadályoktól való távolságra.

  • Forduljon nagyobb ívben, és ügyeljen arra, hogy a vontatott munkaeszköz ne érjen a vontatást végző géphez.

  • Vontatás során a túl nagy terhelés a hidrosztatikus erőátvitel meghibásodását okozhatja.

    g300210

    Ábra 22

    1. Zsákolóadapter tartókonzol a vonószerkezettel

Üzemeltetési tanácsok

Zsákolási tippek

A méret észben tartása

Ne feledje, hogy a gép felszerelt tartozékkal hosszabb és szélesebb. Szűk helyen túl élesen fordulva a tartozék károsodhat.

Szegélynyírás

A szegélynyírást mindig a fűnyíró bal oldalán végezze. Ne végezzen szegélynyírást a fűnyíró jobb oldalán, mert ezzel károsíthatja a zsákolóadapter csatornáját és a kidobócsövet.

Vágásmagasság

Ne állítsa túl alacsonyra a vágásmagasságot, mert a fűnyíró körüli hosszú fű gátolja a levegő bejutását a nyíróasztal alá és így a zsákolórendszerbe is. Ha nem jut elegendő levegő a nyíróasztal alá, a zsákolórendszer eltömődik.

Fűnyírás gyakorisága

Nyírja gyakran a füvet, különösen, ha gyorsan nő. A nagyon hosszúra nőtt füvet két menetben nyírja le.

Fűnyírási technika

A gyep legjobb kinézete érdekében az új sáv legyen kissé átfedésben az előzőleg nyírttal. Ezzel csökkenti a motor terhelését, és csökkenti a csatorna és a kidobócső eltömődésének az esélyét.

Zsákolási sebesség

A zsákolásos fűnyírás általában a gázkar GYORS helyzetében, normál sebességgel haladva végezhető. Ugyanakkor szélsőségesen száraz és poros fű esetén célszerű kissé visszavenni a gázt, viszont növelni a fűnyíró haladási sebességét. A zsákolórendszer eltömődhet, ha túl gyorsan halad, és a motor fordulatszáma túl alacsonyra csökken. Domboldalon szükség lehet a haladási sebesség csökkentésére. Ez segít fenntartani a motor fordulatszámát és a zsákolás hatékonyságát. Lehetőleg lejtőn lefelé haladva végezze a fűnyírást.

Vigyázat

Ahogy a zsákok telnek, a gép hátulja egyre nehezebbé válik. Ha a géppel hirtelen áll meg vagy indul el lejtős területen, elveszítheti az irányítását a gép felett, és felborulhat vele.

  • Se emelkedőn, se lejtőn ne induljon el vagy álljon meg hirtelen. Kerülje az emelkedőnek történő elindulást.

  • Ha hegymenetben állt meg a géppel, kapcsolja ki a kések kapcsolóját. Ezután tolasson le lassan a domboldalról.

  • Lejtőkön kerülje a hirtelen kanyarodást és sebességváltoztatást.

  • Ne használja a gépet a zsákolóadapter nélkül és felszerelt első súlyokkal.

Zsákolás magasra nőtt fű esetén

A nagyon magasra nőtt fű nehéz, így nem feltétlenül juttatható be maradéktalanul a fűgyűjtő zsákokba. Ilyenkor a kidobócső és a csatorna eltömődhet. A zsákolórendszer eltömődésének elkerülése érdekében a fűnyírást végezze először nagy vágásmagassággal, majd engedje le a nyíróasztalt normál vágásmagasságba, és ismételje meg a zsákolási eljárást.

Zsákolás nedves fű esetén

Igyekezzen mindig száraz füvet nyírni, mert a gyep így kap szép kinézetet. Ha kénytelen nedves füvet nyírni, használja a hagyományos oldalsó kidobást. Pár órával később, amikor a nyesedék már megszáradt, szerelje fel a teljes zsákolórendszert, és szívassa fel vele a fűnyesedéket.

Az eltömődés jelei

A zsákolás során a fűnyíró normál esetben elöl kifújja a fűnyesedék egy kis részét. A túl nagy mennyiségű kifújt nyesedék azt jelzi, hogy a zsákok megteltek, vagy a rendszer eldugult.

Karbantartás

Note: A gép jobb és bal oldalát normál üzemeltetési helyzetben határozza meg.

Ajánlott karbantartási ütemterv(ek)

Karbantartási időközKarbantartási intézkedés
Az első 10 óra után
  • A zsákolóadapter ellenőrzése
    		•
    Minden egyes használat előtt, vagy naponta
  • A zsákolóadapter tisztítása
    		•
    Tárolás előtt
  • A zsákolóadapter ellenőrzése
  • A zsákolóadapter tisztítása
    		•

    Figyelmeztetés

    Ha a kulcsot a gyújtáskapcsolóban hagyja, mások véletlenül beindíthatják a motort, és a közelben állók súlyos sérülését okozhatják.

    Karbantartási munkák előtt vegye ki a kulcsot a gyújtáskapcsolóból, és vegye le a gyertyapipát. Hajtsa félre a gyertyapipát, hogy ne érhessen véletlenül a gyújtógyertyához.

    Figyelmeztetés

    A motor üzem közben felforrósodhat. A forró felületek érintésre égési sérülést okozhatnak.

    Hagyja lehűlni a motort, különösen a kipufogóját, mielőtt megérintené.

    Figyelmeztetés

    A törmelék, például a levelek, a fű vagy a gallyak lángra kaphatnak. A motortérben keletkezett tűz személyi sérülést és anyagi kárt okozhat.

    • Tartsa a motor és a kipufogó környékét törmeléktől mentesen.

    • A zsákolóadapter fedelének felnyitásakor körültekintően járjon el, hogy ne hulljon törmelék a motor és a kipufogó környékére.

    • Tárolás előtt hagyja a gépet lehűlni.

    A zsákolóadapter-tartozék ellenőrzése

    Karbantartási időközKarbantartási intézkedés
    Az első 10 óra után
  • A zsákolóadapter ellenőrzése
    		•
    Tárolás előtt
  • A zsákolóadapter ellenőrzése
    		•

    Végezze el a zsákolóadapter-tartozék ellenőrzését az első 10 órányi használat után, majd utána havonta.

    1. Ellenőrizze a csatornát, a kidobócsövet és a zsákolóadapter fedelét. Cserélje ki ezeket az alkatrészeket, ha megrepedtek vagy eltörtek.

    2. Húzzon meg minden csavart és csavaranyát.

    3. Ellenőrizzen minden kötőelemet és gyorszárat; cserélje, illetve pótolja a hiányzó vagy sérült elemeket.

    4. Ellenőrizze a fűgyűjtő zsák elhasználódásának mértékét.

      Figyelmeztetés

      Súlyos személyi sérüléseket okozhat a szakadt, kopott vagy elhasználódott fűgyűjtő zsákon át kirepülő törmelék és egyéb tárgyak.

      • Ellenőrizze a fűgyűjtő zsákokat lyukak, szakadás, kopás és az elhasználódásra utaló egyéb jelek szempontjából.

      • Ne mossa ki a fűgyűjtő zsákokat.

      • Ha a zsák elhasználódott, cserélje le a zsákolóadapter gyártója által biztosított pótzsákra.

    A fűnyírókések ellenőrzése

    Ellenőrizze rendszeresen a fűnyírókéseket, valamint akkor is, ha idegen tárgynak ütköztek.

    Ha a kések nagyon elkoptak vagy károsodtak, szereljen fel új késeket. Tekintse meg a fűnyíró vagy a nyíróasztal Kezelői kézikönyvét a teljes késkarbantartással kapcsolatban.

    A gyűjtőzsákok gondozása

    Ne mossa ki a fűgyűjtő zsákokat.

    Minden használat után csak teljesen megszárítva tegye el a zsákokat; így megóvhatja anyagukat a gyors elhasználódástól.

    A zsákolóadapter-munkaeszköz tisztítása

    Karbantartási időközKarbantartási intézkedés
    Minden egyes használat előtt, vagy naponta
  • A zsákolóadapter tisztítása
    		•
    Tárolás előtt
  • A zsákolóadapter tisztítása
    		•

    1. Minden használat után szerelje le és mossa le kívül-belül a zsákolóadapter tetejét, a kidobócsövet, a kidobócsatornát és a nyíróasztal alját a kerti tömlőből rápermetezett vízzel. A makacs szennyeződésekhez használjon enyhe mosószert.

    2. Feltétlenül távolítsa el minden alkatrészről a rátapadt füvet.

    3. Öblítse ki a gyűjtőzsákokból a hulladékot a kerti tömlőből rápermetezett vízzel.

    4. Lemosás után hagyjon alaposan megszáradni minden alkatrészt.

    Tárolás

    A zsákolóadapter-munkaeszköz tárolása

    1. Tisztítsa meg a zsákolóadapter-tartozékot; lásd: A zsákolóadapter-munkaeszköz tisztítása.

    2. Ellenőrizze a zsákolóadapter-tartozék épségét; lásd: A zsákolóadapter-tartozék ellenőrzése.

    3. Ellenőrizze, hogy a fűgyűjtő zsákok üresek és teljesen szárazak-e.

    4. Tárolja a zsákolóadaptert tiszta, száraz helyen, közvetlen napfénytől védve. Ezzel megvédi a műanyag alkatrészeket, és megnöveli a zsákolóadapter élettartamát. Ha kültéren tárolja, fedje be vízálló ponyvával.
