Kit de intermitentes

1. Estacione la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Desengrane la TDF y baje el/los accesorio(s).

4. Apague el motor y retire la llave.

Piezas necesarias en este paso:

Note: La ubicación del soporte de la capota determina la posición de la luz en la barra antivuelco.

1. Instale las tuercas rápidas grandes en la parte superior e inferior del soporte de la luz (Figura 1).

2. Instale las tuercas rápidas pequeñas en los lados del soporte de la luz (Figura 1).



   Figura 1

   1. Tuercas rápidas grandes
   2. Soporte de la luz
   3. Tuercas rápidas pequeñas

3. Determine los orificios que han de utilizarse para instalar el soporte de montaje en el soporte de la luz. Consulte la tabla siguiente y la Figura 3.

4. Instale el soporte de montaje en el soporte de la luz, como se muestra en la Figura 2.

   Note: Asegúrese de que la pestaña del soporte de montaje está orientada hacia atrás (Figura 2).



   Figura 2

   1. Perno de cuello cuadrado (5/16" x 1")
   2. Pestaña del soporte de montaje orientada hacia atrás en máquinas con capota
   3. Parte delantera de la máquina
   4. Soporte de la luz
   5. Contratuerca (5/16")
   6. Soporte de montaje

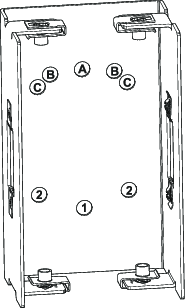

   Figura 3

   Posición del soporte de montaje en el soporte de la luz

   Note: Hay 2 posiciones que corresponden a B y 2 en la Figura 3. Los orificios correctos dependen de si se instalan las luces en el lado izquierdo o derecho del ROPS. Asegúrese de que las luces están orientadas directamente hacia atrás.

   Posición de los orificios a utilizar (Figura 3)	Máquina
   B y 1	Groundsmaster Serie 4000 y 4100, ReelMaster Serie 5000 y Reelmaster Serie 3000
   C y 2	Groundsmaster Serie 4500 y 4700, y GroundsMaster 7000
   A y 1	Todas las demás máquinas

5. Localice el soporte del armazón de la capota y observe la orientación de la pestaña del soporte.



   Figura 4

   1. Capota
   2. Soporte

6. Anote los orificios ocupados por los pernos en U existentes al retirar el soporte.

7. Retire el perno en U del soporte que está sujeto al armazón de la capota. Deseche el perno en U.

8. Antes de instalar el conjunto de luz en la barra antivuelco, es necesario determinar la longitud de los pernos a utilizar. Utilice pernos de cuello cuadrado de ⅜" de 7.6 cm (3"), 10.2 cm (4") o 12.7 cm (5") de longitud.

9. Usando los orificios usados por el perno en U, monte el conjunto de luz en la barra antivuelco con el soporte de capota existente, 4 pernos de cuello cuadrado (⅜" x 7.6 cm (3"), 10.2 cm (4") o 12.7 cm (5")) y 4 contratuercas con arandela prensada (⅜"); consulte la Figura 5.

   Note: La longitud de los pernos de cuello cuadrado viene determinada por el tamaño de la barra antivuelco de la máquina. Utilice la longitud apropiada para la barra antivuelco.



   Figura 5

   1. Barra antivuelco
   2. Perno (⅜" x 7.6 cm (3"), 10.2 cm (4") o 12.7 cm (5"))
   3. Soporte de la luz
   4. Soporte de capota existente
   5. Contratuerca con arandela prensada (⅜")
   6. La pestaña del soporte debe estar orientada hacia adelante.

10. Alinee las luces delantera y trasera con el soporte de la luz, con la lente amarilla orientada como se muestra en la Figura 6.

11. Instale la luz delantera en la parte delantera del soporte de la luz con 2 tornillos (Nº 10 x 1¼"); consulte la Figura 6.

12. Instale la luz trasera en el soporte de la luz con 2 tornillos (Nº 10 x 1¼"); consulte la Figura 6.



    Figura 6

    1. Lente amarilla
    2. Soporte de la luz
    3. Luz trasera
    4. Tornillo (Nº 10 x 1¼")
    5. Lente roja
    6. Luz delantera

Piezas necesarias en este paso:

1. Instale las tuercas rápidas grandes en la parte superior e inferior del soporte de la luz (Figura 7).

2. Instale las tuercas rápidas pequeñas en los lados del soporte de la luz (Figura 7).



   Figura 7

   1. Tuercas rápidas grandes
   2. Soporte de la luz
   3. Tuercas rápidas pequeñas

3. Determine los orificios a utilizar para instalar el soporte de montaje en el soporte de la luz y la posición en la barra antivuelco. Consulte la tabla siguiente, y la Figura 8 a la Figura 18.

4. Instale el soporte de montaje en el soporte de la luz, como se muestra en la Figura 8.

   Note: Asegúrese de que la pestaña del soporte de montaje está orientada correctamente (Figura 8).



   Figura 8

   1. Perno de cuello cuadrado (5/16" x 1")
   2. Soporte de montaje
   3. Parte delantera de la máquina
   4. Soporte de la luz
   5. Contratuerca (5/16")
   6. Pestaña del soporte de montaje orientada hacia adelante en máquinas sin capota


   Figura 9

   Posiciones del soporte de montaje

   Note: Hay 2 posiciones que corresponden a B y 2 en la Figura 9. Los orificios correctos dependen de si se instalan las luces en el lado izquierdo o derecho del ROPS. Asegúrese de que las luces están orientadas directamente hacia atrás.

   Posición de los orificios a utilizar (Figura 9)	Máquina
   B y 1	Groundsmaster Serie 4000 y 4100, ReelMaster Serie 5000 y Reelmaster Serie 3000
   C y 2	Groundsmaster Serie 4500 y 4700, y GroundsMaster 7000
   A y 1	Todas las demás máquinas

   Note: Cada serie de máquinas tiene una ubicación específica en la barra antivuelco. Consulte la Figura 10 a la Figura 18.

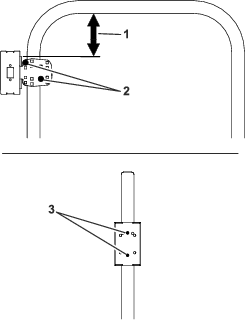

   Figura 10

   Reelmaster Series 3000

   1. 15.2 cm – 17.8 cm (6" – 7")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.

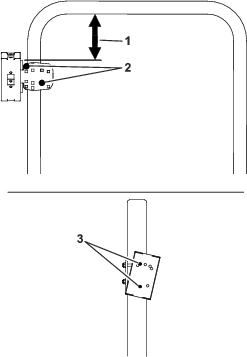

   Figura 11

   Reelmaster Serie 5000

   1. 16.8-19.4 cm (6⅝-7⅝")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.

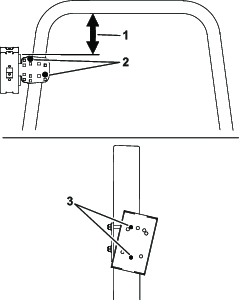

   Figura 12

   Groundsmaster Series 4000 y 4100

   1. 14.3-16.8 cm (5⅝-6⅝")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.

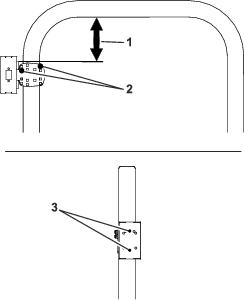

   Figura 13

   Groundsmaster Serie 4500

   1. 19.0-21.6 cm (7½-8½")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.


   Figura 14

   Groundsmaster Serie 3280

   1. 15.9-18.4 cm (6¼-7¼")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.


   Figura 15

   Groundsmaster Serie 7200

   1. 15.9-18.4 cm (6¼-7¼")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.


   Figura 16

   Groundsmaster Serie 360

   1. 15.9-18.4 cm (6¼-7¼")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.


   Figura 17

   Groundsmaster Serie 5900

   1. 19.0-21.6 cm (7½-8½")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.


   Figura 18

   Groundsmaster Series 3200 y 3300

   1. 15.9-18.4 cm (6¼-7¼")
   2. Utilice estos orificios de los soportes.
   3. Utilice estos orificios de la carcasa.

5. Antes de instalar el conjunto de luz en la barra antivuelco, es necesario determinar la longitud de los pernos a utilizar. Utilice pernos de cuello cuadrado de ⅜" de 7.6 cm (3"), 10.2 cm (4") o 12.7 cm (5") de longitud.

6. Monte el conjunto de luz en la barra antivuelco con el soporte de la barra antivuelco, 4 pernos de cuello cuadrado (⅜" x 7.6 cm (3"), 10.2 cm (4") o 12.7 cm (5")) y 4 contratuercas con arandela prensada (⅜"); consulte la Figura 10 a la Figura 18 y la Figura 19.

   Note: La longitud de los pernos de cuello cuadrado viene determinada por el tamaño de la barra antivuelco de la máquina. Utilice la longitud apropiada para la barra antivuelco.



   Figura 19

   1. Barra antivuelco
   2. Perno (⅜" x 7.6 cm (3"), 10.2 cm (4") o 12.7 cm (5"))
   3. Soporte de la luz
   4. Soporte de la barra antivuelco
   5. Contratuerca con arandela prensada (⅜")
   6. Soporte sin pestaña

7. Alinee las luces delantera y trasera con el soporte de la luz, con la lente amarilla orientada como se muestra en la Figura 20.

8. Instale la luz delantera en la parte delantera del soporte de la luz con 2 tornillos (Nº 10 x 1¼"); consulte la Figura 20.

9. Instale la luz trasera en el soporte de la luz con 2 tornillos (Nº 10 x 1¼"); consulte la Figura 20.



   Figura 20

   1. Lente amarilla
   2. Soporte de la luz
   3. Luz trasera
   4. Tornillo (Nº 10 x 1¼")
   5. Lente roja
   6. Luz delantera

1. Localice el conector de 12 pines del arnés principal de la máquina, debajo de la plataforma del asiento.

2. Enchufe el conector de 12 pines del arnés de cables en el arnés principal (Figura 21).

3. Enrute el arnés hacia arriba por cada lado de la barra antivuelco.

   Note: Asegúrese de que el arnés no está aprisionado al plegar la barra antivuelco.

4. Enchufe el arnés en las luces delanteras y traseras (Figura 21).



   Figura 21

   1. Conectores de las luces
   2. Conectores del arnés
   3. Conector de 12 pines

5. Instale la tapa en los soportes de las luces con 8 pernos (¼" x ¾"); consulte la figura.



   Figura 22

   1. Perno (¼" x ¾")
   2. Tapa
