Kit de remplacement de batterie

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur.

4. Débranchez la batterie ; voir le Manuel de l'utilisateur.

Note: Vous pouvez vous débarrasser de toutes les pièces déposées sauf indication contraire.

1. Retirez les 4 boulons qui fixent le couvercle sur la console, et déposez le couvercle (Figure 2).

   Note: Conservez les boulons pour le remontage.



   Figure 2

   1. Boulons du couvercle de console
   2. Couvercle de console

2. Coupez les attache-câbles qui fixent le faisceau de câblage existant de la batterie sur la machine, débranchez toutes les connecteurs du faisceau de la batterie et enlevez le faisceau.

   Important: Notez le trajet du faisceau de câblage existant, ainsi que l'emplacement des attache-câbles et des connecteurs ; cela vous servira pour acheminer et connecter le nouveau faisceau de la batterie.

   Note: Le seul faisceau qui doit rester sur la machine est le faisceau court qui part du haut du moteur électrique.

   Note: Vous pouvez lever le socle de la batterie pour débrancher le faisceau sous la batterie.

3. Retirez le grand écrou qui fixe l'arrière du socle de la batterie au cadre de la machine (Figure 3).



   Figure 3

   1. Grand écrou

4. Retirez les 2 boulons et les écrous qui fixent le socle de la batterie à l'avant de la machine, puis déposez le socle et la batterie (Figure 4).



   Figure 4

   1. Boulon du socle de la batterie
   2. Écrou de socle de la batterie
   3. Cadre de la machine
   4. Socle de la batterie

5. Retirez les 2 écrous, rondelles et boulons qui fixent le support du centre d'alimentation à l'arrière de la machine, et déposez le centre (Figure 5).



   Figure 5

   1. Support de centre d'alimentation
   2. Écrou
   3. Rondelle
   4. Boulon

6. Déposez la batterie et son socle de la machine (Figure 6).

7. Retirez les boulons et rondelles qui fixent la batterie sur son socle ; mettez la batterie au rebut ou recyclez-la en respectant la réglementation locale, régionale ou nationale (Figure 6).



   Figure 6

   1. Batterie
   2. Socle de la batterie
   3. Boulon et rondelle

Pièces nécessaires pour cette opération:

1. Sortez la batterie neuve de son carton d'expédition.

   Important: Conservez le carton et tout l'emballage ; vous aurez besoin de cet emballage spécial si vous devez expédier la batterie pour des raisons d'entretien, de garantie ou de recyclage.

2. Desserrez les 8 vis de fixation du couvercle de la batterie et déposez le couvercle (Figure 7).

   Note: Il n'est pas nécessaire d'enlever complètement les vis pour déposer le couvercle.



   Figure 7

   1. Vis du couvercle de la batterie

3. Placez la batterie sur son socle et installez les fixations comme montré à la Figure 8.



   Figure 8

   Vue arrière du socle de la batterie montré

   1. Boulon (¼" x 4½")
   2. Rondelle (¼")
   3. Borne positive de la batterie
   4. Écrou

4. Branchez le câble du contrôleur sur le connecteur au sommet de la batterie (Figure 9).

5. Reliez le câble positif (rouge) à la borne positive (+) de la batterie et fixez-le en place avec une rondelle-frein et un écrou hexagonal, comme montré à la Figure 9 ; serrez l'écrou hexagonal à 9 N·m.

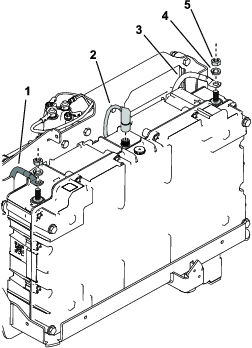

   Figure 9

   Certaines pièces ne sont pas représentées pour plus de clarté

   1. Câble négatif (noir) de la batterie
   2. Câble de contrôleur
   3. Câble positif (rouge) de la batterie
   4. Rondelle-frein (M8)
   5. Écrou hexagonal (M8)

6. Reliez le câble négatif (noir) à la borne négative (–) de la batterie et fixez-le en place avec une rondelle-frein et un écrou hexagonal, comme montré à la Figure 9 ; serrez l'écrou hexagonal à 9 N·m.

Pièces nécessaires pour cette opération:

1. Placez l'avant du socle de la batterie neuve sur le cadre et installez les fixations, comme montré à la Figure 10.



   Figure 10

   1. Boulon (5/16" x 1")
   2. Insérer l'entretoise entre le bras du socle et le support du cadre.
   3. Écrou (5/16")
   4. Insérer le boulon dans le bras du socle et le support du cadre.

2. Montez le support arrière du socle sur le cadre, comme montré à la Figure 11.



   Figure 11

   1. Écrou (5/16")
   2. Rondelle en acier trempé (5/16")
   3. Boulon (5/16" x 2¼")

3. Faites monter le faisceau le long du côté gauche de la poignée et vers la face inférieure de la console de commande.

   Note: Acheminez le faisceau à l'écart des pièces chaudes, coupantes ou mobiles ; fixez-le avec des attache-câbles selon les besoins.

4. Branchez toutes les connecteurs du faisceau comme sur l'ancien faisceau, à l'exception du connecteur à poignée en T.

   Note: Certains des connecteurs du faisceau peuvent ne pas être utilisés, selon les accessoires qui sont montés sur la machine.Reportez-vous aux étiquettes sur le faisceau et aux notes que vous avez prises sous Retrait de la batterie existante.

5. Attachez le faisceau avec des attache-câbles et des clips selon les besoins.

6. Reposez le couvercle de la batterie et fixez-le en place avec les vis desserrées à l'opération 2 de Montage de la batterie sur son socle.

1. Branchez le connecteur à poignée en T sur le connecteur d'alimentation principal (Figure 12).



   Figure 12

   1. Connecteur à poignée en T
   2. Connecteur d'alimentation principal sur le socle de la batterie

2. Utilisez Toro DIAG pour télécharger la dernière mise à jour du logiciel ; voir le Manuel de l'utilisateur de Toro DIAG.

   Important: Lorsque Toro DIAG demande les numéros de modèle et de série, n'utilisez pas ceux qui apparaissent sur le cadre de la machine. Utilisez ceux qui figurent sur l'autocollant situé sur le socle de la batterie (Figure 13).



   Figure 13

   1. Emplacement des numéros de modèle et de série de la batterie

3. Tournez la clé à la position CONTACT pour démarrer le moteur et contrôler le fonctionnement ; vérifiez les connexions du faisceau de câblage en cas de problème.

   Important: L'affichage à LED doit s'allumer et il ne doit pas y avoir de messages d'erreur ou voyants qui clignotent.

   Note: Il n'est pas nécessaire de tourner et maintenir la clé à la position DéMARRAGE. La machine démarre quand vous tournez la clé à la position CONTACT.

4. Fixez le couvercle sur la console à l'aide des 4 vis retirées précédemment.

5. Chargez la machine ; voir le Manuel de l'utilisateur du chargeur.

   Important: Vérifiez que vous utilisez le chargeur neuf correct spécifié dans le Manuel de l'utilisateur ; n'utilisez pas l'ancien chargeur avec la nouvelle batterie.

   Note: La batterie est expédiée partiellement chargée (approximativement 30 %) ; cela suffit pour installer le logiciel, effectuer les contrôles de fonctionnement sur la machine et la déplacer selon les besoins pour terminer la préparation.
