Kit diviseur de débit manuel

1. Sur le côté extérieur de la console de commande, retirez les 5 vis à embase qui fixent le couvercle droit de la console (Figure 2).



   Figure 2

   1. Panneau de console de commande
   2. Vis à embase
   3. Couvercle de console de commande (droit)

2. Reculez le siège de l'utilisateur.

3. Mesurez 289 mm (11⅜ po) à partir de l'arrière du bras de la console et faites un repère sur la surface du panneau gauche de la console (Figure 3).

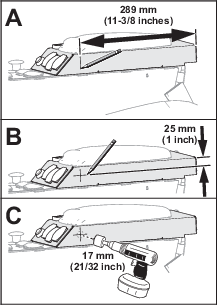

   Figure 3

4. Mesurez 25 mm (1 po) à partir du haut du bras de la console et faites un repère sur la surface du panneau gauche de la console (Figure 3).

5. Marquez au pointeau le point d'intersection des repères sur le panneau gauche de la console.

6. Percez un trou de 17 mm (21/32 po) à l'emplacement marqué au pointeau (Figure 3).

   Important: Faites attention en perçant le panneau de la console.

1. Montez l'interrupteur instantanée dans le trou sur le panneau gauche de la console (Figure 4).



   Figure 4

   1. Côté droit de la machine
   2. Interrupteur instantané
   3. Rondelle (⅝ po)
   4. Écrou de blocage (⅝ po)

2. À l'intérieur de la console, fixez l'interrupteur sur le panneau (Figure 4) avec la rondelle (⅝ po) et l'écrou de blocage (⅝ po).

3. Sur le côté extérieur de la console, apposez l'autocollant sur le panneau gauche, comme montré à la Figure 5.



   Figure 5

   1. Autocollant

1. Placez le faisceau du kit derrière le siège et la console de commande, comme montré à la Figure 6.



   Figure 6

2. Au dos de la console, acheminez la branche à 2 fils (branche avec 2 bornes femelles simples) du faisceau du kit le long du faisceau de la plate-forme, jusque dans la console (Figure 7).

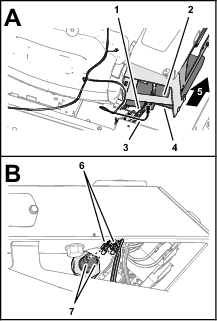

   Figure 7

   1. Faisceau de la machine
   2. Support du bras
   3. Branche à 2 fils (faisceau du kit)
   4. Profilé de support
   5. Avant de la machine
   6. 2 bornes femelles simples (branche à 2 fils – faisceau du kit)
   7. Cosses plates (interrupteur instantané)

3. Connectez les 2 bornes femelles simples sur les cosses plates de l'interrupteur instantané (Figure 7).

Acheminez la branche du faisceau du kit munie de la cosse rectangulaire et du connecteur à 5 douilles le long du faisceau de la plate-forme de la machine, en direction du porte-fusibles (Figure 9).

Figure 9

1. Cosse rectangulaire (faisceau du kit)
2. Connecteur à 5 douilles (faisceau du kit)

1. Au bas du porte-fusibles, localisez le fil relié à la douilleC5 du porte-fusibles, et retirez l'isolant thermorétractable de la borne femelle (Figure 10).

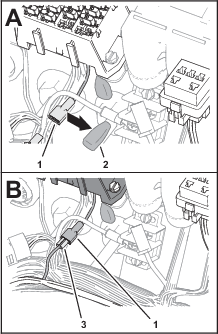

   Figure 10

   1. Borne femelle (fil d'alimentation des options – emplacement C5 dans porte-fusibles)
   2. Isolant thermorétractable
   3. Cosse rectangulaire (faisceau du kit)

2. Branchez la cosse rectangulaire du faisceau du kit (Figure 10) dans la borne femelle du fil d'alimentation des options (emplacement C5 dans porte-fusible).

3. Insérez le fusible (10 A) dans l'emplacement C5 du porte-fusibles (Figure 11).



   Figure 11

   1. Fusible (10 A)
   2. Emplacement C5 du porte-fusibles

1. Insérez le relais dans le connecteur à 5 douilles du faisceau du kit (Figure 12).

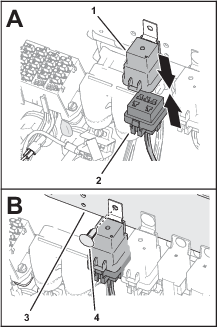

   Figure 12

   1. Relais
   2. Connecteur à 5 douilles (faisceau du kit)
   3. Panneau électrique
   4. Fixation enfichable

2. Alignez le trou dans la patte du relais et le trou dans le panneau électrique, puis fixez le relais sur le panneau avec une fixation enfichable (Figure 12).

1. Acheminez le connecteur à 2 broches et les connecteurs à 2 douilles le long du faisceau de la plate-forme et faites-le passer dans le trou du panneau de plancher droit (Figure 13).



   Figure 13

   1. Trou (panneau de plancher droit)
   2. Connecteur à 2 broches et connecteurs à 2 douilles (faisceau du kit)
   3. Faisceau de câblage de la plate-forme

2. Acheminez le faisceau du kit vers le bas et le collecteur de déplacement (Figure 14).



   Figure 14

   1. Faisceau du kit
   2. Avant de la machine
   3. Collecteur de déplacement

1. Retirez la cartouche du clapet de décharge de l'orifice du collecteur de déplacement (Figure 15).

   Note: Desserrez la cartouche du clapet de décharge en vous aidant des méplats sur le corps hexagonal du clapet.

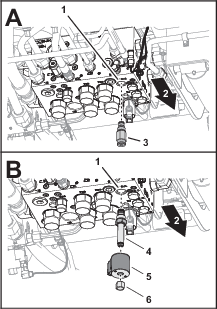

   Figure 15

   1. Orifice (collecteur de déplacement)
   2. Avant de la machine
   3. Cartouche de clapet de décharge
   4. Vanne de commande de déplacement
   5. Bobine
   6. Écrou de bobine

2. Insérez la vanne de commande de déplacement dans l'orifice du collecteur de déplacement (Figure 15).

   Important: Serrez la vanne en vous aidant des méplats sur le corps hexagonal.

3. Montez la bobine sur la vanne de commande de déplacement et fixez-la en place avec l'écrou (Figure 15).

4. Serrez l'écrou de la bobine à un couple de 9,5 à 13,6 N·m (84 à 120 po-lb).

1. Débranchez le connecteur à 2 douilles du faisceau de la machine étiqueté du connecteur à 2 broches de l'électrovanne dans l'orifice du collecteur de déplacement (Figure 16).



   Figure 16

   1. Connecteur à 2 broches (électrovanne – orifice de collecteur de déplacement )
   2. Connecteur à 2 douilles (faisceau de machine – étiqueté )

2. Branchez le connecteur à 2 douilles à 90° du faisceau du kit sur le connecteur à 2 broches de l'électrovanne dans l'orifice du collecteur de déplacement (Figure 17).



   Figure 17

   1. Connecteur à 2 douilles droit (faisceau du kit)
   2. Connecteur à 2 broches (bobine – orifice de collecteur de déplacement )
   3. Connecteur à 2 broches (électrovanne – orifice de collecteur de déplacement )
   4. Connecteur à 2 douilles à 90° (faisceau du kit)
   5. Connecteur à 2 douilles (faisceau de machine – étiqueté )
   6. Connecteur à 2 broches (faisceau du kit)

3. Branchez le connecteur droit à 2 douilles du faisceau du kit sur le connecteur à 2 broches de la bobine au niveau de l'orifice du collecteur de déplacement (Figure 17).

4. Branchez le connecteur à 2 douilles du faisceau de la machine étiqueté sur le connecteur à 2 broches du faisceau du kit (Figure 17).

1. Au bas de la machine, clipsez laMOC-LOC fixation dans l'orifice de connexion du tube M7 du collecteur de déplacement, du moteur de déplacement avant droit, comme montré à la Figure 18.

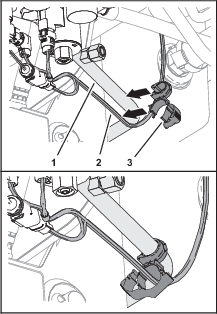

   Figure 18

   1. Tube (orifice de collecteur de déplacement M7 – moteur de déplacement avant droit)
   2. Faisceau du kit
   3. Fixation MOC-LOC

2. Passez le faisceau du kit dans le côté collier de la fixation MOC-LOC et serrez le collier autour du faisceau (Figure 18).

3. Au sommet de la machine, fixez le faisceau du kit au faisceau de la plate-forme avec 2 attache-câbles (Figure 19)



   Figure 19

   1. Attache-câble
   2. Faisceau du kit
   3. Faisceau de câblage de la plate-forme

1. Tournez le coupe-batterie en position SOUS TENSION (Figure 22).



   Figure 22

   1. Coupe-batterie (position HORS TENSION)
   2. Coupe-batterie (position SOUS TENSION)

2. Refermez le capot et verrouillez les 2 attaches.

1. Démarrez le moteur et desserrez le frein de stationnement.

2. Placez le sélecteur de gamme à la position L (gamme basse) (Figure 23)



   Figure 23

   1. Sélecteur de gamme
   2. Interrupteur instantané

3. Appuyez de manière prolongée sur l'interrupteur instantané (Figure 23).

4. Pour que la transmission 4 roues motrices se comporte de manière plus agressive, effectuez lentement un tour complet avec la machine.

   Note: Vous devriez ressentir une augmentation du couple du groupe motopropulseur, ce qui se ressent facilement sur une surface revêtue.

5. Pendant que la machine tourne, relâchez l'interrupteur instantané pour confirmer le retour au mode normal de la transmission 4 roues motrices.

6. Arrêtez la machine, serrez le frein de stationnement, coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles.
