Kit de divisor de flujo manual

1. En el lado exterior de la consola de control, retire los 5 tornillos con arandela prensada que sujetan la tapa derecha de la consola de control (Figura 2).



   Figura 2

   1. Panel de la consola de control
   2. Tornillo con arandela prensada
   3. Tapa de la consola de control (derecha)

2. Mueva el asiento del operador hacia atrás.

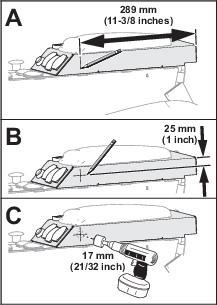

3. Mida 289 mm (11⅜") desde la parte trasera del brazo de la consola, y marque la superficie del panel izquierdo de la consola (Figura 3).



   Figura 3

4. Mida 25 mm (1") desde el borde superior del brazo de la consola, y marque la superficie del panel izquierdo de la consola (Figura 3).

5. En la intersección de las marcas, marque con un punzón el panel izquierdo de la consola.

6. Perfore un orificio de 17 mm (21/32") en la marca hecha con el punzón (Figura 3).

   Important: Tenga cuidado al perforar el panel de la consola.

1. Monte el interruptor momentáneo en el orificio del panel izquierdo de la consola (Figura 4).



   Figura 4

   1. Lado derecho de la máquina
   2. Interruptor momentáneo
   3. Arandela (⅝")
   4. Contratuerca (⅝")

2. Dentro de la consola de control, sujete el interruptor al panel (Figura 4) con la arandela (⅝") y la contratuerca (⅝").

3. En el lado exterior de la consola de control, aplique la pegatina al panel izquierdo de la consola, como se muestra en la Figura 5.



   Figura 5

   1. Pegatina

1. Coloque el arnés de cables del kit detrás del asiento y de la consola de control, como se muestra en la Figura 6.



   Figura 6

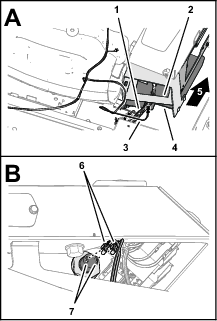

2. En la parte trasera de la consola de control, enrute la rama de 2 hilos (la rama que tiene 2 terminales hembra de una vía) del arnés de cables del kit por el arnés de cables de la plataforma y hasta la consola (Figura 7).



   Figura 7

   1. Arnés de cables de la máquina
   2. Soporte del brazo
   3. Rama de 2 hilos (arnés de cables del kit)
   4. Hueco del soporte
   5. Parte delantera de la máquina
   6. 2 terminales hembra de una vía (rama de 2 hilos – arnés de cables del kit)
   7. Terminales planos (interruptor momentáneo)

3. Conecte los 2 terminales hembra de una vía a los terminales planos del interruptor momentáneo (Figura 7).

Enrute la rama del arnés de cables del kit que tiene un conector plano y un conector hembra de 5 vías junto al arnés de cables de la plataforma de la máquina, y hacia el bloque de fusibles (Figura 9).

Figura 9

1. Conector plano (arnés de cables del kit)
2. Conector hembra de 5 vías (arnés de cables del kit)

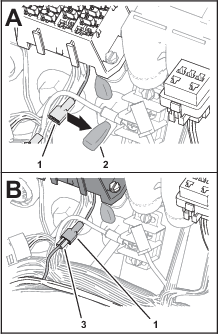

1. En la parte inferior del bloque de fusibles, localice el cable que está conectado al zócaloC5 del bloque y retire el aislante termoretráctil del conector hembra (Figura 10).



   Figura 10

   1. Conector hembra (cable de alimentación de accesorios – zócalo C5 del bloque de fusibles)
   2. Aislante termoretráctil
   3. Conector plano (arnés de cables del kit)

2. Enchufe el conector plano del arnés de cables del kit (Figura 10) en el conector hembra del cable de alimentación del accesorio (zócalo C5 del bloque de fusibles).

3. Introduzca el fusible (10 A) en el zócalo C5 del bloque de fusibles (Figura 11).



   Figura 11

   1. Fusible (10 A)
   2. Zócalo C5 del bloque de fusibles

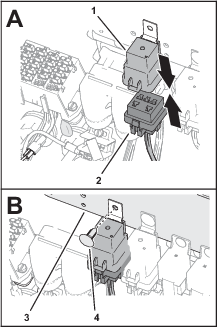

1. Enchufe el relé en el conector hembra de 5 vías del arnés de cables del kit (Figura 12).



   Figura 12

   1. Relé
   2. Conector hembra de 5 vías (arnés de cables del kit)
   3. Placa eléctrica
   4. Grapa

2. Alinee el orificio de la pestaña del relé con el orificio de la placa eléctrica, y sujete el relé a la placa con una grapa (Figura 12).

1. Enrute el conector de 2 pines y los conectores hembra de 2 vías junto al arnés de cables de la plataforma y a través del orificio de la chapa de suelo derecha (Figura 13).



   Figura 13

   1. Orificio (chapa de suelo derecha)
   2. Conector de 2 pines y conectores hembra de 2 vías (arnés de cables del kit)
   3. Arnés de cables de la plataforma

2. Enrute el arnés de cables del kit hacia abajo y hacia el distribuidor de tracción (Figura 14).



   Figura 14

   1. Arnés de cables del kit
   2. Parte delantera de la máquina
   3. Colector de tracción

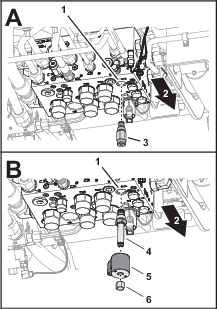

1. Retire el cartucho de la válvula de alivio del orificio del distribuidor de tracción (Figura 15).

   Note: Afloje el cartucho de la válvula de alivio usando las zonas planas del cuerpo de la válvula.



   Figura 15

   1. Orificio (distribuidor de tracción)
   2. Parte delantera de la máquina
   3. Cartucho de la válvula de alivio
   4. Válvula de control de tracción
   5. Bobina
   6. Tuerca de la bobina

2. Instale la válvula de control de tracción en el orificio del distribuidor de tracción (Figura 15).

   Important: Apriete la válvula con las zonas planas del cuerpo de la válvula.

3. Monte la bobina en la válvula de control de tracción y sujete la bobina con la tuerca (Figura 15).

4. Apriete la tuerca de la bobina a 9.5 – 13.6 N∙m (84 – 120 pulgadas-libra).

1. Desconecte el conector hembra de 2 vías del arnés de cables de la máquina marcado del conector de 2 pines de la válvula de solenoide del orificio del distribuidor de tracción (Figura 16).



   Figura 16

   1. Conector de 2 pines (válvula de solenoide – distribuidor de tracción – orificio
   2. Conector hembra de 2 vías (arnés de cables de la máquina – marcado )

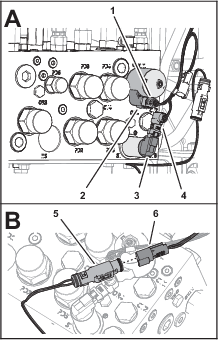

2. Enchufe el conector hembra de 2 vías de 90° del arnés de cables del kit en el conector de 2 pines de la válvula de solenoide del orificio del distribuidor de tracción (Figura 17).



   Figura 17

   1. Conector hembra de 2 vías recto (arnés de cables del kit)
   2. Conector de 2 pines (bobina – distribuidor de tracción – orificio )
   3. Conector de 2 pines (válvula de solenoide – distribuidor de tracción – orificio )
   4. Conector hembra de 2 vías de 90° (arnés de cables del kit)
   5. Conector hembra de 2 vías (arnés de cables de la máquina – marcado )
   6. Conector de 2 pines (arnés de cables del kit)

3. Enchufe el conector hembra de 2 vías recto del arnés de cables del kit en el conector de 2 pines de la bobina del orificio del distribuidor de tracción (Figura 17).

4. Enchufe el conector hembra de 2 vías del arnés de cables de la máquina marcado en el conector de 2 pines del arnés de cables del kit (Figura 17).

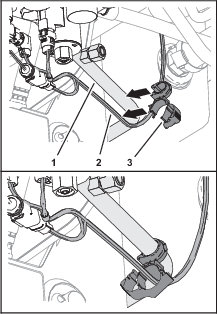

1. En la parte inferior de la máquina, sujete la fijación MOC-LOC al tubo que conecta el orificio M7 del distribuidor de tracción al motor de tracción delantero derecho, como se muestra en la Figura 18.



   Figura 18

   1. Tubo (distribuidor de tracción - orificio M7 – motor de tracción delantero derecho)
   2. Arnés de cables del kit
   3. Fijación MOC-LOC

2. Pase el arnés de cables del kit a través de la abrazadera de la fijación MOC-LOC, y sujete la abrazadera alrededor del arnés (Figura 18).

3. En la parte superior de la máquina, sujete el arnés de cables del kit al arnés de cables de la plataforma con 2 bridas (Figura 19)



   Figura 19

   1. Brida
   2. Arnés de cables del kit
   3. Arnés de cables de la plataforma

1. Gire el interruptor de desconexión de la batería a la posición de ENCENDIDO (Figura 22).



   Figura 22

   1. Interruptor de desconexión de la batería (posición de APAGADO)
   2. Interruptor de desconexión de la batería (posición de ENCENDIDO)

2. Cierre el capó y sujételo con los 2 cierres.

1. Arranque el motor y quite el freno de estacionamiento.

2. Pulse el interruptor del intervalo de velocidad alto/bajo a la posición L (intervalo bajo)Figura 23).



   Figura 23

   1. Interruptor del intervalo de velocidad Alto-Bajo
   2. Interruptor momentáneo

3. Mantenga pulsado el interruptor momentáneo (Figura 23).

4. Para observar la mayor agresividad de la tracción a 4 ruedas, conduzca la máquina lentamente en un círculo completo.

   Note: Debe notar el par más elevado del tren de potencia, y se nota fácilmente en una superficie pavimentada.

5. Mientras conduce la máquina en un círculo, suelte el interruptor momentáneo para confirmar que la tracción a 4 ruedas vuelve al modo normal.

6. Pare la máquina, ponga el freno de estacionamiento, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.
