Sats för lastflak

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av maskinen och ta ut nyckeln.

Figur 1

Delar som behövs till detta steg:

1. Rikta in hålen i lastflakets stöd med de gängade mellanläggen på undersidan av lastflaket (Figur 2).

2. Fäst lastflakets stöd vid lastflaket med åtta flänsskruvar (5/16 x ¾ tum) och åtta brickor (Figur 2).

3. Dra åt flänsskruvarna till 15–17 Nm.

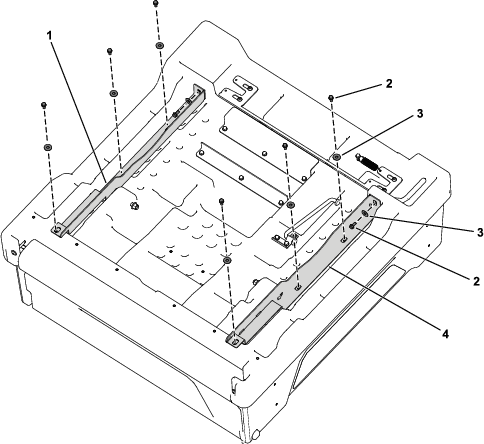

   Figur 2

   1. Höger lastflaksstöd
   2. Flänsskruv (5/16 x ¾ tum)
   3. Bricka
   4. Vänster lastflaksstöd

Delar som behövs till detta steg:

1. Montera fästet för stöttan på maskinen med två sexkantsskruvar (⅜ x 2 ½ tum) och två låsmuttrar (⅜ tum) enligt Figur 3.

2. Dra åt de två sexkantsskruvarna (⅜ x 2 ½ tum) till 41 Nm.

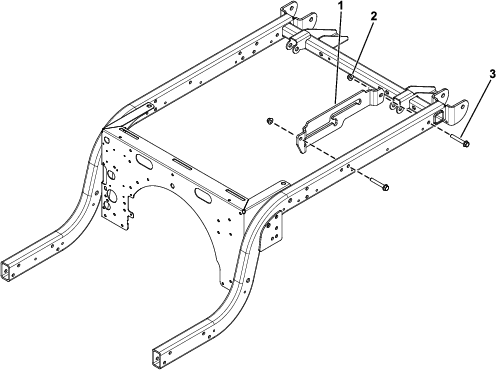

Figur 3

1. Fäste för stöttan
2. Låsmutter (⅜ tum)
3. Sexkantskruv (⅜ x 2 ½ tum)

Delar som behövs till detta steg:

1. Parkera maskinen på ett plant underlag, koppla in parkeringsbromsen, slå av motorn och ta ut nyckeln.

2. Vrid lastflaket så att tappfästet och stöttan är vända nedåt.

3. Använd lyftutrustning på framsidan och baksidan av lastflaket, höj upp lastflaket och rikta in det över maskinramen med tappfästet baktill (Figur 4).



   Figur 4

4. Justera höjden och positionen för lyftutrustningen så att stöttans korta ben är inriktat med nyckelhålet i änden av stöttans skåra på den vänstra ramkanalen eller stödstångsfästet (Figur 5).

   Note: Du måste vinkla lastflaket med lyftutrustningen för att kunna rikta in stöttan med nyckelhålet.

5. För stöttan framåt och för in stöttans korta ben genom nyckelhålet (Figur 5).



   Figur 5

   1. Stötta
   2. Nyckelhål (skåra för stötta)

6. För lastflaket och stöttan bakåt tills tappfästet är inriktat över den bakre ramkanalen.

7. Sänk försiktigt ned lastflaket tills hålen i tappfästena är inriktade efter fästhålen i lastflakets stöd (Figur 6).



   Figur 6

   1. Skruv (½ x 4½ tum)
   2. Lastflakets stöd
   3. Tappfäste
   4. Flänsmutter

8. Använd två skruvar (½ x 4½ tum) och två flänsmuttrar för att fästa lastflakets högra och vänstra stöd i tappfästena (Figur 6).

9. Dra åt två flänsmuttrarna till 16–19 N·m.

Om lastflakets spärrhakar inte är korrekt inställda så vibrerar lastflaket under körning. Du kan justera spärrstiften så att spärrhakarna håller fast lastflaket ordentligt vid chassit.

1. Kontrollera att lastflaket sitter fast ordentligt.

   Note: Om lastflaket inte sitter ordentligt fast är troligen låsspärren för lågt placerad. Om lastflaket sitter fast men vibrerar uppåt och nedåt när du kör sitter låsspärren troligen för högt.

2. Dra spaken till vänster på lastflakets insida mot dig och lyft upp lastflaket (Figur 7).



   Figur 7

   1. Lastflaksspak

3. Säkra stöttan i läget för tömning genom att skjuta in stöttan i tömningslägets skåra (Figur 8).



   Figur 8

   1. Servicelägets skåra
   2. Stötta
   3. Tömningslägets skåra

4. Lossa de två skruvarna på låsspärren och flytta upp eller ned den efter behov (Figur 9).



   Figur 9

   1. Skruv
   2. Låsspärr

5. Dra åt de två skruvarna på låsspärren (Figur 9).

6. Kontrollera att justeringen är korrekt genom att låsa fast lastflaket flera gånger.
