Kit de plataforma de carga

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue a máquina e retire a chave.

Figura 1

Peças necessárias para este passo:

1. Alinhe os furos em cada suporte da plataforma de carga com os insertos roscados na parte inferior da plataforma de carga (Figura 2).

2. Prenda os suportes da plataforma de carga na plataforma de carga utilizando oito parafusos de cabeça flangeada (5/16 x ¾ pol.) e oito anilhas (Figura 2).

3. Aperte os parafusos de cabeça flangeada com uma força de 15 a 17 N·m.

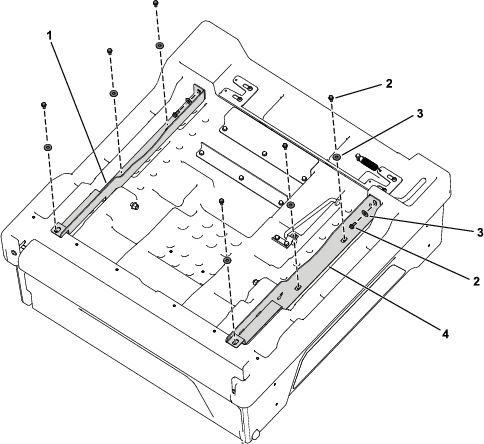

   Figura 2

   1. Suporte direito da plataforma de carga
   2. Perno com cabeça de flange (5/16 pol. x ¾ pol.)
   3. Anilha
   4. Suporte esquerdo da plataforma de carga

Peças necessárias para este passo:

1. Prenda o suporte da barra de apoio à estrutura da máquina utilizando dois parafusos de cabeça sextavada (⅜ x 2½ pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 3.

2. Aperte os dois parafusos de cabeça sextavada (⅜ x 2½ pol.) com uma força de 41 N·m.

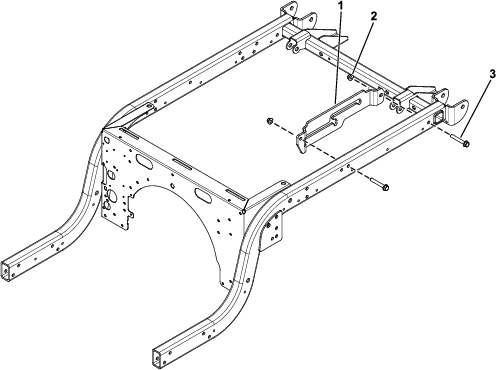

Figura 3

1. Suporte da barra de apoio
2. Porca de bloqueio (⅜ pol.)
3. Parafuso de cabeça sextavada (⅜ x 2½ pol.)

Peças necessárias para este passo:

1. Coloque a máquina numa superfície plana, engate o travão de estacionamento, desligue a máquina e retire a chave.

2. Rode a plataforma de carga para que o conjunto de suporte de articulação e a barra de apoio estejam voltados para baixo.

3. Utilize um equipamento de elevação à frente e atrás da plataforma de carga, eleve a plataforma de carga e alinhe-a sob a estrutura da máquina com o conjunto do suporte da articulação virado para trás (Figura 4).



   Figura 4

4. Ajuste a altura e a posição do equipamento de elevação para que a parte mais curta esteja alinhada com o orifício da chave na extremidade da ranhura da barra de apoio, no canal da estrutura esquerda ou no suporte da barra de apoio (Figura 5).

   Note: Tem de colocar em ângulo a plataforma de carga com o equipamento de elevação para alinhar a barra de apoio com o orifício da chave.

5. Incline a barra de apoio para a frente e insira a parte mais curta através do orifício da chave (Figura 5).



   Figura 5

   1. Barra de apoio
   2. Orifício da chave (ranhura da barra de apoio)

6. Mova a plataforma de carga e a barra de apoio para trás até que o conjunto do suporte da articulação fique alinhado sobre o canal da estrutura traseira.

7. Cuidadosamente, baixe a plataforma de carga até que os orifícios dos suportes de articulação alinhem com os orifícios de montagem nos suportes da plataforma de carga (Figura 6).



   Figura 6

   1. Parafuso (½ x 4½ pol.)
   2. Suporte da plataforma de carga
   3. Suporte da articulação
   4. Porca flangeada

8. Utilize dois parafusos (½ x 4½ pol.) e duas porcas flangeadas para prender os suportes da plataforma de carga esquerdo e direito aos suportes da articulação (Figura 6).

9. Aperte as duas porcas flangeadas com 16 a 19 N∙m.

Se o trinco da plataforma de carga estiver desajustado, a plataforma de carga oscila quando conduz a máquina. Pode ajustar os pernos do trinco para assegurar que os trincos mantêm a plataforma de carga presa de forma segura no chassis.

1. Verifique se a plataforma de carga tranca.

   Note: Se a plataforma de carga não trancar, a régua do trinco da plataforma deve estar muito baixa. Se a plataforma de carga tranca, mas vibra para cima e para baixo enquanto conduz, a régua do trinco da plataforma deve estar muito alta.

2. Puxe a alavanca para a esquerda, dentro da plataforma de carga, para si, e eleve a plataforma de carga (Figura 7).



   Figura 7

   1. Alavanca da plataforma de carga

3. Puxe a barra de apoio para a ranhura de bloqueio da posição de descarga, fixando a plataforma numa posição de descarga (Figura 8).



   Figura 8

   1. Ranhura de bloqueio da posição de manutenção
   2. Barra de apoio
   3. Ranhura de bloqueio posição de descarga

4. Desaperte os dois parafusos na régua do trinco da plataforma e mova a régua para cima ou para baixo, dependendo se a régua está muito alta ou muito baixa (Figura 9).



   Figura 9

   1. Parafuso
   2. Régua do trinco da plataforma

5. Aperte os dois parafusos na régua do trinco da plataforma (Figura 9).

6. Verifique se o ajuste está correto trancando a plataforma de carga várias vezes.
