Kit plateau de chargement

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la clé.

Figure 1

Pièces nécessaires pour cette opération:

1. Alignez les trous de chaque support du plateau de chargement sur les inserts filetés au bas du plateau de chargement (Figure 2).

2. Fixez les supports au plateau de chargement à l'aide de 8 boulons à embase (5/16" x 3/4") et 8 rondelles (Figure 2).

3. Serrez les boulons à embase à un couple de 15 à 17 N·m.

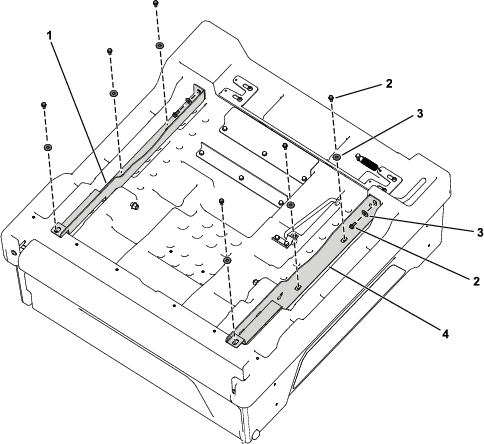

   Figure 2

   1. Support droit du plateau de chargement
   2. Boulon à embase (5/16" x ¾")
   3. Rondelle
   4. Support gauche du plateau de chargement

Pièces nécessaires pour cette opération:

1. Fixez le support de béquille aux tubes de support de l'abri au moyen de 2 boulons à embase (⅜" x 2½") et 2 contre-écrous (⅜"), comme montré à la Figure 3.

2. Serrez les 2 boulons à tête hexagonale (⅜" x 2½") à 41 N·m.

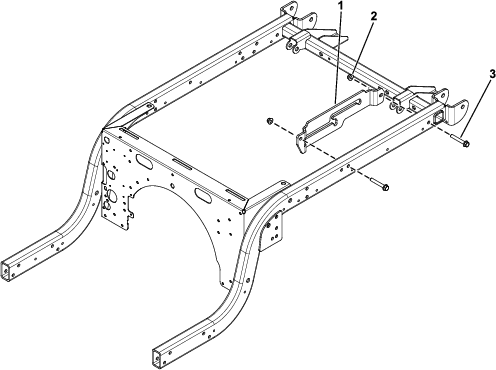

Figure 3

1. Support de béquille
2. Contre-écrou (⅜")
3. Boulon à tête hexagonale (⅜" x 2½")

Pièces nécessaires pour cette opération:

1. Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le moteur et enlevez la clé.

2. Retournez le plateau pour que le support de pivot et la béquille soient tournés vers le bas.

3. Accrochez un matériel de levage à l'avant et l'arrière du plateau, soulevez le plateau et placez-le au-dessus du cadre de la machine avec le support de pivot vers l'arrière (Figure 4)



   Figure 4

4. Réglez la hauteur et la position du matériel de levage afin que la tige courte de la béquille soit en face de l'encoche en trou de serrure au bout de la fente dans le profilé de cadre gauche ou le support de béquille (Figure 5).

   Note: Vous devrez incliner le plateau avec le matériel de levage pour aligner la béquille sur l'encoche en trou de serrure.

5. Pivotez la béquille en avant et insérez la tige courte de la béquille dans l'encoche (Figure 5).



   Figure 5

   1. Béquille
   2. Encoche en trou de serrure (fente pour béquille)

6. Déplacez le plateau et la béquille en arrière jusqu'à ce que le support de pivot soit aligné par dessus le profilé de cadre arrière.

7. Abaissez le plateau avec précaution jusqu'à ce que les trous dans les supports de pivot soient en face des trous de fixation des supports du plateau de chargement (Figure 6).



   Figure 6

   1. Boulon (½" x 4½")
   2. Support du plateau de chargement
   3. Support de pivot
   4. Écrou à embase

8. Utilisez 2 boulons (1/2" x 4½") et 2 écrous à embase pour fixer les supports gauche et droit du plateau de chargement sur les supports de pivot (Figure 6).

9. Serrez les 2 écrous à embase à un couple de 16 à 19 N·m.

Si le loquet du plateau de chargement est déréglé, le plateau tressaute pendant le déplacement de la machine. Vous pouvez régler les ergots de verrouillage de sorte que les verrous maintiennent fermement le plateau sur le châssis.

1. Vérifiez que le plateau de chargement se verrouille.

   Note: Si le plateau de chargement ne se verrouille pas, la gâche du loquet est probablement trop basse. Si le plateau de chargement se verrouille mais tressaute pendant la conduite, la gâche est probablement trop haute.

2. Tirez vers vous le levier du côté intérieur gauche du plateau de chargement et levez le plateau (Figure 7).



   Figure 7

   1. Levier du plateau de chargement

3. Placez la béquille de maintien dans le cran de verrouillage pour bloquer le plateau en position de déchargement (Figure 8).



   Figure 8

   1. Cran de verrouillage pour position d'entretien
   2. Béquille
   3. Cran de verrouillage pour position de déchargement

4. Desserrez les 2 boulons sur la gâche du loquet et montez ou descendez la gâche selon qu'elle est trop haute ou trop basse (Figure 9).



   Figure 9

   1. Boulon
   2. Gâche du loquet du plateau

5. Serrez les 2 boulons sur la gâche du loquet du plateau (Figure 9).

6. Vérifiez que le réglage est correct en verrouillant plusieurs fois le plateau de chargement.
