Kit pianale

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete la macchina e togliete la chiave.

Figura 1

Parti necessarie per questa operazione:

1. Allineate i fori in ogni supporto del pianale con gli inserti filettati alla base del pianale stesso (Figura 2).

2. Fissate i supporti del pianale al pianale stesso usando 8 bulloni a testa flangiata (5/16" x ¾") e 8 rondelle (Figura 2).

3. Serrate i bulloni a testa flangiata tra 15 e 17 N∙m.

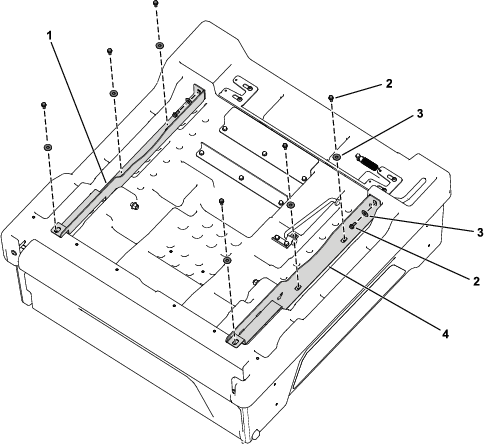

   Figura 2

   1. Supporto del pianale destro
   2. Bullone a testa flangiata (5/16" x ¾")
   3. Rondella
   4. Supporto del pianale sinistro

Parti necessarie per questa operazione:

1. Fissate la staffa dell’asta di supporto al telaio della macchina utilizzando 2 bulloni a testa esagonale (3/8” x 2-1/2”) e 2 dadi di bloccaggio (3/8") come illustrato nella Figura 3.

2. Serrate i 2 bulloni a testa esagonale (3/8” x 2-1/2”) a 41 N∙m.

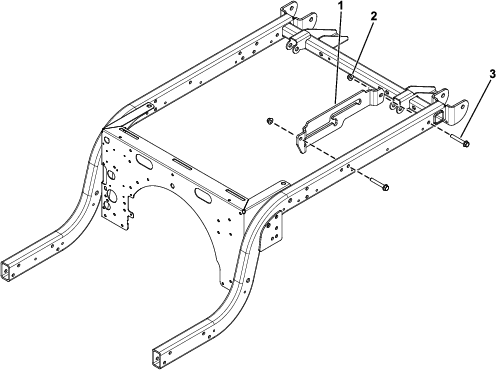

Figura 3

1. Staffa dell'asta di supporto
2. Dado di bloccaggio (⅜")
3. Bullone a testa esagonale (⅜" x 2½")

Parti necessarie per questa operazione:

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, spegnete la macchina e togliete la chiave.

2. Ruotate il pianale in modo che il gruppo della staffa orientabile e l'asta di supporto siano abbassati.

3. Utilizzando l'attrezzatura di sollevamento nella parte anteriore e posteriore del pianale, sollevate il pianale e allineatelo sul telaio della macchina con il gruppo della staffa orientabile rivolto all'indietro (Figura 4).



   Figura 4

4. Regolate l'altezza e la posizione dell'attrezzatura di sollevamento in modo che la gamba corta dell'asta di supporto sia allineata con il foro della chiavetta all'estremità della scanalatura dell'asta di supporto nel profilato del telaio o nella staffa dell'asta di supporto (Figura 5).

   Note: Angolate il pianale con l'attrezzatura di sollevamento per allineare l'asta di supporto al foro della chiavetta.

5. Oscillate l'asta di supporto in avanti e inserite la gamba corta dell'asta attraverso il foro della chiavetta (Figura 5).



   Figura 5

   1. Asta di supporto
   2. Foro della chiavetta (fessura dell'asta di supporto)

6. Spostate il pianale e l'asta di supporto all'indietro fino a quando il gruppo della staffa orientabile non è allineato sul canale del telaio posteriore.

7. Abbassate con cautela il pianale in modo che i fori nelle staffe orientabili siano allineati con i fori di montaggio nei supporti del pianale (Figura 6).



   Figura 6

   1. Bullone (½" x 4½")
   2. Supporto del pianale
   3. Staffa orientabile
   4. Dado flangiato

8. Utilizzate 2 bulloni (½" x 4½") e 2 dadi flangiati per fissare il supporto destro e sinistro del pianale alle staffe orientabili (Figura 6).

9. Serrate i 2 dadi flangiati a 16–19 N∙m.

Se il fermo del pianale non è regolato correttamente, il pianale vibra verso l'alto e verso il basso mentre guidate. Potete regolare le colonnette di ancoraggio in modo che i fermi blocchino saldamente il pianale al telaio.

1. Accertatevi che il pianale si blocchi.

   Note: Se il pianale non si blocca, il suo gancio di chiusura è probabilmente troppo basso. Se il pianale si blocca, ma vibra su e giù mentre guidate, il suo gancio di chiusura è probabilmente troppo alto.

2. Tirate la leva a sinistra, all'interno del pianale, verso di voi e sollevate il pianale (Figura 7).



   Figura 7

   1. Leva del pianale

3. Tirate l’asta di supporto nella scanalatura di arresto in posizione di scarico, fissando il pianale di carico in posizione di scarico (Figura 8).



   Figura 8

   1. Fessura di arresto della posizione di assistenza
   2. Asta di supporto
   3. Fessura di arresto della posizione di scarico

4. Allentate i 2 bulloni sul gancio di chiusura del pianale e spostate il gancio su o giù, a seconda se è troppo alto o troppo basso (Figura 9).



   Figura 9

   1. Bullone
   2. Gancio di chiusura del pianale

5. Serrate i 2 bulloni sul gancio di chiusura del pianale (Figura 9).

6. Verificate che la regolazione sia corretta bloccando varie volte il pianale.
