Kuljetuslavasarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Katkaise koneesta virta ja irrota virta-avain.

Kuva 1

Vaiheeseen tarvittavat osat:

1. Kohdista kummankin kuljetuslavan tuen reiät kuljetuslavan alaosassa oleviin kierreholkkeihin (Kuva 2).

2. Kiinnitä kuljetuslavan tuet kuljetuslavaan kahdeksalla laippakantapultilla (5/16 × ¾ tuumaa) ja kahdeksalla aluslaatalla (Kuva 2).

3. Kiristä laippakantapultit momenttiin 15–17 N·m.

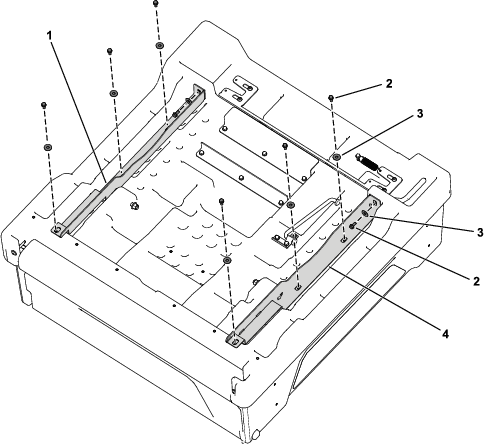

   Kuva 2

   1. Kuljetuslavan oikea tuki
   2. Laippakantapultti (5/16 × ¾ tuumaa)
   3. Aluslaatta
   4. Kuljetuslavan vasen tuki

Vaiheeseen tarvittavat osat:

1. Kiinnitä kannatintangon kannatin koneen runkoon kahdella kuusiopultilla (⅜ × 2-½ tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 3).

2. Kiristä kaksi kuusiopulttia (⅜ × 2-½ tuumaa) momenttiin 41 N·m.

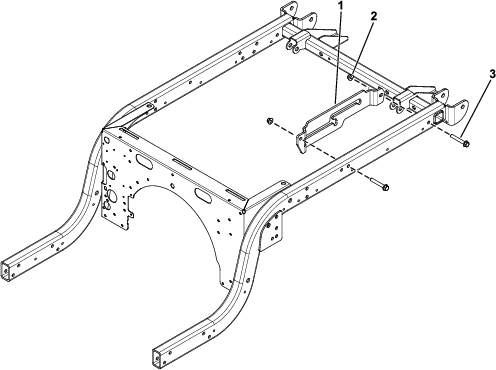

Kuva 3

1. Kannatintangon kannatin
2. Lukkomutteri (⅜ tuumaa)
3. Kuusiopultti (⅜ × 2-½ tuumaa)

Vaiheeseen tarvittavat osat:

1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, katkaise koneesta virta ja irrota virta-avain.

2. Käännä kuljetuslava niin, että kääntökannatinkokoonpano ja kannatintanko ovat alaspäin.

3. Nosta kuljetuslavaa käyttämällä nostolaitetta kuljetuslavan etu- ja takapäässä ja kohdista se koneen rungon päälle niin, että kääntökannatinkokoonpano osoittaa taaksepäin (Kuva 4).



   Kuva 4

4. Säädä nostolaitteen korkeutta ja asentoa siten, että kannatintangon lyhyt jalka ja reikä kannatintangon uran päässä vasemmanpuoleisessa runkokiskossa tai kannatintangon kannattimessa ovat kohdakkain (Kuva 5).

   Note: Kuljetuslavaa on kallistettava nostolaitteella, jotta kannatintanko saadaan kohdistettua reikään.

5. Käännä kannatintankoa eteenpäin ja asenna tangon lyhyt jalka reiän läpi (Kuva 5).



   Kuva 5

   1. Kannatintanko
   2. Reikä (kannatintangon ura)

6. Siirrä kuljetuslavaa ja kannatintankoa taaksepäin, kunnes kääntökannatinkokoonpano on takarunkokiskon kohdalla.

7. Laske kuljetuslavaa varovasti, kunnes kääntökannattimissa olevat reiät ja kuljetuslavan tukien asennusreiät ovat kohdakkain (Kuva 6).



   Kuva 6

   1. Pultti (½ × 4-½ tuumaa)
   2. Kuljetuslavan tuki
   3. Kääntökannatin
   4. Laippamutteri

8. Kiinnitä kuljetuslavan oikea ja vasen tuki kääntökannattimiin kahdella pultilla (½ × 4-½ tuumaa) ja kahdella laippamutterilla (Kuva 6).

9. Kiristä laippamutterit momenttiin 16–19 N·m.

Jos kuljetuslavan salpojen säätö on väärä, kuljetuslava tärisee ajon aikana pystysuunnassa. Salpojen pidikkeitä voi säätää, jotta salvat pitävät kuljetuslavan tiukasti runkoa vasten.

1. Varmista, että kuljetuslava lukittuu paikalleen.

   Note: Jos kuljetuslava ei lukitu, salvan vastakappale saattaa olla liian alhaalla. Jos kuljetuslava lukittuu mutta tärisee ajon aikana pystysuunnassa, salvan vastakappale on todennäköisesti liian ylhäällä.

2. Vedä kuljetuslavan sisäpuolella vasemmalla olevaa vipua itseäsi kohti ja nosta kuljetuslava ylös (Kuva 7).



   Kuva 7

   1. Kuljetuslavan vipu

3. Kiinnitä lava tyhjennysasentoon vetämällä kannatintanko tyhjennysasennon pidätinuraan (Kuva 8).



   Kuva 8

   1. Huoltoasennon pidätinura
   2. Kannatintanko
   3. Tyhjennysasennon pidätinura

4. Löysää kahta pulttia kuljetuslavan salvan vastakappaleessa ja siirrä vastakappaletta ylös tai alas tarpeen mukaan (Kuva 9).



   Kuva 9

   1. Pultti
   2. Salvan vastakappale

5. Kiristä salvan vastakappaleen kahta pulttia (Kuva 9).

6. Sulje kuljetuslava monta kertaa ja varmista, että säätö on oikea.
