핸들 피벗 수리 키트

1. 평평한 곳에 장비를 주차합니다.

2. 주차 브레이크를 겁니다.

3. 엔진을 끕니다.

1. 핸들 어셈블리를 프레임 어셈블리에 고정하는 너트, 와셔, 볼트를 제거합니다.

   와셔를 따로 보관해두십시오.

2. 프레임 어셈블리에서 제거할 때 핸들 어셈블리를 지탱하십시오. 조수에게 핸들 어셈블리를 잡도록 하거나, 핸들 어셈블리를 벽을 향해 배치하십시오.

그림 1

1. 핸들 어셈블리
2. 볼트
3. 와셔
4. 너트
5. 프레임 어셈블리

이 절차를 수행하는 데 필요한 부품:

1. 프레임 주물에서 거친 부분을 제거하십시오.

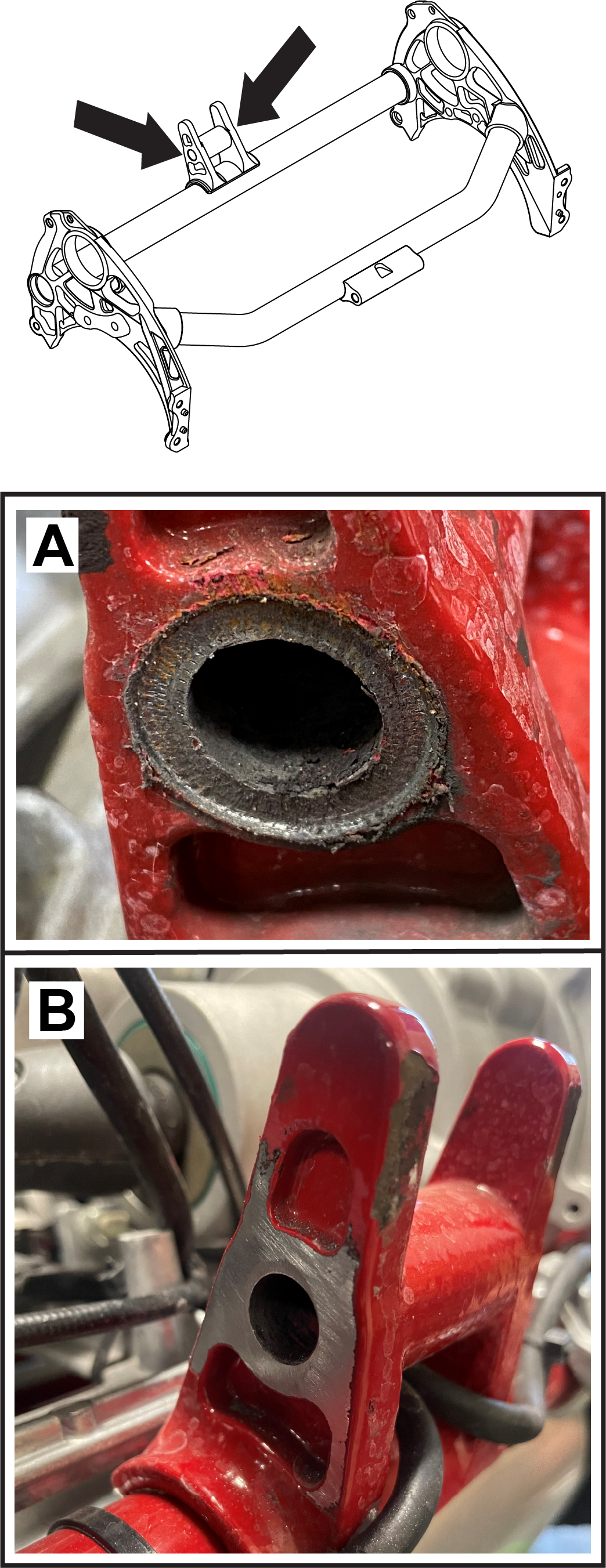

   • 그림 2의 A는 프레임 주물의 거친 부분을 표시합니다.

   • 그림 2의 B는 프레임 주물의 사포질한 편평한 부분을 표시합니다.



   그림 2

2. 조수에게 핸들 어셈블리를 프레임에 놓고 전방을 향해 잡고 있도록 하십시오(그림 3).



   그림 3

3. 피벗 패스너(½ x 6½ 인치), 기존 와셔, 새로운 록너트를 사용하여 핸들 어셈블리를 프레임 어셈블리에 고정하십시오(그림 4).

   Note: 돌출한 도톨도톨한 표면이 있는 피벗 패스너를 나무망치로 장착할 수 있습니다.



   그림 4

   1. 핸들 어셈블리
   2. 피벗 패스너(½ x 6½ 인치)
   3. 와셔
   4. 록너트
   5. 프레임 어셈블리

4. 핸들을 지탱하면서 122 N∙m 토크로 록너트를 조입니다.
