Rezgéscsillapító-készlet

1. Parkolja le a gépet sík talajon.

2. Húzza be a rögzítőféket.

3. Engedje le a munkaeszközt.

4. Állítsa le a motort, és vegye ki az indítókulcsot.

1. Ha van felszerelve munkaeszköz, szerelje le; lásd a vontatóegység Kezelői kézikönyvében a leszereléssel kapcsolatos utasításokat.

2. Rögzítse zsineg vagy kábelkötöző segítségével a TLT-tengelyt a munkavégzési területen kívül.

Ehhez az eljáráshoz szükséges alkatrészek:

A készlet különálló alkatrészeket tartalmazó tasakjában furatsablon is található. A sablont fúróvezetőként használva készítse el a furatokat a kezelőállás 2 részén az alábbi módon:

1. Távolítsa el a merevítő furatsablonját a furatsablonról.

   Note: Ehhez a lépéshez olló használható.



   Ábra 1

   1. A merevítő furatsablonja

2. Lazítsa meg a csavarokat a kormányoszloptalp körül, majd emelje fel a talpat (Ábra 2).



   Ábra 2

   1. Kormányoszlop talp
   2. Csavarok

3. Igazítsa a merevítő furatsablonjának kivágásait a kezelőállás kivágásaihoz a Ábra 3 szerint.



   Ábra 3

   1. A merevítő furatsablonja
   2. Készítsen 3 furatot (⅜")

4. Készítsen 3 furatot (⅜") a kezelőállásba a furatsablonon megjelölt helyeken.

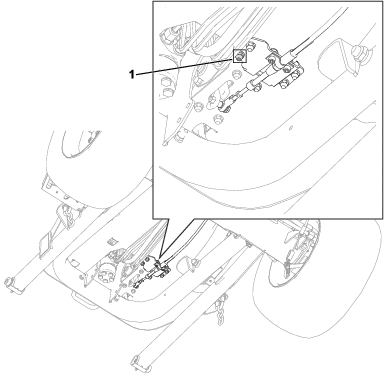

5. Távolítsa el a csavart és az anyát a haladásvezérlő bovdent rögzítő konzolból a Ábra 4 szerint.



   Ábra 4

   1. Távolítsa el ezt a csavart és anyát a haladásvezérlő bovdent rögzítő konzolból.

6. Igazítsa a kormányrögzítő konzolt a kezelőállás korábban elkészített furataihoz (a Ábra 3 szerint).

7. A konzol meglévő furatai segítségével készítsen 2 furatot (⅜") a kezelőállás lemezébe és 4 furatot (⅜") a kormányszelepet tartó konzolba (Ábra 5)



   Ábra 5

   1. Készítse el a furatokat (⅜") a kormányszelepet tartó konzolba.
   2. Készítse el a furatokat (⅜") a kezelőállás lemezébe.

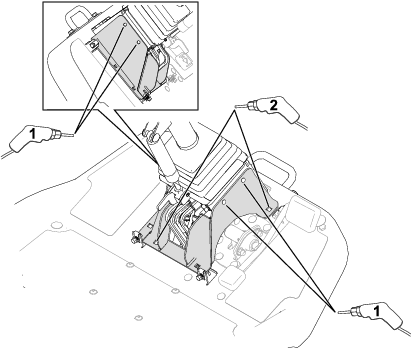

8. Igazítsa a furatsablonon a vízelvezető nyílás jelöléseit a kezelőállás vízelvezető nyílásaihoz.



   Ábra 6

   1. A sablon vízelvezető nyílás jelölései összeigazítva a kezelőállás vízelvezető nyílásaival.
   2. Furatsablon
   3. Készítsen 6 furatot (⅜").

9. Készítsen 6 furatot (⅜") a kezelőállásba a furatsablonon megjelölt helyeken.

Távolítsa el a Ábra 7 által jelzett meglévő merev hidraulikavezetéket.

A hidraulikavezeték az alábbi csatlakozókhoz kapcsolódik:

• Kormányszelep:

• Hidraulikaszivattyú:

Ábra 7

1. Hidraulikavezeték
2. Hidraulikaszivattyú
3. Kormányszelep

Ehhez az eljáráshoz szükséges alkatrészek:

1. Emelje meg emelővel a gépet; lásd a vontatóegység Kezelői kézikönyvének A gép megemelése című szakaszát.

2. Szerelje le (a kezelő helyéről nézve) jobb első kereket a gépről.



   Ábra 8

   1. Kerékagy
   2. Kerék
   3. Kerékanya

3. A vázcső meglévő furatai segítségével készítsen 2 furatot (9 mm) a kezelőállás lemezébe.



   Ábra 9

   1. Vázcső
   2. Kezelőállás
   3. Készítse el a (9 mm-es) furatokat a vázcső meglévő furatain át.

4. Rögzítse a kezelőállás lemezét a vázcsőhöz a 2 imbuszcsavar (5/16 × ¾"), 2 alátét (11/16") és 2 anya segítségével.



   Ábra 10

   1. Imbuszcsavar
   2. Alátét (11/16")
   3. Anya

5. Szerelje fel a kereket.

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje le a meglévő szerelvényt a hidraulikaszivattyúról, és szerelje fel helyette az egyenes szerelvényt.

2. Kösse rá a 45°-os hidraulikatömlő-szerelvényt az új egyenes szerelvényre, és állítsa be 50°-ra a Ábra 11 szerint.



   Ábra 11

   1. 50°
   2. Hidraulikatömlő 45°-os szerelvényű vége
   3. Egyenes szerelvény

3. Szerelje le a meglévő szerelvényt a kormányszelepről, szerelje fel helyette a 45°-os szerelvényt és fordítsa lefelé.

4. Kösse rá az egyenes hidraulikatömlő-szerelvényt az új 45°-os szerelvényre a Ábra 12 szerint.



   Ábra 12

   1. 45°-os szerelvény
   2. Hidraulikatömlő egyenes szerelvényű vége

5. Vezesse el a hidraulikatömlőt a Ábra 13 szerint.



   Ábra 13

   1. Hidraulikatömlő
   2. Hidraulikaszivattyú
   3. Kormányszelep

6. Ügyeljen rá, hogy a tömlő és a szerelvények a Ábra 11 és a Ábra 12 szerint legyenek beállítva, és ne legyen megcsavarodva a tömlő, amikor a meglévő hidraulikavezetékek mellett elvezeti.

Ehhez az eljáráshoz szükséges alkatrészek:

1. Rögzítse a hidraulikatömlő-védőburkolatot a vázhoz a 6 imbuszcsavar (5/16 × ⅞"), 6 alátét (11/16") és 6 anya segítségével.

   Ügyeljen rá, hogy az összes hidraulikavezeték és -tömlő a védőburkolaton belülre kerüljön a Ábra 14 szerint.



   Ábra 14

   1. Imbuszcsavar (5/16 x ⅞")
   2. Alátét (11/16")
   3. Anya
   4. Hidraulikatömlő-védőburkolat

2. Rögzítse a kormányrögzítő konzolt a vázhoz a 6 kapupántcsavar és 6 anya segítségével (Ábra 15).



   Ábra 15

   1. Kapupántcsavar
   2. Anya

3. Rögzítse a kormányrögzítő konzolt a kormányszelepet tartó konzolhoz a 4 hatlapfejű csavar (5/16 x 1"), 4 alátét (¾") és 4 anya segítségével (Ábra 16).



   Ábra 16

   1. Anya
   2. Alátét (¾")
   3. Hatlapfejű csavar (5/16 x 1")

1. Engedje le a gépet az emelőállványokról.

2. Szerelje fel a munkaeszközt; lásd a vontatóegység Kezelői kézikönyvében a felszereléssel kapcsolatos utasításokat.

3. Végezze el az alábbi lépéseket a hidraulikarendszer légtelenítéséhez:

   • Engedje le és emelje fel végkitérésig a munkaeszközt.

   • Térítse ki balra és jobbra a kormányt végkitérésig.
