Souprava pro snížení vibrací

1. Zaparkujte stroj na rovném povrchu.

2. Zatáhněte parkovací brzdu.

3. Spusťte dolů přídavné zařízení.

4. Vypněte motor a vyjměte klíč ze zapalování.

1. Pokud máte připojené přídavné zařízení, demontujte jej podle pokynů k demontáži v provozní příručce k vaší hnací jednotce.

2. Pomocí lana nebo stahovací pásky připevněte vývodový hřídel (PTO) mimo pracovní oblast.

Díly potřebné k provedení tohoto kroku:

Šablona vrtání je součástí vaku s volně dodávanými součástmi pro tuto soupravu. Tuto šablonu použijte jako vodítko pro vrtání otvorů do 2 oblastí plošiny obsluhy následujícím způsobem:

1. Z šablony vrtání vyjměte šablonu pro vrtání otvorů výztuhy.

   Note: K provedení tohoto kroku můžete použít nůžky.



   Obrázek 1

   1. Šablona pro vrtání otvorů výztuhy

2. Uvolněte šrouby kolem základny sloupku řízení a zvedněte základnu nahoru (Obrázek 2).



   Obrázek 2

   1. Základna sloupku řízení
   2. Šrouby

3. Vyrovnejte výřezy vrtací šablony výztuže s výřezy plošiny, viz Obrázek 3.



   Obrázek 3

   1. Šablona pro vrtání otvorů výztuhy
   2. Vyvrtejte 3 otvory (⅜").

4. Vyvrtejte 3 otvory (⅜") do plošiny, jak je označují otvory v šabloně vrtání.

5. Demontujte šroub a matici z konzoly lanka pojezdu, viz Obrázek 4.

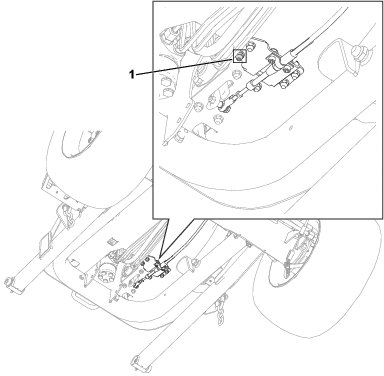

   Obrázek 4

   1. Demontujte tento šroub a matici z konzoly lanka pojezdu.

6. Vyrovnejte montážní konzolu řízení s dříve vyvrtanými otvory v plošině (viz Obrázek 3).

7. Pomocí stávajících otvorů v konzole vyvrtejte 2 otvory (⅜") do plošiny a 4 otvory (⅜") do montážní konzoly ventilu řízení (Obrázek 5)

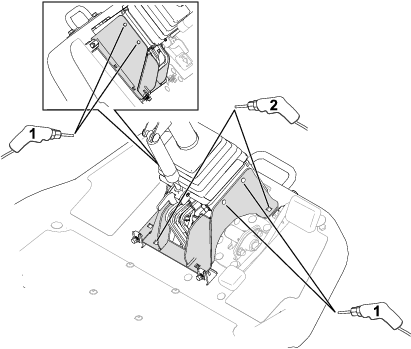

   Obrázek 5

   1. Vyvrtejte otvory (⅜") do montážní konzoly ventilu řízení.
   2. Vyvrtejte otvory (⅜") do plošiny.

8. Vyrovnejte značky vypouštěcích otvorů v šabloně vrtání s vypouštěcími otvory plošiny.



   Obrázek 6

   1. Vypouštěcí otvory šablony zarovnány s vypouštěcími otvory plošiny.
   2. Šablona vrtání
   3. Vyvrtejte 6 otvorů (⅜").

9. Vyvrtejte 6 otvorů (⅜") do plošiny, jak je označují otvory v šabloně vrtání.

Demontujte stávající pevné hydraulické potrubí, viz Obrázek 7.

Hydraulické potrubí je připojeno k následujícím přípojům:

• Ventil řízení:

• Hydraulické čerpadlo:

Obrázek 7

1. Hydraulické potrubí
2. Hydraulické čerpadlo
3. Ventil řízení

Díly potřebné k provedení tohoto kroku:

1. Ke zvednutí stroje použijte zvedák; viz postup zvedání stroje v provozní příručce hnací jednotky.

2. Demontujte pravou přední pneumatiku (při pohledu z místa obsluhy) ze stroje.



   Obrázek 8

   1. Náboj kola
   2. Kolo
   3. Upevňovací matice

3. Pomocí stávajících otvorů trubky rámu vyvrtejte 2 otvory (9 mm) do plošiny.



   Obrázek 9

   1. Trubka rámu
   2. Plošina
   3. Vyvrtejte otvory (9 mm) prostřednictvím stávajících otvorů v trubce rámu

4. K upevnění plošiny k trubce rámu použijte 2 šrouby s vnitřním šestihranem (5/16" x ¾"), 2 podložky (11/16") a 2 matice.



   Obrázek 10

   1. Šroub s vnitřním šestihranem
   2. Podložka (11/16")
   3. Matice

5. Namontujte pneumatiku.

Díly potřebné k provedení tohoto kroku:

1. Demontujte stávající spojku z hydraulického čerpadla a nahraďte ji přímou spojkou.

2. Připojte 45° spojku hydraulické hadice k nové přímé spojce a natočte ji do úhlu 50°, viz Obrázek 11.



   Obrázek 11

   1. 50°
   2. Hydraulická hadice se 45° koncovou spojkou
   3. Přímá spojka

3. Demontujte stávající spojku z ventilu řízení a nahraďte ji 45° spojkou, kterou otočte dolů.

4. Připojte přímou spojku hydraulické hadice k nové 45° spojce, viz Obrázek 12.



   Obrázek 12

   1. 45° spojka
   2. Hydraulická hadice se přímou koncovou spojkou

5. Přesvědčte se, zda je hydraulická hadice správně vedena, viz Obrázek 13.



   Obrázek 13

   1. Hydraulická hadice
   2. Hydraulické čerpadlo
   3. Ventil řízení

6. Ujistěte se, zda jsou hadice a spojky vyrovnány (viz Obrázek 11Obrázek 12) a zda není hadice vedená vedle stávajících hydraulických vedení zkroucená.

Díly potřebné k provedení tohoto kroku:

1. K připevnění krytu hadice k rámu použijte 6 šroubů s vnitřním šestihranem (5/16" x ⅞"), 6 podložek (11/16") a 6 matic.

   Ujistěte se, že jsou všechna hydraulická vedení a hadice uvnitř hadicového krytu, viz Obrázek 14.



   Obrázek 14

   1. Šroub s vnitřním šestihranem (5/16" x ⅞")
   2. Podložka (11/16")
   3. Matice
   4. Hadicový kryt

2. Pomocí 6 vratových šroubů a 6 matic montážní konzolu řízení k rámu (Obrázek 15)



   Obrázek 15

   1. Vratový šroub
   2. Matice

3. Pomocí 4 šroubů se šestihrannou hlavou (5/16" x 1"), 4 podložek (¾") a 4 matic připevněte držák montážní konzolu řízení k montážní konzole ventilu řízení (Obrázek 16).



   Obrázek 16

   1. Matice
   2. Podložka (¾")
   3. Šroub se šestihrannou hlavou (5/16" x 1")

1. Spusťte stroj dolů ze zvedáků.

2. Připojte přídavné zařízení podle montážních pokynů v provozní příručce k vaší hnací jednotce.

3. K odvzdušnění hydraulického systému proveďte následující kroky:

   • Zcela spusťte a zvedněte přídavné zařízení.

   • Otočte volantem zcela doleva a doprava.
