Vibrationsreduceringssats

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk redskapet.

4. Stäng av motorn och ta ut nyckeln.

1. Om ett redskap har monterats ska du ta bort det. Mer information om hur du tar bort redskap finns i traktorenhetens bruksanvisning.

2. Fäst kraftuttagsaxeln utanför arbetsområdet med hjälp av ett snöre eller kabelband.

Delar som behövs till detta steg:

En borrmall ingår i påsen med lösa delar för denna sats. Använd mallen som vägledning för att borra hål på två ställen i förarplattformen enligt följande:

1. Ta bort mallen för förstärkningsborrhål från borrmallen.

   Note: Du kan göra detta med hjälp av en sax.



   Figur 1

   1. Mall för förstärkningsborrhål

2. Lossa skruvarna runt styrkolonnens bas och höj upp basen (Figur 2).



   Figur 2

   1. Styrkolonnens bas
   2. Skruvar

3. Rikta in hålen i förstärkningsborrmallen efter hålen i plattformen enligt Figur 3.



   Figur 3

   1. Mall för förstärkningsborrhål
   2. Borra tre hål (⅜ tum).

4. Borra tre hål (⅜ tum) i plattformen enligt borrmallens hål.

5. Ta bort skruven och muttern från drivkabelns fäste enligt Figur 4.

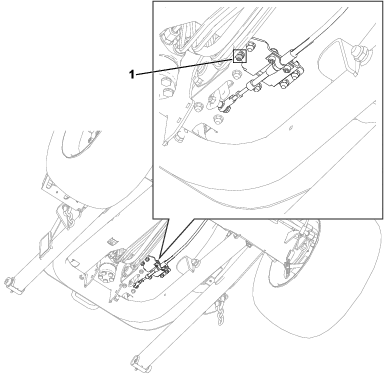

   Figur 4

   1. Ta bort den här skruven och muttern från drivkabelns fäste.

6. Rikta in styrfästet på de tidigare borrade plattformshålen (se Figur 3).

7. Använd de befintliga fästhålen för att borra två hål (⅜ tum) i plattformen och fyra hål (⅜ tum) i styrventilens monteringsfäste (Figur 5)

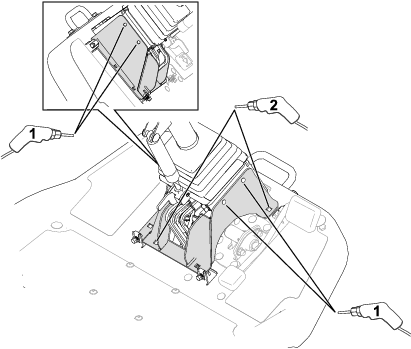

   Figur 5

   1. Borra hål (⅜ tum) i styrventilens monteringsfäste.
   2. Borra hål (⅜ tum) i plattformen.

8. Rikta in dräneringshålsmarkeringarna på borrmallen efter plattformens dräneringshål.

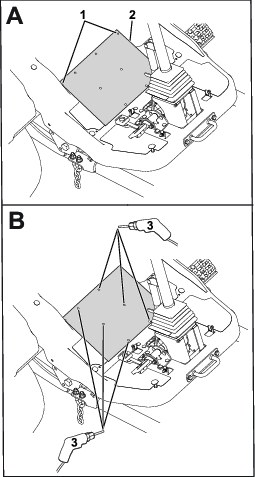

   Figur 6

   1. Mallens dräneringshål är i linje med plattformens dräneringshål.
   2. Borrmall
   3. Borra sex hål (⅜ tum).

9. Borra sex hål (⅜ tum) i plattformen enligt borrmallens hål.

Ta bort den befintliga fasta hydraulledningen enligt Figur 7.

Hydraulledningen är ansluten till följande portar:

• Styrventil:

• Hydraulpump:

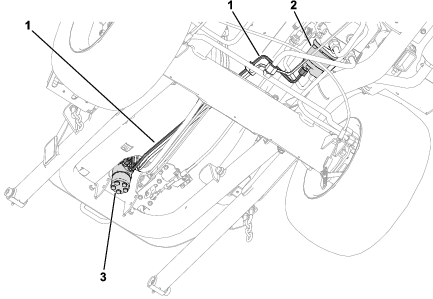

Figur 7

1. Hydraulledning
2. Hydraulpump
3. Styrventil

Delar som behövs till detta steg:

1. Höj upp maskinen med en domkraft. Mer information om hur du höjer upp maskinen finns i traktorenhetens bruksanvisning.

2. Ta bort det främre högra däcket (sett från förarsätet) från maskinen.



   Figur 8

   1. Hjulnav
   2. Däck
   3. Hjulmutter

3. Använd de befintliga ramrörshålen och borra två hål (9 mm) i plattformen.



   Figur 9

   1. Ramrör
   2. Plattform
   3. Borra hål (9 mm) genom de befintliga ramrörshålen.

4. Fäst plattformen på ramröret med två insexskruvar (5/16 x 1 ¾ tum), två brickor (11/16 tum) och två muttrar.



   Figur 10

   1. Insexskruv
   2. Bricka(11/16 tum)
   3. Mutter

5. Montera däcket.

Delar som behövs till detta steg:

1. Ta bort den befintliga kopplingen från hydraulpumpen och ersätt den med den raka kopplingen.

2. Anslut hydraulslangskopplingen på 45 ° till den nya raka kopplingen och rikta in den på 50 ° enligt Figur 11.



   Figur 11

   1. 50 °
   2. Hydraulslang med 45-graderskoppling
   3. Rak koppling

3. Ta bort den befintliga kopplingen från styrventilen, byt ut den mot 45-graderskopplingen och rikta den nedåt.

4. Anslut den raka hydraulslangkopplingen till den nya 45-graderskopplingen enligt Figur 12.



   Figur 12

   1. 45-graderskoppling
   2. Hydraulslang med rak kopplingssände

5. Kontrollera att hydraulslangen har dragits enligt Figur 13.

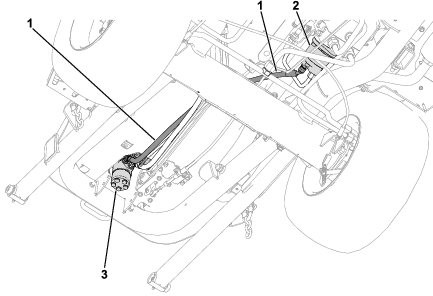

   Figur 13

   1. Hydraulslang
   2. Hydraulpump
   3. Styrventil

6. Kontrollera att slangen och kopplingarna är rätt placerade enligt Figur 11 och Figur 12 och att slangen har dragits rakt längs de befintliga hydraulledningarna.

Delar som behövs till detta steg:

1. Fäst slangskyddet på ramen med sex insexskruvar (5/16 x ⅞ tum), sex brickor (11/16 tum) och sex muttrar.

   Kontrollera att alla hydraulledningar och slangar omsluts av slangskyddet enligt Figur 14.



   Figur 14

   1. Insexskruv (5/16 x ⅞ tum)
   2. Bricka(11/16 tum)
   3. Mutter
   4. Slangskydd

2. Fäst styrfästet på ramen med sex vagnsskruvar och sex muttrar (Figur 15).



   Figur 15

   1. Vagnsbult
   2. Mutter

3. Använd fyra sexkantsskruvar (5/16 x 1 tum), fyra brickor (¾ tum) och fyra muttrar för att fästa styrfästet på styrventilens monteringsfäste (Figur 16).



   Figur 16

   1. Mutter
   2. Bricka (¾ tum)
   3. Sexkantsskruv (5/16 x 1 tum)

1. Sänk ned maskinen från pallbockarna.

2. Montera ett redskap. Mer information finns i monteringsanvisningarna i traktorenhetens bruksanvisning.

3. Töm hydraulsystemet på luft på följande sätt:

   • Sänk ned och höj upp redskapet så långt det går.

   • Vrid ratten så långt det går åt vänster och höger.
