Kit de redução de vibração

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desça o acessório.

4. Desligue o motor e retire a chave.

1. Se você tiver um acessório equipado, retire-o; consulte as instruções de remoção no Manual do utilizador da unidade de tração.

2. Utilize uma corda ou uma abraçadeira de cabos para fixar o eixo da PTO fora da área de trabalho.

Peças necessárias para este passo:

Um modelo de perfuração está incluído no saco de peças soltas para este kit. Utilize este modelo como guia para fazer furos em duas áreas da plataforma do operador, da seguinte forma:

1. Remova o modelo de perfuração do reforço do modelo de perfuração.

   Note: Pode utilizar uma tesoura para executar este passo.



   Figura 1

   1. Modelo de perfuração do reforço

2. Desaperte os parafusos em torno da base da coluna de direção e levante a base (Figura 2).



   Figura 2

   1. Base da coluna da direção
   2. Parafusos

3. Alinhe os recortes do modelo de perfuração do reforço com os recortes da plataforma, como se mostra na Figura 3.



   Figura 3

   1. Modelo de perfuração do reforço
   2. Faça três furos (⅜ pol.).

4. Faça três furos (⅜ pol.) na plataforma, como indicado pelos orifícios no modelo de perfuração.

5. Remova o parafuso e porca existentes do suporte do cabo de tração como se mostra na Figura 4.

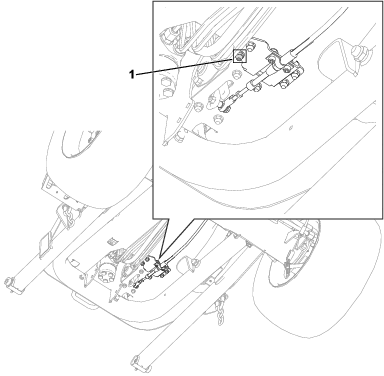

   Figura 4

   1. Retire este parafuso e a porca do suporte do cabo de tração.

6. Alinhe o suporte de montagem da direção com os furos da plataforma previamente perfurados (como se vê na Figura 3).

7. Utilize os furos existentes do suporte para fazer dois furos (⅜ pol.) na plataforma e quatro furos (⅜ pol.) no suporte de montagem da válvula de direção (Figura 5)

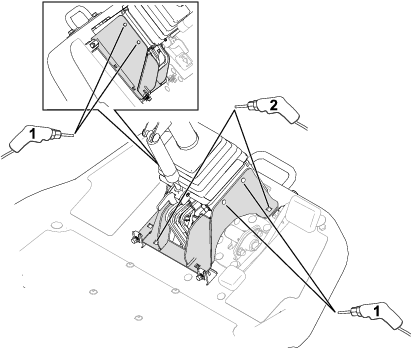

   Figura 5

   1. Faça furos (⅜ pol.) no suporte de montagem da válvula da direção.
   2. Faça furos (⅜ pol.) na plataforma.

8. Alinhe as marcas do furo de escoamento no modelo de perfuração com os furos de escoamento da plataforma.



   Figura 6

   1. Furos de escoamento do modelo alinhados com os furos de escoamento da plataforma.
   2. Modelo de perfuração
   3. Faça seis furos (⅜ pol.).

9. Faça seis furos (⅜ pol.) na plataforma, como indicado pelos orifícios no modelo de perfuração.

Remova a linha hidráulica rígida existente mostrada na Figura 7.

A linha hidráulica está ligada às portas seguintes:

• Válvula da direção:

• Bomba hidráulica:

Figura 7

1. Linha hidráulica
2. Bomba hidráulica
3. Válvula da direção

Peças necessárias para este passo:

1. Use um macaco para levantar a máquina; consulte o procedimento Levantar a Máquina no Manual do utilizador da unidade de tração.

2. Retire o pneu dianteiro direito (visto da posição do operador) da máquina.



   Figura 8

   1. Cubo da roda
   2. Pneu
   3. Porca de roda

3. Utilize os furos existentes para fazer dois furos (9 mm) na plataforma.



   Figura 9

   1. Tubo da estrutura
   2. Plataforma
   3. Faça furos (9 mm) através dos furos existentes no tubo da estrutura.

4. Utilize dois parafusos hexagonais (5/16 x 1¾ pol.), duas anilhas (11/16 pol.) e duas porcas para fixar a plataforma ao tubo da estrutura.



   Figura 10

   1. Parafuso de cabeça sextavada interior
   2. Anilha (11/16 pol.)
   3. Porca

5. Instale o pneu.

Peças necessárias para este passo:

1. Retire a união existente da bomba hidráulica e substitua-a pela união reta.

2. Ligue o tubo hidráulico de 45° à nova união reta e oriente-a a 50° como se mostra na Figura 11.



   Figura 11

   1. 50°
   2. Tubo hidráulico com extremidade de união de 45°
   3. União reta

3. Retire a união existente da válvula de direção e substitua-a com a união de 45° e oriente-a para baixo.

4. Ligue a união reta do tubo hidráulico à nova união de 45° como se mostra na Figura 12.



   Figura 12

   1. União de 45°
   2. Tubo hidráulico com extremidade em união reta

5. Certifique-se de que o tubo hidráulico está orientado como se mostra na Figura 13.



   Figura 13

   1. Tubo hidráulico
   2. Bomba hidráulica
   3. Válvula da direção

6. Assegure-se de que o tubo e os acessórios estão alinhados como se mostra na Figura 11 e Figura 12 e que não há torção no tubo quando encaminhado ao lado das linhas hidráulicas existentes.

Peças necessárias para este passo:

1. Utilize seis parafusos hexagonais (5/16 x ⅞ pol.), seis anilhas (11/16 pol.) e seis porcas para fixar a proteção do tubo à estrutura.

   Certifique-se de que todas as linhas hidráulicas e tubos estão contidos dentro da proteção do tubo, como se mostra na Figura 14.



   Figura 14

   1. Parafuso de cabeça sextavada (5/16 x ⅞ pol.)
   2. Anilha (11/16 pol.)
   3. Porca
   4. Proteção do tubo

2. Utilize seis parafusos de carroçaria e seis porcas para prender o suporte de montagem da direção à estrutura (Figura 15).



   Figura 15

   1. Parafuso de carroçaria
   2. Porca

3. Utilize quatro parafusos de cabeça hexagonal (5/16 pol. x 1 pol.), quatro anilhas (¾ pol.) e quatro porcas para prender o suporte de montagem da direção ao suporte de montagem da válvula da direção (Figura 16).



   Figura 16

   1. Porca
   2. Anilha (¾ pol.)
   3. Parafuso de cabeça hexagonal (5/16 pol. x 1 pol.)

1. Baixe a máquina dos macacos.

2. Instale um acessório; consulte as instruções de instalação no Manual do utilizador da unidade de tração.

3. Execute os seguintes passos para purgar o ar do sistema hidráulico:

   • Baixe e levante totalmente o acessório.

   • Rode completamente o volante para a esquerda e para a direita.
