Udstyrssæt til vibrationsbegrænsning

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Sænk redskabet.

4. Sluk motoren, og tag nøglen ud.

1. Hvis du har et tilkoblet redskab, skal det afmonteres. Se traktionsenhedens betjeningsvejledning for oplysninger om, hvordan det afmonteres.

2. Brug en ledning eller et kabelbånd til at fastgøre kraftudtagsakslen uden for arbejdsområdet.

Dele, der skal bruges til dette trin:

En boreskabelon er vedlagt i posen med løsdele til dette sæt. Brug denne skabelon som vejledning til at bore huller i 2 områder på operatørens platform som følger:

1. Fjern afstiveren med skabelonen til borehuller fra boreskabelonen.

   Note: Du kan bruge en saks til at udføre dette trin.



   Figur 1

   1. Afstiver med skabelon til borehuller

2. Løsn boltene omkring ratstammebasen, og løft basen (Figur 2).



   Figur 2

   1. Ratstammebase
   2. Bolte

3. Juster udskæringerne i afstiverens boreskabelon ind efter udskæringerne i platformen som vist i Figur 3.



   Figur 3

   1. Afstiver med skabelon til borehuller
   2. Bor 3 huller (⅜").

4. Bor 3 huller (⅜") i platformen som angivet efter hullerne på boreskabelonen.

5. Fjern bolten og møtrikken fra traktionskablets beslag som vist i Figur 4.

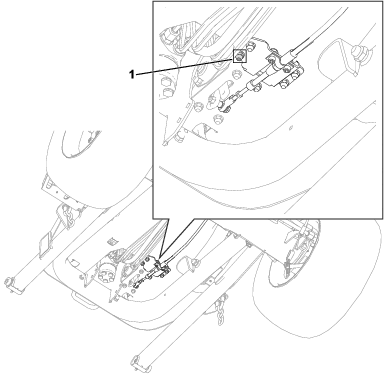

   Figur 4

   1. Fjern denne bolt og møtrik fra traktionskablets beslag.

6. Ret styringsmonteringsbeslaget ind efter de huller i platformen, du borede tidligere (vist i Figur 3).

7. Brug de eksisterende huller i beslaget til at bore 2 huller (⅜") i platformen og 4 huller (⅜") i styreventilmonteringsbeslaget (Figur 5)

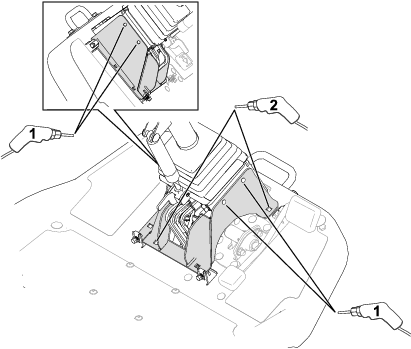

   Figur 5

   1. Bor huller (⅜") i styreventilmonteringsbeslaget.
   2. Bor huller (⅜") i platformen.

8. Juster aftapningshullets markeringer på boreskabelonen ind efter platformens aftapningshuller.



   Figur 6

   1. Skabelonens aftapningshuller rettet ind efter platformens aftapningshuller.
   2. Boreskabelon
   3. Bor 6 huller (⅜").

9. Bor 6 huller (⅜") i platformen som angivet efter hullerne på boreskabelonen.

Afmonter det eksisterende hårde hydraulikrør som vist i Figur 7.

Hydraulikrøret er tilsluttet følgende porte:

• Styreventil:

• Hydraulikpumpe:

Figur 7

1. Hydraulikrør
2. Hydraulikpumpe
3. Styreventil

Dele, der skal bruges til dette trin:

1. Brug en donkraft til at hæve maskinen. Se proceduren for hævning af maskinen i traktionsenhedens betjeningsvejledning.

2. Afmonter det højre fordæk (set fra førersædet) fra maskinen.



   Figur 8

   1. Hjulnav
   2. Dæk
   3. Hjulmøtrik

3. Brug de eksisterende huller i stelrøret til at bore 2 huller på (11/32" eller 9 mm) i platformen.



   Figur 9

   1. Stelrør
   2. Platform
   3. Bor huller (9 mm) gennem de eksisterende huller i stelrøret.

4. Brug 2 unbrakoskruer (5/16" x 1¾"), 2 spændeskiver (11/16") og 2 møtrikker til at montere platformen på stelrøret.



   Figur 10

   1. Unbrakoskrue
   2. Spændeskive(11/16")
   3. Møtrik

5. Monter dækket.

Dele, der skal bruges til dette trin:

1. Afmonter den eksisterende fitting fra hydraulikpumpen og udskift den med den lige fitting.

2. Forbind hydraulikslangefittingen på 45° til den nye lige fitting, og vend den til 50° som vist i Figur 11.



   Figur 11

   1. 50°
   2. Hydraulikslange med 45° fittingendestykke
   3. Lige fitting

3. Afmonter den eksisterende fitting fra styreventilen og udskift den med fittingen på 45° og vend den nedad.

4. Forbind hydraulikslangens lige fitting til den nye fitting på 45° som vist i Figur 12.



   Figur 12

   1. Fitting på 45°
   2. Hydraulikslange med lige fittingendestykke

5. Sørg for, at hydraulikslangen føres som vist i Figur 13.



   Figur 13

   1. Hydraulikslange
   2. Hydraulikpumpe
   3. Styreventil

6. Sørg for, at slangen og fittingsene er på linje med hinanden som vist i Figur 11 og Figur 12, og at slangen ikke snor sig, når den føres ved siden af de eksisterende hydraulikrør.

Dele, der skal bruges til dette trin:

1. Brug 6 unbrakoskruer (5/16" x ⅞"), 6 spændeskiver (11/16") og 6 møtrikker til at montere slangeværnet på stellet.

   Sørg for, at alle hydraulikrør og -slanger er indkapslet i slangeværnet som vist i Figur 14.



   Figur 14

   1. Unbrakoskrue (5/16" x ⅞")
   2. Spændeskive(11/16")
   3. Møtrik
   4. Slangeværn

2. Brug 6 bræddebolte og 6 møtrikker til at fastgøre styringsmonteringsbeslaget til stellet (Figur 15).



   Figur 15

   1. Bræddebolt
   2. Møtrik

3. Brug 4 sekskantbolte (5/16" x 1"), 4 spændeskiver (¾") og 4 møtrikker til at montere styringsmonteringsbeslaget på styreventilmonteringsbeslaget (Figur 16).



   Figur 16

   1. Møtrik
   2. Spændeskive (¾")
   3. Sekskantbolt (5/16" x 1")

1. Sænk maskinen ned fra donkraftene.

2. Monter et redskab. Se monteringsvejledningen i traktionsenhedens betjeningsvejledning..

3. Udfør følgende trin for at lukke luft ud af hydrauliksystemet:

   • Sænk og hæv redskabet helt.

   • Drej rattet hele vejen til venstre og højre.
