Värinänvaimennussarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Laske lisälaite.

4. Sammuta moottori ja irrota virta-avain.

1. Jos lisälaite on asennettuna, irrota se. Irrotusohjeet ovat ajoyksikön käyttöoppaassa.

2. Kiinnitä voimanulosoton akseli pois tieltä nauhalla tai nippusiteellä.

Vaiheeseen tarvittavat osat:

Tämän sarjan erillisten osien pussi sisältää porausmallin. Käytä tätä mallia ohjeena reikien poraamiseen kahteen käyttäjän tason alueeseen seuraavasti:

1. Irrota jäykistäjän porausreikien malli porausmallista.

   Note: Voit tehdä sen saksilla.



   Kuva 1

   1. Jäykistäjän porausreikien malli

2. Löysää ohjauspylvään alustan ympärillä olevia pultteja ja nosta alusta ylös (Kuva 2).



   Kuva 2

   1. Ohjauspylvään alusta
   2. Pultit

3. Kohdista jäykistäjän porausmallin reiät tasoon porattaviin reikiin kuvan mukaisesti (Kuva 3).



   Kuva 3

   1. Jäykistäjän porausreikien malli
   2. Poraa kolme reikää (⅜ tuumaa).

4. Poraa kolme reikää (⅜ tuumaa) tasoon porausmallin reikien mukaisesti.

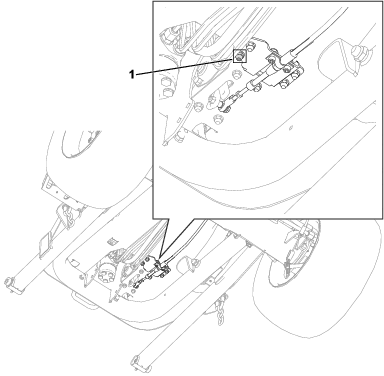

5. Irrota pultti ja mutteri vetovaijerin kannattimesta kuvan mukaisesti (Kuva 4).



   Kuva 4

   1. Irrota tämä pultti ja mutteri vetovaijerin kannattimesta.

6. Kohdista ohjauksen asennuskannatin aiemmin tasoon porattuihin reikiin (katso Kuva 3).

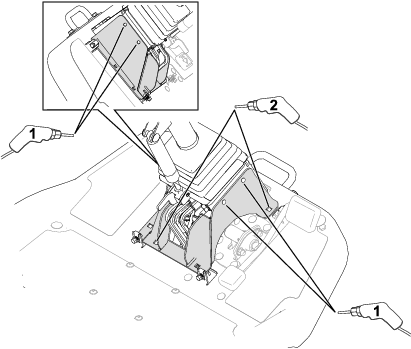

7. Poraa olemassa olevien kannatinreikien avulla kaksi reikää (⅜ tuumaa) tasoon ja neljä reikää (⅜) ohjausventtiilin asennuskannattimeen (Kuva 5)



   Kuva 5

   1. Poraa reiät (⅜ tuumaa) ohjausventtiilin asennuskannattimeen.
   2. Poraa reiät (⅜ tuumaa) tasoon.

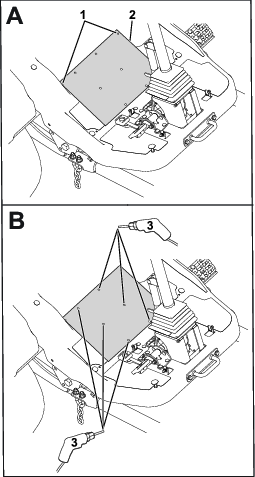

8. Kohdista porausmallin tyhjennysaukkomerkinnät tason tyhjennysaukkoihin.



   Kuva 6

   1. Mallin tyhjennysaukot kohdistettuna tason tyhjennysaukkoihin.
   2. Porausmalli
   3. Poraa kuusi reikää (⅜ tuumaa).

9. Poraa kuusi reikää (⅜ tuumaa) tasoon porausmallin reikien mukaisesti.

Irrota nykyinen kiinteä hydrauliputki, joka näkyy kuvassa (Kuva 7).

Hydrauliputki on liitetty seuraaviin portteihin:

• Ohjausventtiili:

• Hydraulipumppu:

Kuva 7

1. Hydrauliputki
2. Hydraulipumppu
3. Ohjausventtiili

Vaiheeseen tarvittavat osat:

1. Nosta kone tunkilla. Koneen nosto-ohjeet ovat ajoyksikön käyttöoppaassa.

2. Irrota (käyttäjän istuimelta katsottuna) oikeanpuoleinen eturengas koneesta.



   Kuva 8

   1. Pyörännapa
   2. Rengas
   3. Pyöränmutteri

3. Poraa tasoon kaksi reikää (11/32 tuumaa eli 9 mm) runkoputkessa olevien reikien avulla.



   Kuva 9

   1. Runkoputki
   2. Taso
   3. Poraa reiät (9 mm) runkoputkessa olevien reikien läpi.

4. Kiinnitä taso runkoputkeen kahdella kuusiokoloruuvilla (5/16 × 1-¾ tuumaa), kahdella aluslaatalla (11/16 tuumaa) ja kahdella mutterilla.



   Kuva 10

   1. Kuusiokoloruuvi
   2. Aluslaatta(11/16 tuumaa)
   3. Mutteri

5. Asenna rengas.

Vaiheeseen tarvittavat osat:

1. Irrota nykyinen liitin hydraulipumpusta ja korvaa se suoralla liittimellä.

2. Liitä 45°:n hydrauliletkuliitin uuteen suoraan liittimeen ja suuntaa se 50°:n kulmaan kuvan mukaisesti (Kuva 11).



   Kuva 11

   1. 50°
   2. Hydrauliletku, jonka päässä on 45°:n liitin
   3. Suora liitin

3. Irrota nykyinen liitin ohjausventtiilistä, korvaa se 45°:n liittimellä ja suuntaa se alaspäin.

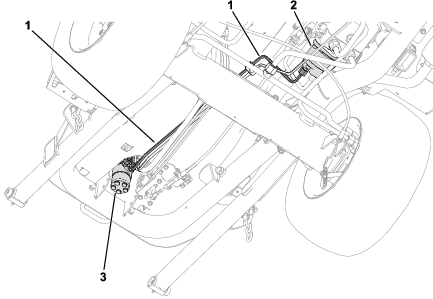

4. Liitä suora hydrauliletkuliitin uuteen 45°:n liittimeen kuvan mukaisesti (Kuva 12).



   Kuva 12

   1. 45°:n liitin
   2. Hydrauliletku, jonka päässä on suora liitin

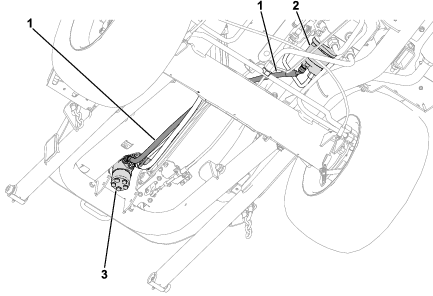

5. Varmista, että hydrauliletku reititetään kuvan mukaisesti (Kuva 13).



   Kuva 13

   1. Hydrauliletku
   2. Hydraulipumppu
   3. Ohjausventtiili

6. Varmista, että letku ja liittimet on suunnattu kuvien mukaisesti (Kuva 11 ja Kuva 12) ja ettei letku ole kierteellä, kun se reititetään nykyisten hydrauliputkien vierestä.

Vaiheeseen tarvittavat osat:

1. Kiinnitä letkusuojus runkoon kuudella kuusiokoloruuvilla (5/16 × ⅞ tuumaa), kuudella aluslaatalla (11/16 tuumaa) ja kuudella mutterilla.

   Varmista, että kaikki hydrauliputket ja -letkut ovat letkusuojuksen sisällä kuvan mukaisesti (Kuva 14).



   Kuva 14

   1. Kuusiokoloruuvi (5/16 × ⅞ tuumaa)
   2. Aluslaatta(11/16 tuumaa)
   3. Mutteri
   4. Letkusuojus

2. Kiinnitä ohjauksen asennuskannatin runkoon kuudella lukkopultilla ja kuudella mutterilla (Kuva 15).



   Kuva 15

   1. Lukkopultti
   2. Mutteri

3. Kiinnitä ohjauksen asennuskannatin ohjausventtiilin asennuskannattimeen neljällä kuusiopultilla (5/16 × 1 tuumaa), neljällä aluslaatalla (¾ tuumaa) ja neljällä mutterilla (Kuva 16).



   Kuva 16

   1. Mutteri
   2. Aluslaatta (¾ tuumaa)
   3. Kuusiopultti (5/16 × 1 tuuma)

1. Laske kone alas tunkilta.

2. Asenna lisälaite. Asennusohjeet ovat ajoyksikön käyttöoppaassa.

3. Tyhjennä ilma hydraulijärjestelmästä seuraavasti:

   • Laske lisälaite kokonaan alas ja nosta se kokonaan ylös.

   • Käännä ohjauspyörää oikealle ja vasemmalle ääriasentoon.
