Kit de reducción de vibración

1. Aparque la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Baje el accesorio.

4. Apague el motor y retire la llave.

1. Si tiene instalado un accesorio, retírelo; consulte las instrucciones de retirada en el Manual del operador de la unidad de tracción.

2. Utilice un cable o una brida para fijar el árbol de la TDF y retirarlo del área de trabajo.

Piezas necesarias en este paso:

Se incluye una plantilla de perforación en la bolsa de piezas sueltas de este kit. Utilice esta plantilla como guía para perforar taladros en 2 áreas de la plataforma del operador del siguiente modo:

1. Extraiga la plantilla de taladros del refuerzo de la plantilla de perforación.

   Note: Puede utilizar tijeras para realizar este paso.



   Figura 1

   1. Plantilla de taladros del refuerzo

2. Afloje los pernos alrededor de la base de la columna de dirección y eleve la base hacia arriba (Figura 2).



   Figura 2

   1. Base de la columna de dirección
   2. Pernos

3. Alinee las aberturas de la plantilla de taladros del refuerzo con las aberturas de la plataforma, tal y como se muestra en la Figura 3.



   Figura 3

   1. Plantilla de taladros del refuerzo
   2. Realice 3 taladros (⅜").

4. Realice 3 taladros (⅜") en la plataforma, tal y como se indica según los taladros en la plantilla de perforación.

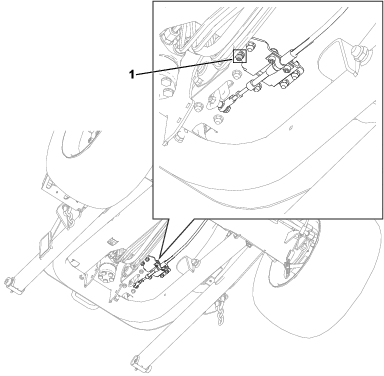

5. Retire el perno y la tuerca del soporte del cable de tracción, como se muestra en la Figura 4.



   Figura 4

   1. Retire este perno y esta tuerca del soporte del cable de tracción.

6. Alinee el soporte de montaje de la dirección con los orificios de la plataforma que se perforaron anteriormente (ilustrados en la Figura 3).

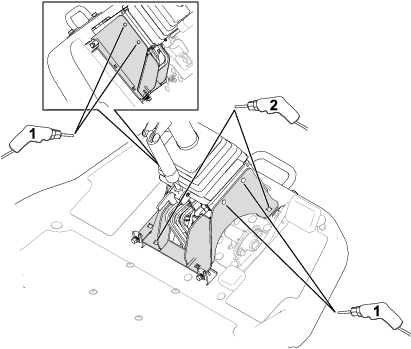

7. Utilice los orificios existentes del soporte para perforar 2 orificios (⅜") en la plataforma y 4 orificios (⅜") en el soporte de montaje de la válvula de dirección (Figura 5)



   Figura 5

   1. Perfore orificios (⅜") en el soporte de montaje de la válvula de dirección.
   2. Perfore orificios (⅜") en la plataforma.

8. Alinee las marcas de los taladros de drenaje en la plantilla de perforación con los taladros de drenaje en la plataforma.



   Figura 6

   1. Taladros de drenaje de la plantilla alineados con los taladros de drenaje en la plataforma.
   2. Plantilla de perforación
   3. Realice 6 taladros (⅜").

9. Realice 6 taladros (⅜") en la plataforma, tal y como se indica según los taladros en la plantilla de perforación.

Retire el tubo hidráulico rígido existente que se muestra en la Figura 7.

El tubo hidráulico está conectado a los siguientes puertos:

• Válvula de dirección:

• Bomba hidráulica:

Figura 7

1. Tubo hidráulico
2. Bomba hidráulica
3. Válvula de dirección

Piezas necesarias en este paso:

1. Utilice un gato para elevar la máquina; consulte el procedimiento de Elevación de la máquina en el Manual del operador de la unidad de tracción.

2. Retire el neumático delantero derecho (visto desde la posición del operador) de la máquina.



   Figura 8

   1. Cubo de la rueda
   2. Neumático
   3. Tuerca de rueda

3. Utilice los taladros existentes del tubo del bastidor para perforar 2 taladros (9 mm) en la plataforma.



   Figura 9

   1. Tubo del bastidor
   2. Plataforma
   3. Realice taladros (9 mm) a través de los taladros existentes del tubo del bastidor.

4. Utilice 2 tornillos allen (5/16" x 1¾"), 2 arandelas (11/16") y 2 tuercas para fijar la plataforma al tubo del bastidor.



   Figura 10

   1. Tornillo allen
   2. Arandela (11/16")
   3. Tuerca

5. Instale el neumático.

Piezas necesarias en este paso:

1. Retire el acoplamiento existente de la bomba hidráulica y sustitúyalo con el acoplamiento recto.

2. Conecte el acoplamiento de la manguera hidráulica de 45° en el nuevo acoplamiento recto y oriéntelo a 50°, tal y como se muestra en la Figura 11.



   Figura 11

   1. 50°
   2. Manguera hidráulica con el extremo del acoplamiento de 45°
   3. Acoplamiento recto

3. Retire el acoplamiento existente de la válvula de dirección, sustitúyalo con el acoplamiento de 45° y oriéntelo hacia abajo.

4. Conecte el acoplamiento recto de la manguera hidráulica al nuevo acoplamiento de 45°, tal y como se muestra en la Figura 12.



   Figura 12

   1. Acoplamiento de 45°
   2. Manguera hidráulica con extremo de acoplamiento recto

5. Asegúrese de que la manguera hidráulica se dirige tal y como se muestra en la Figura 13.



   Figura 13

   1. Manguera hidráulica
   2. Bomba hidráulica
   3. Válvula de dirección

6. Asegúrese de que la manguera y los acoplamientos están alineados, tal y como se muestra en la Figura 11 y en la Figura 12, y de que las mangueras no se giren al dirigirse junto a los tubos hidráulicos existentes.

Piezas necesarias en este paso:

1. Utilice 6 tornillos allen (5/16" x ⅞"), 6 arandelas (11/16") y 6 tuercas para fijar el protector de manguera al bastidor.

   Asegúrese de que todos los tubos hidráulicos y las mangueras se encuentran dentro del protector de mangueras, tal y como se muestra en la Figura 14.



   Figura 14

   1. Tornillo allen (5/16" x ⅞")
   2. Arandela (11/16")
   3. Tuerca
   4. Protector de manguera

2. Utilice 6 pernos de cuello cuadrado y 6 tuercas para sujetar el soporte de montaje de la dirección al bastidor (Figura 15).



   Figura 15

   1. Perno de cuello cuadrado
   2. Tuerca

3. Utilice 4 pernos de cabeza hexagonal (5/16" x 1"), 4 arandelas (¾") y 4 tuercas para sujetar el soporte de montaje de la dirección al soporte de montaje de la válvula de dirección (Figura 16).



   Figura 16

   1. Tuerca
   2. Arandela (¾")
   3. Perno de cabeza hexagonal (5/16" x 1")

1. Baje la máquina de los soportes.

2. Instale un accesorio; consulte las instrucciones de instalación en el Manual del operador de la unidad de tracción.

3. Realice los siguientes pasos para purgar el aire del sistema hidráulico:

   • Baje totalmente y eleve el accesorio.

   • Gire el volante a tope a la izquierda y a la derecha.
