Kit di riduzione della vibrazione

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Abbassate l'attrezzo.

4. Spegnete il motore e togliete la chiave.

1. Se avete un attrezzo in dotazione, rimuovetelo; fate riferimento alle istruzioni per la rimozione contenute nel Manuale dell’operatore del vostro trattorino

2. Utilizzate un cavo o una fascetta per fissare l’albero della PDF al di fuori dell’area di lavoro.

Parti necessarie per questa operazione:

Una dima di foratura è inclusa nel sacchetto dei componenti sfusi in questo kit. Utilizzate questa dima come guida per praticare fori in 2 aree della piattaforma dell’operatore come segue:

1. Rimuovete il modello per la perforazione del correntino dalla dima di foratura.

   Note: È possibile utilizzare le forbici per l’esecuzione di questo passaggio.



   Figura 1

   1. Modello per la perforazione del correntino.

2. Allentate i bulloni attorno alla base del piantone di sterzo e sollevate la base verso l’alto (Figura 2).



   Figura 2

   1. Base del piantone di sterzo
   2. Bulloni

3. Allineate i contorni del modello per la perforazione del correntino ai contorni della piattaforma come illustrato nella Figura 3.



   Figura 3

   1. Modello per la perforazione del correntino
   2. Praticate 3 fori (⅜")

4. Praticate 3 fori (⅜") nella piattaforma come indicato, secondo i fori presenti sulla dima di foratura.

5. Rimuovete il bullone e il dado dalla staffa del cavo della trazione come illustrato in Figura 4.

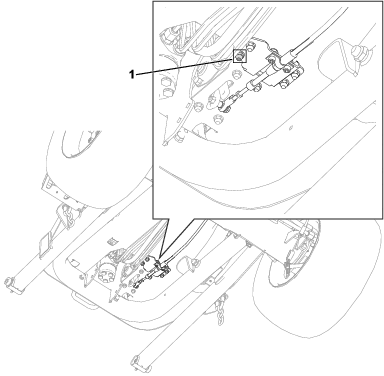

   Figura 4

   1. Rimuovete questo bullone e il dado dalla staffa del cavo della trazione.

6. Allineate la staffa di supporto dello sterzo ai fori della piattaforma praticati in precedenza (illustrati in Figura 3).

7. Utilizzate i fori della staffa esistente per praticare 2 fori (⅜") nella piattaforma e 4 fori (⅜") nella staffa di supporto della valvola dello sterzo (Figura 5)

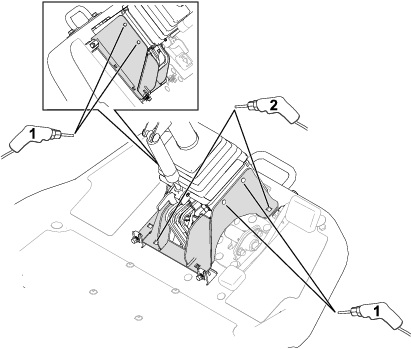

   Figura 5

   1. Praticate fori (⅜") nella staffa di supporto della valvola dello sterzo.
   2. Praticate fori (⅜") nella piattaforma.

8. Allineate i segni del foro di scarico presenti sulla dima di foratura con i fori di scarico della piattaforma.



   Figura 6

   1. Fori di scarico della dima allineati con i fori di scarico della piattaforma.
   2. Dima di foratura
   3. Praticate 6 fori (⅜")

9. Praticate 6 fori (⅜") nella piattaforma come indicato, secondo i fori presenti sulla dima di foratura.

Rimuovete il tubo idraulico rigido esistente illustrato nella Figura 7.

Il tubo idraulico è collegato alle seguenti porte:

• Valvola dello sterzo:

• Pompa idraulica:

Figura 7

1. Tubo idraulico
2. Pompa idraulica
3. Valvola dello sterzo

Parti necessarie per questa operazione:

1. Utilizzate un martinetto per sollevare la macchina; fate riferimento alla procedura di Sollevamento della macchina contenuta nel Manuale dell’operatore del vostro trattorino.

2. Rimuovete lo pneumatico anteriore destro (secondo la visuale dalla posizione dell’operatore) dalla macchina.



   Figura 8

   1. Mozzo della ruota
   2. Pneumatico
   3. Dado ruota

3. Utilizzate i fori del tubo del telaio esistenti per praticare 2 fori (9 mm) nella piattaforma.



   Figura 9

   1. Tubo del telaio
   2. Piattaforma
   3. Praticate fori da 9 mm attraverso i fori del tubo del telaio esistenti.

4. Utilizzate 2 viti a brugola (5/16" x 1¾"), 2 rondelle (11/16") e 2 dadi per fissare la piattaforma al tubo del telaio.



   Figura 10

   1. Vite a brugola
   2. Rondella (11/16")
   3. Dado

5. Montate lo pneumatico.

Parti necessarie per questa operazione:

1. Rimuovete il raccordo esistente dalla pompa idraulica e sostituitelo con il raccordo diritto.

2. Collegate il raccordo del flessibile idraulico a 45° al nuovo raccordo diritto e orientatelo a 50° come illustrato nella Figura 11.



   Figura 11

   1. 50°
   2. Flessibile idraulico con estremità del raccordo a 45°
   3. Raccordo diritto

3. Rimuovete il raccordo esistente dalla valvola dello sterzo e sostituitelo con il raccordo a 45°, e orientatelo verso il basso.

4. Collegate il raccordo del flessibile idraulico diritto al nuovo raccordo a 45° come illustrato nella Figura 12.



   Figura 12

   1. Raccordo a 45°
   2. Flessibile idraulico con estremità del raccordo diritta

5. Accertatevi che il flessibile idraulico sia inserito come illustrato nella Figura 13.



   Figura 13

   1. Flessibile idraulico
   2. Pompa idraulica
   3. Valvola dello sterzo

6. Accertatevi che il flessibile e i raccordi siano allineati come illustrato nella Figura 11 e Figura 12 e che non ci siano aggrovigliamenti nel flessibile quando viene inserito accanto ai tubi idraulici esistenti.

Parti necessarie per questa operazione:

1. Utilizzate 6 viti a brugola (5/16" x ⅞"), 6 rondelle (11/16") e 6 dadi per fissare la protezione del flessibile al telaio.

   Accertatevi che tutti i tubi idraulici e i flessibili siano contenuti all’interno della protezione del flessibile come illustrato nella Figura 14.



   Figura 14

   1. Vite a brugola (5/16" x ⅞")
   2. Rondella (11/16")
   3. Dado
   4. Protezione del flessibile

2. Utilizzate 6 bulloni a testa tonda e 6 dadi per fissare la staffa di supporto dello sterzo al telaio (Figura 15).



   Figura 15

   1. Bullone a testa tonda
   2. Dado

3. Utilizzate 4 bulloni a testa esagonale (5/16" x 1"), 4 rondelle (¾") e 4 dadi per fissare la staffa di supporto dello sterzo alla staffa di supporto della valvola dello sterzo (Figura 16).



   Figura 16

   1. Dado
   2. Rondella (¾")
   3. Bullone a testa esagonale (5/16" x 1")

1. Abbassate la macchina rimuovendola dai cavalletti metallici.

2. Montate un attrezzo; fate riferimento alle istruzioni per il montaggio contenute nel Manuale dell’operatore del vostro trattorino

3. Eseguite i seguenti passaggi per spurgare l’aria dal sistema idraulico:

   • Abbassate e sollevate completamente l’attrezzo.

   • Girate completamente il volante a sinistra e a destra.
