Titreşim Azaltma Seti

1. Makineyi düz bir zemine park edin.

2. Park frenini etkinleştirin.

3. Ataşmanı indirin.

4. Motoru kapatın ve anahtarı çıkarın.

1. Makineye takılmış bir ataşmanınız varsa yerinden çıkarın; çekiş ünitenizin Kullanma Kılavuzunda bulunan çıkarma talimatlarına bakın.

2. PTO şaftını çalışma alanının dışındaki bir noktaya sabitlemek için bir kablo veya kablo bağı kullanın.

Bu prosedür için gerekli parçalar:

Bu setin sabitlenmeyen parçalar torbasında bir adet delme şablonu bulunur. Operatör platformunun 2 bölümünde delikler açarken kılavuz olarak bu şablonu şöyle kullanın:

1. Katılaştırıcı delme delikleri şablonunu delme şablonundan çıkarın.

   Note: Bu adımı makas kullanarak gerçekleştirebilirsiniz.



   Şekil 1

   1. Katılaştırıcı delme delikleri şablonu

2. Direksiyon kolonu tabanının çevresindeki cıvataları gevşetin ve tabanı yukarı kaldırın (Şekil 2).



   Şekil 2

   1. Direksiyon kolonu tabanı
   2. Cıvatalar

3. Katılaştırıcı delme şablonu kesiklerini Şekil 3 ile gösterildiği gibi platformun kesikleriyle hizalayın.



   Şekil 3

   1. Katılaştırıcı delme delikleri şablonu
   2. 3 delik açın (⅜ inç).

4. Delme şablonundaki delikler için gösterildiği gibi platformda 3 adet (⅜ inç) delik açın.

5. Cıvata ve somunu, Şekil 4 ile gösterildiği gibi çekiş kablosu braketinden sökün.

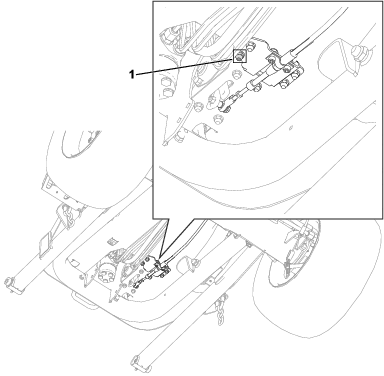

   Şekil 4

   1. Bu cıvata ve somunu, çekiş kablosu braketinden sökün.

6. Direksiyon montaj braketini, daha önce açtığınız platform delikleriyle hizalayın (Şekil 3 ile gösterildiği gibi).

7. Mevcut braket deliklerini kullanarak platformda 2 delik (⅜ inç) ile direksiyon valfi montaj braketinde 4 delik (⅜) açın (Şekil 5).

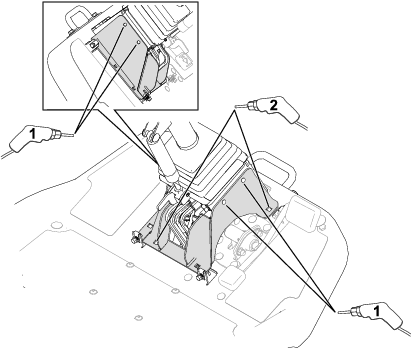

   Şekil 5

   1. Direksiyon valfi montaj braketinde delikler (⅜ inç) açın.
   2. Platformda delikler (⅜ inç) açın.

8. Delme şablonundaki delik ile platform deliklerini hizalayın.



   Şekil 6

   1. Şablonun delikleri ile platformun delikleri hizalanmış.
   2. Delme şablonu
   3. 6 delik açın (⅜ inç).

9. Delme şablonundaki delikler için gösterildiği gibi platformda 6 adet (⅜ inç) delik açın.

Mevcut sert hidrolik hattını Şekil 7 ile gösterildiği gibi çıkarın.

Hidrolik hattı şu portlara bağlanır:

• Direksiyon valfi:

• Hidrolik pompa:

Şekil 7

1. Hidrolik hattı
2. Hidrolik pompa
3. Direksiyon valfi

Bu prosedür için gerekli parçalar:

1. Bir kriko kullanarak makineyi yükseltin; çekiş ünitenizin Kullanma Kılavuzunda bulunan Makinenin Yükseltilmesi prosedürüne bakın.

2. Sağ ön lastiği (operatör konumundan bakıldığında) makineden sökün.



   Şekil 8

   1. Tekerlek göbeği
   2. Lastik
   3. Bijon somunu

3. Mevcut şasi borusu deliklerini kullanarak platformda 2 delik (11/32 inç veya 9 mm) açın.



   Şekil 9

   1. Şasi borusu
   2. Platform
   3. Mevcut şasi borusu delikleri üzerinden delikler açın (9 mm).

4. 2 altıgen vida (5/16 x 1¾ inç), 2 rondela (11/16 inç) ve 2 somun kullanarak platformu şasi borusuna sabitleyin.



   Şekil 10

   1. Altıgen vida
   2. Rondela(11/16 inç)
   3. Somun

5. Lastiği takın.

Bu prosedür için gerekli parçalar:

1. Mevcut bağlantı parçasını hidrolik pompadan çıkarın ve düz bağlantı parçasıyla değiştirin.

2. 45° hidrolik hortum bağlantı parçasını yeni düz bağlantı parçasına bağlayın ve Şekil 11 ile gösterildiği gibi 50° yönlendirin.



   Şekil 11

   1. 50°
   2. 45° bağlantı parçası uçlu hidrolik hortumu
   3. Düz bağlantı parçası

3. Mevcut bağlantı parçasını direksiyon valfinden çıkarın, 45° bağlantı parçasıyla değiştirin ve bu yeni parçayı öne doğru yönlendirin.

4. Düz hidrolik hortum bağlantı parçasını Şekil 12 ile gösterildiği gibi yeni 45° bağlantı parçasına bağlayın.



   Şekil 12

   1. 45° bağlantı parçası
   2. Düz bağlantı parçası uçlu hidrolik hortumu

5. Hidrolik hortumunun Şekil 13 ile gösterildiği gibi yönlendirildiğini kontrol edin.



   Şekil 13

   1. Hidrolik hortumu
   2. Hidrolik pompa
   3. Direksiyon valfi

6. Hortum ile bağlantı parçalarının Şekil 11 ve Şekil 12 ile gösterildiği gibi hizalandığını ve hortumun mevcut hidrolik hatlarının yanına doğru yönlendirilince bükülmediğini kontrol edin.

Bu prosedür için gerekli parçalar:

1. 6 altıgen vida (5/16 x ⅞ inç), 6 rondela (11/16 inç) ve 6 somun kullanarak hortum koruyucuyu şasiye sabitleyin.

   Tüm hidrolik hat ve hortumlarının Şekil 14 ile gösterildiği gibi hortum koruyucunun içine girdiğini kontrol edin.



   Şekil 14

   1. Altıgen vida (5/16 x ⅞ inç)
   2. Rondela(11/16 inç)
   3. Somun
   4. Hortum koruyucu

2. 6 taşıyıcı cıvata ve 6 somun kullanarak direksiyon montaj braketini şasiye sabitleyin (Şekil 15).



   Şekil 15

   1. Taşıyıcı cıvata
   2. Somun

3. 4 altıgen cıvata (5/16 x 1 inç), 4 rondela (¾ inç) ve 4 somun kullanarak direksiyon montaj braketini direksiyon valfi montaj braketine sabitleyin (Şekil 16).



   Şekil 16

   1. Somun
   2. Rondela (¾ inç)
   3. Altıgen cıvata (5/16 x 1 inç)

1. Makineyi kriko ayaklarından indirin.

2. Bir ataşman takın; çekiş ünitenizin Kullanma Kılavuzunda bulunan takma talimatlarına bakın.

3. Hidrolik sistemindeki havayı boşaltmak için aşağıdaki adımları uygulayın:

   • Ataşmanı sonuna kadar indirip tekrar yukarı kaldırın.

   • Direksiyonu sonuna kadar sola ve sağa döndürün.
