Sats med bakdörr i karbonatplast

1. Parkera maskinen på en plan yta.

2. Flytta transmissionsspaken till läget P (parkering).

3. Stäng av motorn och ta ut nyckeln.

Ta bort axelbältena enligt Figur 1.

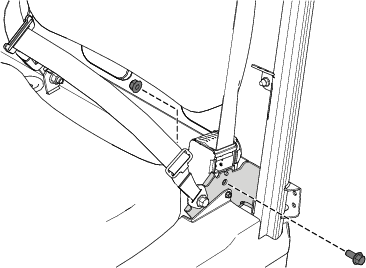

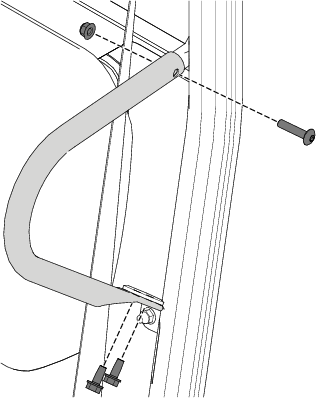

Figur 1

Delar som behövs till detta steg:

1. Ta bort flänsskruven (1 x 2,5 cm) och låsmuttern (1 cm) som håller fast säkerhetsbältets indragningsanordning (Figur 2).

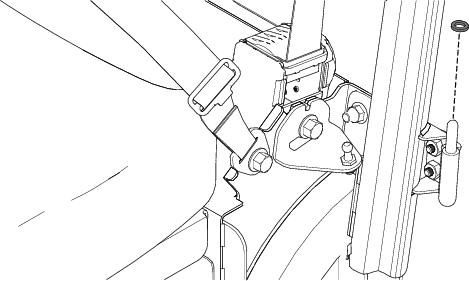

   Figur 2

2. Använd den tidigare avlägsnade flänsskruven (1 x 2,5 cm) samt låsmuttern (1 cm) och fäst den vänstra dörrens stagfäste på säkerhetsbältets fäste (Figur 3).

3. Dra åt flänsskruven (1 x 2,5 cm) och låsmuttern (1 cm) till 70 Nm.

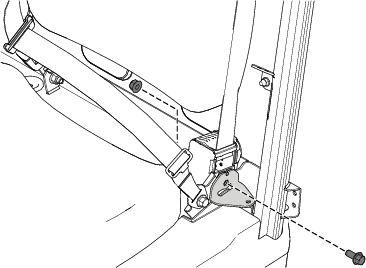

   Figur 3

4. Fäst ett stagfäste på det högra spärrfästet med en låsmutter (0,75 cm) enligt Figur 4.

5. Dra åt låsmuttern (0,75 cm) till 23 Nm.

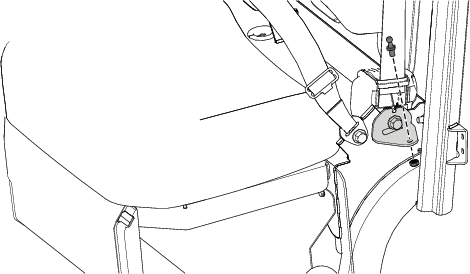

   Figur 4

6. Upprepa denna procedur på den högra sidan av maskinen.

Delar som behövs till detta steg:

1. Fäst de två vänstra gångjärnen på dörrtappfästet på vältskyddet löst med fyra flänsskruvar (M8 x 20 mm) och två mutterplattor (Figur 5).

   Fäst gångjärnen på vältskyddets bakre sida enligt Figur 5.

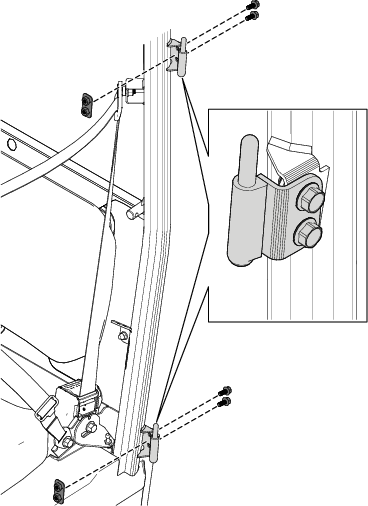

   Figur 5

2. Montera en distansbricka på varje dörrgångjärn på vänster sida (Figur 6).



   Figur 6

3. Montera den vänstra dörren på gångjärnen.

4. Fäst en gasfjäder på de vänstra stagfästena (Figur 7).

   Se till att gasfjädern riktas enligt Figur 7.

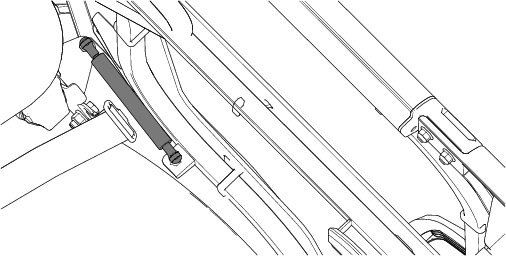

   Figur 7

5. Stäng den vänstra dörren.

6. Låt två personer justera den vänstra dörren så att den är i nivå med vältskyddet.

   Du kan behöva lossa på fästelementen på dörren för att hjälpa till att justera dörren.

7. Dra åt de fyra skruvarna (M8 x 20 mm) till 26 Nm när dörren är i nivå med vältskyddet.

8. Öppna den vänstra dörren.

9. Fäst ett spärrfäste löst på det vänstra dörrspärrfästet med hjälp av en mutterplatta, två flänsskruvar (M8 x 20 mm), en Belleville-bricka, en plan bricka, 1 fäststift och en sexkantsmutter enligt Figur 8.

   Se till att du riktar den böjda delen av Belleville-brickan bort från spärrfästet.

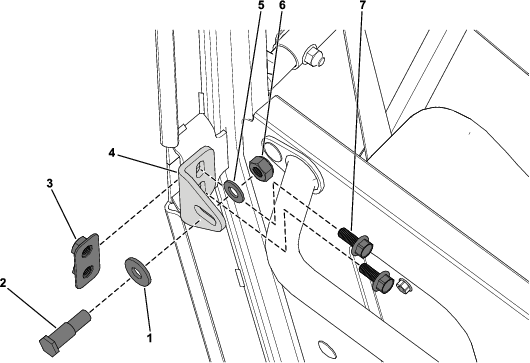

   Figur 8

   1. Belleville-bricka
   2. Fäststift
   3. Mutterplatta
   4. Spärrfäste
   5. Planbricka
   6. Sexkantsmutter
   7. Flänsskruv (M8 x 20 mm)

10. Sätt dig i förarsätet och stäng dörren.

11. Dra åt de två flänsskruvarna (M8 x 20 mm) till 26 Nm och sexkantsmuttern till 51 Nm.

    Se till så att dörren stängs helt. Om den inte stängs helt justerar du spärren och försöker igen.

12. Upprepa denna procedur på den högra sidan av maskinen.
