Kit de puerta trasera de policarbonato

1. Aparque la máquina en una superficie nivelada.

2. Cambie la palanca de la transmisión a la posición P (Aparcar).

3. Apague el motor y retire la llave.

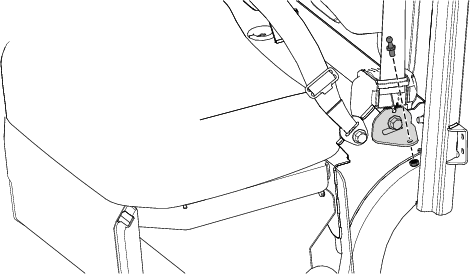

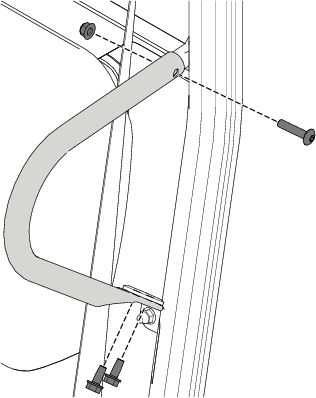

Retire las barras de seguridad de hombros, tal y como se muestra en la Figura 1.

Figura 1

Piezas necesarias en este paso:

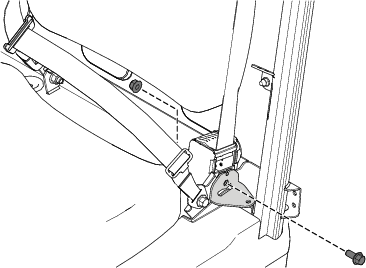

1. Retire el perno con arandela prensada (7/16" x 1") y la contratuerca (7/16") que fijan el retractor del cinturón de seguridad (Figura 2).



   Figura 2

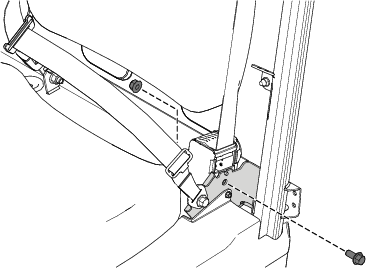

2. Con el perno con arandela prensada (7/16" x 1") y la contratuerca (7/16") retirados anteriormente, fije el soporte de puntal de la puerta izquierda al soporte del cinturón de seguridad (Figura 3).

3. Apriete el perno con arandela prensada (7/16" x 1") y la contratuerca (7/16") a 70 N∙m.



   Figura 3

4. Instale un bastidor de puntal en el soporte de puntal de la puerta izquierda con una contratuerca (5/16"), tal y como se muestra en la Figura 4.

5. Apriete la contratuerca (5/16") a 23 N∙m.



   Figura 4

6. Repita este procedimiento en el lado derecho de la máquina.

Piezas necesarias en este paso:

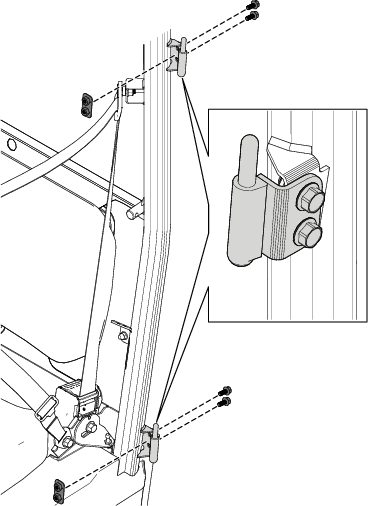

1. Instale provisionalmente las 2 bisagras de la puerta izquierda en el soporte de pivote de puerta en el ROPS con 4 pernos con arandela prensada (M8 x 20 mm) y 2 placas de tuercas (Figura 5).

   Instale las bisagras al lateral trasero del soporte del ROPS, tal y como se muestra en la Figura 5.



   Figura 5

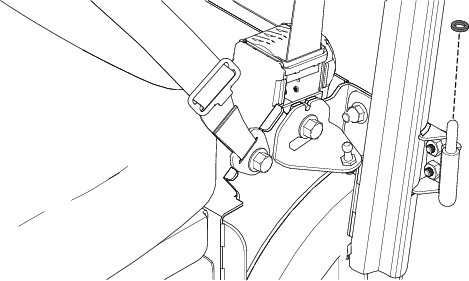

2. Instale una arandela con espaciador en cada bisagra de la puerta izquierda (Figura 6).



   Figura 6

3. Instale la puerta izquierda en las bisagras.

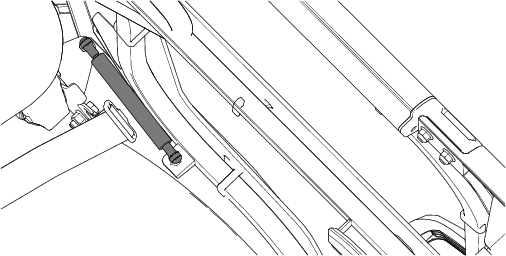

4. Coloque un resorte a presión de gas en el bastidor del puntal izquierdo (Figura 7).

   Asegúrese de orientar el resorte a presión de gas tal y como se muestra en la Figura 7.



   Figura 7

5. Cierre la puerta izquierda.

6. Con ayuda de otra persona, alinee la puerta izquierda con el ROPS.

   Puede que tenga que aflojar las fijaciones en la puerta para facilitar el ajuste de la puerta.

7. Cuando la puerta esté alineada correctamente con el ROPS, apriete los 4 pernos con arandela prensada (M8 x 20 mm) a 26 N∙m.

8. Abra la puerta izquierda.

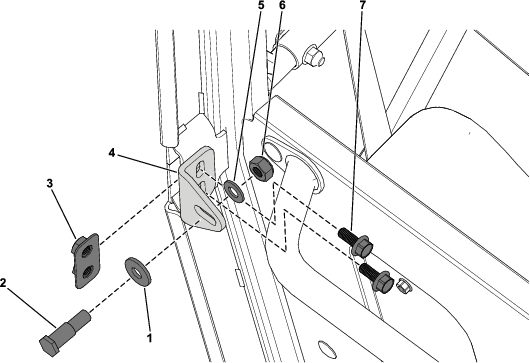

9. Instale provisionalmente un soporte de cierre en el soporte de cierre de la puerta izquierda con 1 placa de tuercas, 2 pernos con arandela prensada (M8 x 20 mm), 1 arandela Belleville, 1 arandela plana, 1 pasador de cerradero y 1 tuerca hexagonal, tal y como se muestra en la Figura 8.

   Asegúrese de que orienta la parte curvada de la arandela Belleville alejada del soporte de cierre.



   Figura 8

   1. Arandela Belleville
   2. Pasador de cerradero
   3. Placa de tuercas
   4. Soporte de cierre
   5. Arandela plana
   6. Tuerca hexagonal
   7. Perno con arandela prensada (M8 x 20 mm)

10. Siéntese en el asiento del operador y cierre la puerta.

11. Apriete los 2 pernos con arandela prensada (M8 x 20 mm) a 26 N∙m y la tuerca hexagonal a 51 N∙m.

    Asegúrese de que la puerta se cierra con seguridad. De lo contrario, ajuste el cierre y vuelva a intentarlo.

12. Repita este procedimiento en el lado derecho de la máquina.
