Important: Debe instalar el kit de consola superior (modelo 08130) antes de instalar este kit.
Aparque la máquina en una superficie nivelada.
Cambie la palanca de la transmisión a la posición P (APARCAR).
Apague el motor y retire la llave.
Espere a que el motor se enfríe totalmente.
Desconecte el cable negativo (-) del borne de la batería.
Important: Si ya ha instalado el toldo y ha dirigido el arnés de cables del Kit de consola superior (Modelo 08130) en la parte trasera izquierda del toldo, omita este procedimiento y continúe con Retirada de la consola y enrutado del arnés de cables.

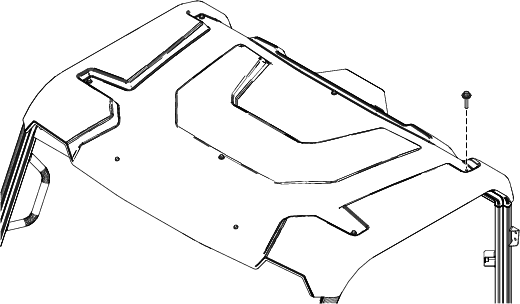

Important: Si no ha enrutado los cables con la marca (baliza) del Kit de consola superior en la parte trasera izquierda del toldo, retire solo el perno de la parte trasera izquierda, tal y como se muestra en la Figura 3. Eleve la esquina del toldo y enrute el arnés de cables hacia atrás, a lo largo del ROPS y del toldo. A continuación, instale el perno que retiró anteriormente.
Si ya ha instalado el Kit de consola superior y ha enrutado los cables con la marca (baliza), omita este paso y continúe con el paso 2.
Retire los 8 tornillos que fijan la consola superior y retire la consola (Figura 4).
Conserve los 8 tornillos y la consola superior para su instalación posterior.

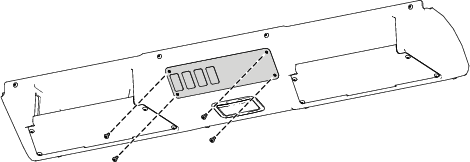

Retire el soporte del interruptor de la consola superior (Figura 5).
Conserve el soporte y los 4 tornillos para su instalación posterior.
Si ya ha realizado este paso, omítalo y continúe con el paso 5.

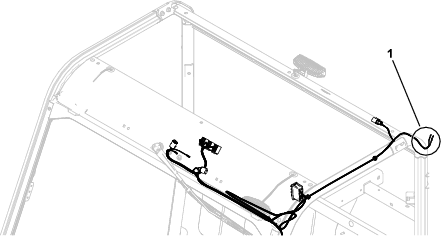

Dirija la pata del arnés de cables con los 2 terminales planos hacia el área trasera izquierda de los postes de la barra antivuelco (Figura 6).
Instale la consola que retiró anteriormente con los 8 tornillos (Figura 4).
Apriete los 8 tornillos a 339 N∙cm.

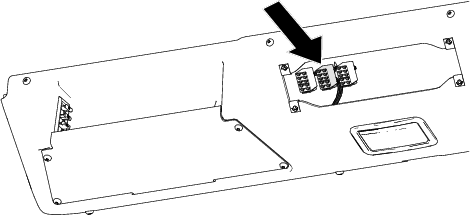

Dirija el conector hembra de 8 vías con la etiqueta (Interruptor de la baliza) a través de la abertura en la que retiró el soporte del interruptor de la consola (Figura 7).
Piezas necesarias en este paso:
Interruptor de la baliza | 1 |
Desde debajo del panel de control de la cabina, presione sobre el tapón para retirarlo del hueco indicado en Figura 8.
Instale el interruptor en el soporte del interruptor de la consola (Figura 8).
Alinee el soporte del interruptor de la consola en la abertura y conecte el interruptor basculante en el conector hembra de 8 vías (Figura 9).
Fije el soporte del interruptor de la consola que retiró anteriormente en la consola superior (Figura 5). Apriete los 4 tornillos a 11,3 N∙m.
Conecte el interruptor de la baliza en el conector del arnés de cables con la etiqueta (Interruptor de la baliza) en el taladro del panel de control (Figura 8).
Piezas necesarias en este paso:
Soporte de montaje de la baliza | 1 |
Perno | 2 |
Tuercas | 2 |
Utilice 2 pernos y 2 tuercas para fijar el soporte al punto de elevación trasero izquierdo de la barra antivuelco, tal y como se muestra en la Figura 10.
Piezas necesarias en este paso:
Baliza | 1 |
Conjunto de base de la baliza | 1 |
Retire el conector de la baliza de la base de la baliza (Figura 11).

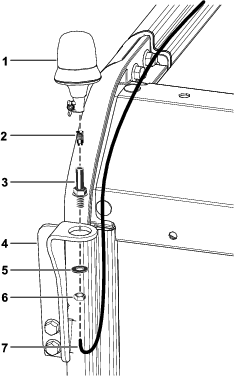

Enrute el arnés de cables hacia arriba por la contratuerca, la arandela, el soporte de la baliza y la base de la baliza, y conéctelo al conector de la baliza (Figura 11).
Instale el conector de la baliza en la base de la baliza girando la base de la baliza (Figura 11).
Note: De esta manera se evita torcer el arnés de cables.
Monte la base de la baliza en el soporte de montaje de la baliza con la contratuerca incluida (Figura 11).
Enchufe la baliza en la base y apriete la tuerca de orejeta.
Fije el toldo que retiró anteriormente con los pernos, las arandelas y los espaciadores (Figura 3).
Conecte el cable negativo (–) de la batería al borne de la batería.
Posición abajo – Apagada
Posición arriba – Encendida
