Kit de pneus e rodas de liga leve de 27 pol.

1. Estacione a máquina numa superfície nivelada.

2. Mova a alavanca da transmissão para a posição P (estacionar).

3. Desligue o motor e retire a chave.

4. Eleve a máquina utilizando um macaco e apoie a máquina usando preguiças.

   Ao elevar a dianteira da máquina com um macaco, coloque sempre um bloco em madeira (ou em material semelhante) entre o macaco e o chassis.

   Perigo

   Uma máquina apoiada por um macaco pode tornar-se instável e deslizar do macaco, ferindo quem se encontrar por baixo.

   • Não coloque o motor em funcionamento com a máquina apoiada num macaco, uma vez que a vibração do motor ou o movimento das rodas pode fazer com que a máquina se solte do macaco.

   • Retire sempre a chave da ignição antes de sair da máquina.

   • Bloqueie as rodas quando a máquina estiver suspensa no macaco.

   O ponto de suspensão na zona dianteira da máquina fica na placa inferior do chassis central.



   Figura 1

   1. Ponto de suspensão dianteiro

   O ponto de suspensão traseiro da máquina encontra-se no suporte da cavidade traseiro.



   Figura 2

   1. Ponto de suspensão traseiro

Remova as 4 porcas de rodas e rodas da máquina.

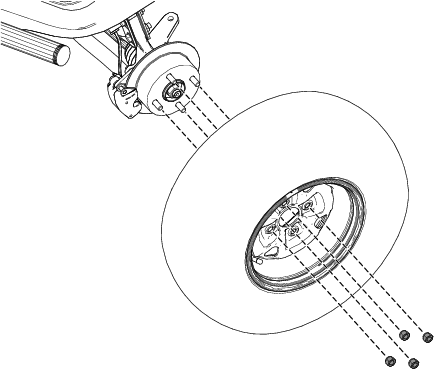

Figura 3

Mostrado o conjunto da roda frontal esquerdo

Peças necessárias para este passo:

1. Instale os 2 conjuntos de rodas frontais e os 2 conjuntos de rodas traseiras usando as 4 porcas de cada roda fornecidas.

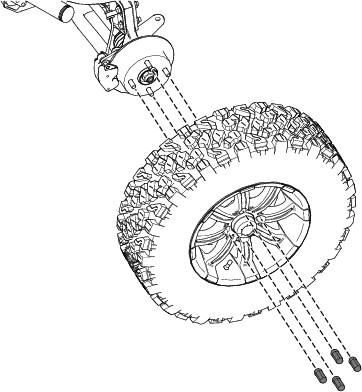

   Figura 4

   Mostrado o conjunto da roda frontal esquerdo

2. Utilizando uma chave de parede fina, aperte as porcas de roda num padrão cruzado com 108 N∙m



   Figura 5

3. Ajuste a pressão dos pneus em cada conjunto de rodas de acordo com a recomendação do fabricante.

4. Após as primeiras 10 horas de utilização, inspecione e reaperte as porcas das rodas.
