Overhengende konsollsett

Workman® UTX-personnyttekjøretøy

Model No. 08130-Serial No. and Up

Important: Hvis du monterer dette settet og arbeidslyssettet (modell 08131) samtidig, installerer du arbeidslyssettet først og deretter det overhengende konsollsettet.

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler.
decal144-1143

144-1143

  1. Advarsel – les brukerhåndboken.
  2. Advarsel – alle operatører bør læres opp før de bruker maskinen.
  3. Advarsel – bruk hørselsvern.
  4. Kollisjonsfare – ikke bruk maskinen på offentlige veier, gater eller motorveier.
  5. Advarsel – ikke la personer under 16 år bruke maskinen.
  6. Advarsel – ikke bruk maskinen under påvirkning av rusmidler eller alkohol.
  7. Fallfare – ta aldri med passasjerer på lasteplanet. Ta aldri med ekstra passasjerer inn mellom setene.
  8. Brannfare – slå av motoren når du fyller på maskinens drivstofftank.
  9. Advarsel – flytt girspaken til P (PARK)-stilling, vri nøkkelen til av-posisjon og fjern nøkkelen før du forlater maskinen.

Montering

Klargjøre maskinen

  1. Parker maskinen på et jevnt underlag.

  2. Flytt girspaken til P (PARKERING)-stillingen.

  3. Slå av motoren og ta ut nøkkelen.

  4. Vent til motoren har kjølt seg helt ned.

    g364252

    Figur 1

  5. Koble den negative (-) batterikabelen fra polen på batteriet.

    g365494

    Figur 2

    1. Negativ (-) batterikabel
    2. Batteripol

Føre ledningssatsen og montere taklyset

Deler som er nødvendige for dette trinnet:

Ledningssatsen1
Taklys1

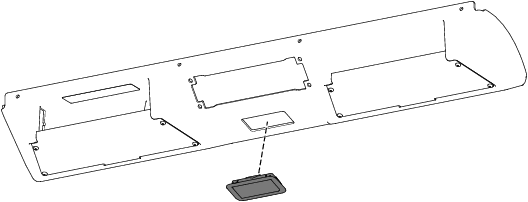

  1. Monter taklyset på den overhengende konsollen (Figur 3).

    g384279

    Figur 3

  2. Før ledningssatsen gjennom øvre venstre åpning i den overhengende konsollen, som vist i Figur 4.

    Note: Hvis du ikke monterer arbeidslyssettet, frontruten og vindusviskersettet og/eller signalgiversettet, må kontaktene oppbevares øverst på den overhengende konsollen.

    Note: Oppbevar den ubrukte delen av ledningssatsen i nærheten av sikringsblokken.

  3. Koble taklyset til koblinger på ledningssatsen (Figur 4).

    Sikre at du kobler ledningene til taklyset, som vist iFigur 4.

    g384280

    Figur 4

    1. Grå kontakt
    2. Svart kontakt
    3. Før ledningssatsen herfra.

Montere den overhengende konsollen

Deler som er nødvendige for dette trinnet:

Overhengende konsoll1
Støttebrakett1
Gjengeskjærende sekskantshodeskrue (¼ x ⅝ tomme)8
Konsollbryterbrakett1
Hastighetsmutter4
Gjengeskjærende sekskantshodeskrue (¼ x ⅝ tomme)4
Plugg4

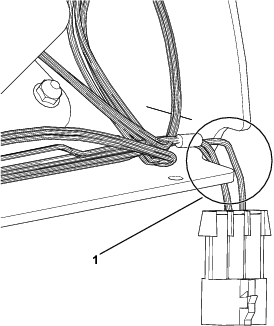

  1. Før kontakten med tre pinner og ledningssats gjennom åpningen av den overhengende konsollen før du installerer den overhengende konsollen (Figur 5).

    g364605

    Figur 5

    1. Før kontakten med tre pinner gjennom denne åpningen.

  2. Monter øvre del av den overhengende konsollen til fremre tverrbinding med fire gjengeskjærende sekskanthodeskruer (¼ x ⅝ tomme), som vist i Figur 6.

    g384223

    Figur 6

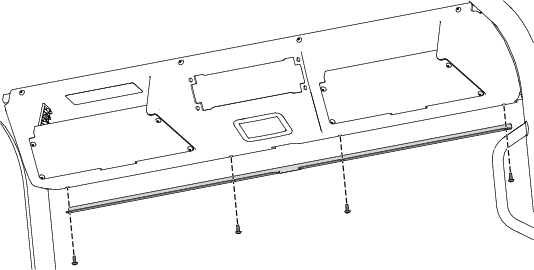

  3. Monter nedre del av den overhengende konsollen og støttebraketten med fire gjengeskjærende sekskanthodeskruer (¼ x ⅝ tomme), som vist i Figur 7.

    g384222

    Figur 7

  4. Trekk til de åtte gjengeskjærende sekskanthodeskruene (¼ x ⅝ tomme) til 3,39 Nm.

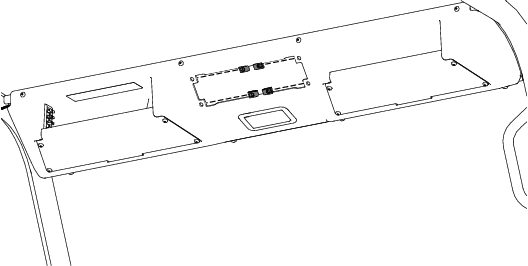

  5. Monter de fire hastighetsmutterne til den overhengende konsollen (Figur 8).

    g384225

    Figur 8

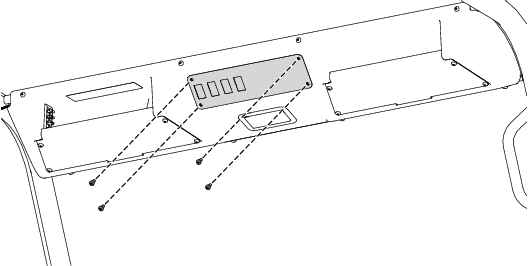

  6. Fest konsollbryterbraketten til de fire hastighetsmutterne ved bruk av fire gjengeskjærende sekskanthodeskruer (¼ x ⅝ tomme), som vist i Figur 9.

  7. Trekk til de fire gjengeskjærende sekskanthodeskruer (¼ x ⅝ tomme) til 6 Nm.

    g384226

    Figur 9

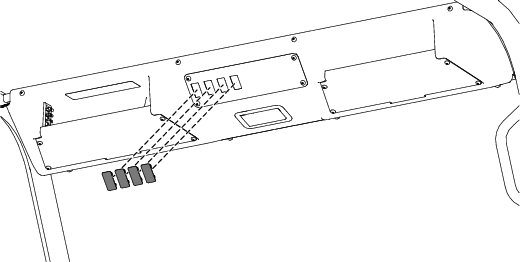

  8. Monter de fire pluggene på konsollbryterbraketten (Figur 10).

    g384224

    Figur 10

Montere ledningskanalen

Deler som er nødvendige for dette trinnet:

Ledningskanal1
Pakning1

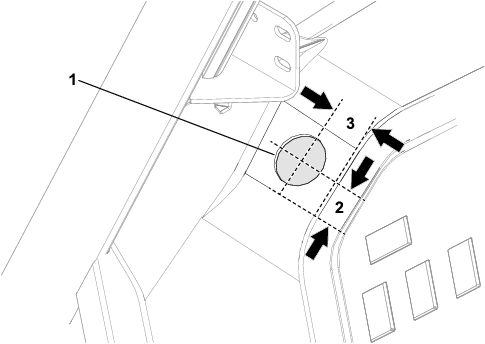

  1. Bruk dimensjonene som vises i Figur 11, bor et 38 mm (1½ tommer) diameters hull inn i dashbordet.

    g384221

    Figur 11

    1. Bor hullet på 38 mm (1½ tommer) her.
    2. 28 mm (1⅛ tommer)
    3. 33,5 mm (1 5/16 tommer)

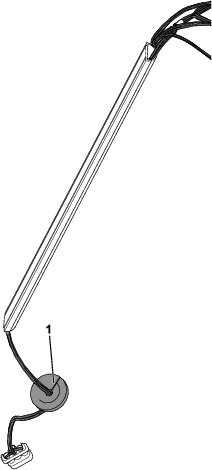

  2. Monter ledningssatsen med 3-pinners kontakt i ledningskanal (Figur 12).

  3. Før ledningssatsen gjennom sporet i gummitetningen (Figur 12).

    g364606

    Figur 12

    1. Spor i gummitetningen

  4. Før 3-pinners koblingen gjennom hullet du boret i trinn 1.

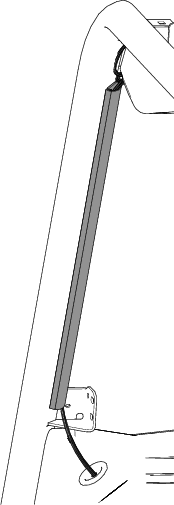

  5. Monter gummitetningen i hullet i dashbordet (Figur 13).

  6. Fest ledningskanalen til den flate overflaten på fremsiden, venstre veltebøyle (Figur 13).

    g364604

    Figur 13

  7. Åpne panseret.

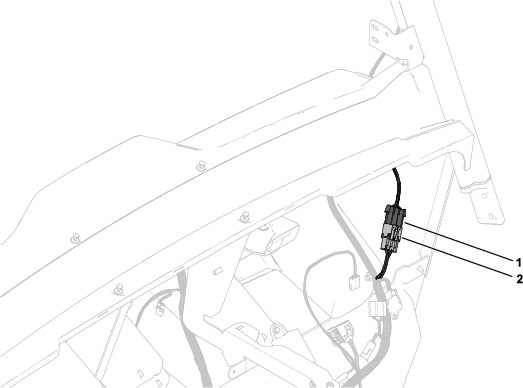

  8. Koble settets ledningssats til maskinens ledningssatskontakt merket (Figur 14 – grensesnitt for førerhus).

    g365922

    Figur 14

    1. Ledningssatskontakt
    2. Kontakt for maskinledningsnettet merket (grensesnitt for førerhus)

  9. Lukk panseret.

Koble til batteriet

Koble den negative (-) batterikabelen til batteripolen.

g365493

Figur 15

  1. Negativ (-) batterikabel
  2. Batteripol
