Important: Om du installerar den här satsen och arbetsbelysningssatsen (modell 08131) samtidigt ska du först montera arbetsbelysningssatsen och sedan konsolsatsen.

Säkerhet

Säkerhets- och instruktionsdekaler

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.

144-1143

Varning – läs bruksanvisningen.
Varning – alla användare måste utbildas innan de använder maskinen.
Varning – bär hörselskydd.
Kollisionsrisk – använd inte maskinen på allmänna gator, vägar eller motorvägar.
Varning – låt inte personer under 16 år använda maskinen.
Varning –använd inte maskinen om du är påverkad av alkohol, läkemedel eller andra droger.
Fallrisk – transportera inte passagerare på flaket. Transportera inte extrapassagerare mellan sätena.
Brandrisk – stäng av motorn när du fyller på bränsle i maskinen.
Varning – för transmissionsspaken till läget P (PARKERA), vrid nyckeln till avstängt läge och ta ut nyckeln innan du lämnar maskinen.

Montering

Förbereda maskinen

Parkera maskinen på en plan yta.
För transmissionsspaken till läget P (PARKERING).
Stäng av motorn och ta ut nyckeln.
Vänta tills motorn har svalnat helt.

Figur 1
Koppla loss batteriets minuskabel (-) från batteripolen.
Figur 2
1. Batteriets minuskabel (-)
2. Batteripol

Dra kablaget och montera takbelysningen

Delar som behövs till detta steg:

Kablage	1
Takbelysning	1

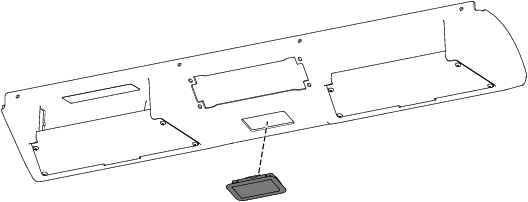

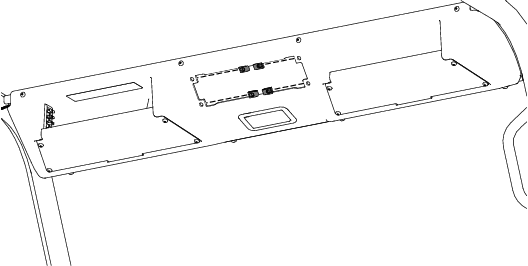

Montera takbelysningen på den överliggande konsolen (Figur 3).

Figur 3

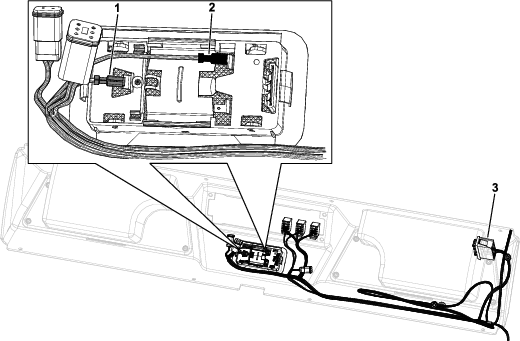

Dra kablaget genom den övre vänstra öppningen i den överliggande konsolen enligt Figur 4.

Note: Om du inte installerar arbetsbelysningssatsen, vindrute- och torkarsatsen och/eller varningslampans sats ska du förvara kontakterna högst upp på insidan av den överliggande konsolen.

Note: Förvara den oanvända delen av kablaget nära säkringsblocket.
Anslut takbelysningen till kablagets kontakter (Figur 4).

Se till att du ansluter kablarna till takbelysningen enligt Figur 4.
Figur 4
1. Grå kontakt
2. Svart kontakt
3. Dra kablaget med början här.

Montera den överliggande konsolen

Delar som behövs till detta steg:

Överliggande konsol	1
Stödfäste	1
Gängformande skruv (¼ x ⅝ tum)	8
Manöverbordskontaktens fäste	1
Hastighetsmutter	4
Gängformande skruv (¼ x ⅝ tum)	4
Plugg	4

Dra kontakten med tre stift och kablaget genom öppningen på den överliggande konsolen innan du monterar den överliggande konsolen (Figur 5).
Figur 5
1. Dra kontakten med tre stift genom den här öppningen.

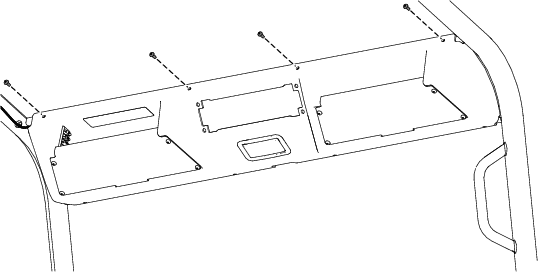

Fäst överdelen på den överliggande konsolen till den främre tvärbindningen med fyra gängformande skruvar (¼ x ⅝ tum) enligt Figur 6.

Figur 6
Fäst underdelen på den överliggande konsolen och stödfästet med fyra gängformande skruvar (¼ x ⅝ tum) enligt Figur 7.

Figur 7
Dra åt de åtta gängformande skruvarna (¼ x ⅝ tum) till 3,39 Nm.
Montera de fyra hastighetsmuttrarna på den överliggande konsolen (Figur 8).

Figur 8

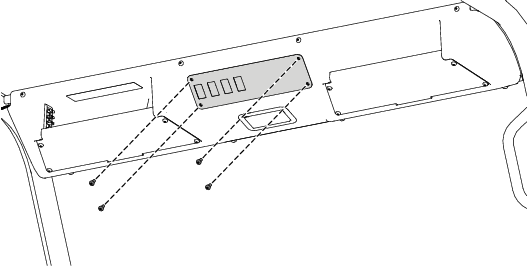

Fäst manöverbordskontaktens fäste till de fyra hastighetmuttrarna med fyra gängformande skruvar (¼ x ⅝ tum) enligt Figur 9.
Dra åt de fyra gängformande skruvarna (¼ x ⅝ tum) till 6 Nm.

Figur 9
Montera de fyra pluggarna på manöverbordskontaktens fäste (Figur 10).

Figur 10

Montera kabelkanalen

Delar som behövs till detta steg:

Kabelkanal	1
Hylsa	1

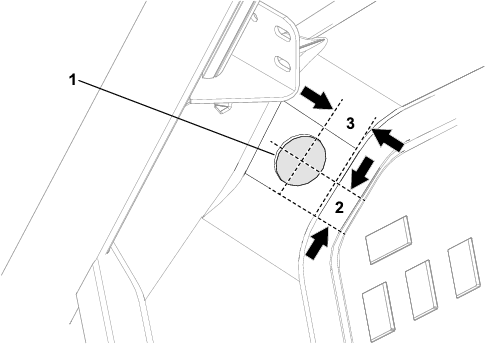

Borra ett hål på 38 mm i diameter i instrumentpanelen med hjälp av måtten som visas i Figur 11.
Figur 11
1. Borra hålet på 38 mm i diameter här.
2. 28 mm
3. 33,5 mm

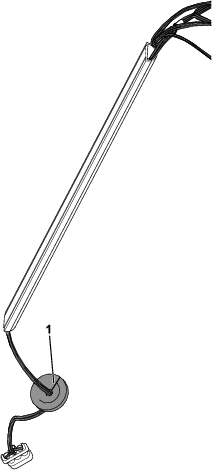

Dra kablaget och kontakten med tre stift genom kabelkanalen (Figur 12).
För kablaget genom skåran i hylsan (Figur 12).
Figur 12
1. Skåra i hylsan
Dra kontakten med tre stift genom hålet som du borrade i steg 1.
Montera hylsan i hålet på instrumentpanelen (Figur 13).

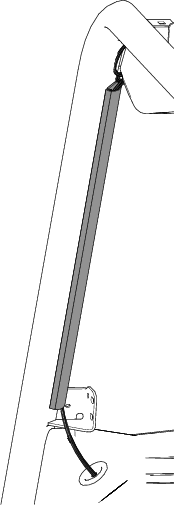

Fäst kabelkanalen på den plana ytan på framsidan av den främre vänstra störtbågen (Figur 13).

Figur 13
Lyft upp motorhuven.

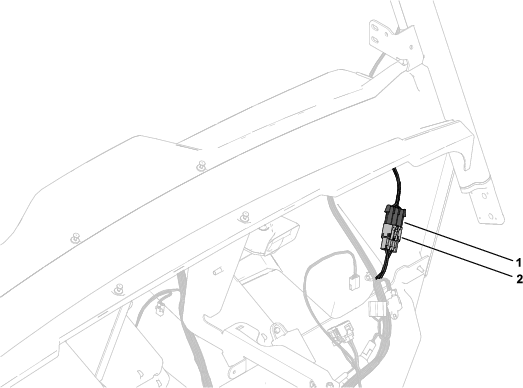

Anslut satsens kablagekontakt till maskinens kablagekontakt märkt (Figur 14).
Figur 14
1. Satsens kablagekontakt
2. Maskinens kablagekontakt märkt
Stäng motorhuven.
