Комплект потолочной консоли

Технологический автомобиль Workman® UTX с возможностью перевозки пассажиров

Model No. 08130-Serial No. and Up

Important: Если вы устанавливаете этот комплект одновременно с комплектом рабочих фонарей (модель 08131), установите сначала комплект рабочих фонарей, а затем комплект потолочной консоли.

Техника безопасности

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. При отсутствии или повреждении наклейки следует установить новую наклейку.
decal144-1143

144-1143

  1. Осторожно! Прочтите Руководство оператора.
  2. Внимание! Все операторы должны пройти обучение, прежде чем приступить к эксплуатации машины.
  3. Осторожно! Используйте средства защиты органов слуха.
  4. Опасность столкновения! Запрещается эксплуатировать автомобиль на общественных улицах, дорогах или магистралях.
  5. Внимание! Не позволяйте лицам в возрасте младше 16 лет управлять машиной.
  6. Внимание! Запрещается эксплуатировать машину под воздействием лекарственных препаратов или алкоголя.
  7. Опасность падения! Запрещается перевозить пассажиров в грузовом кузове; запрещается перевозить дополнительных пассажиров в пространстве между сиденьями.
  8. Опасность возгорания! Заглушите двигатель перед заправкой машины топливом.
  9. Внимание! Переключите коробку передач в положение P (Стоянка), поверните ключ в положение «Выкл.» и извлеките ключ, прежде чем покинуть машину.

Монтаж

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Переведите рычаг коробки передач в положение P (Стоянка).

  3. Выключите двигатель и извлеките ключ из замка зажигания.

  4. Подождите, пока двигатель полностью остынет.

    g364252

    Рисунок 1

  5. Отсоедините отрицательный (-) провод от от полюсного штыря аккумулятора.

    g365494

    Рисунок 2

    1. Отрицательный (-) кабель аккумулятора
    2. Штырь аккумулятора

Прокладка жгута проводов и установка плафона внутреннего освещения

Детали, требуемые для этой процедуры:

Жгут проводов1
Плафон внутреннего освещения1

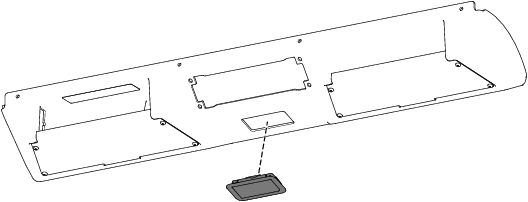

  1. Установите плафон внутреннего освещения на потолочную консоль (Рисунок 3).

    g384279

    Рисунок 3

  2. Проложите жгут проводов через верхнее левое отверстие в потолочной консоли, как показано на Рисунок 4.

    Note: Если вы не устанавливаете комплект рабочих фонарей, комплект ветрового стекла и стеклоомывателя и/или комплект проблескового маячка, оставьте разъемы внутри верхней части потолочной консоли.

    Note: Оставьте неиспользованную часть жгута проводов рядом с блоком предохранителей.

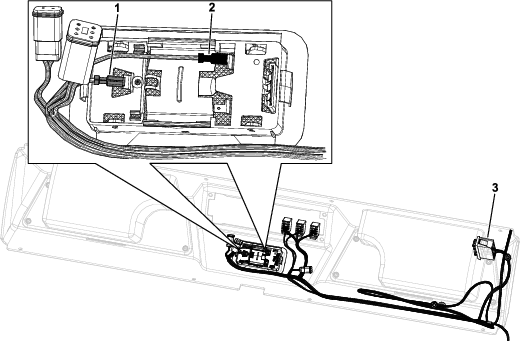

  3. Подсоедините плафон внутреннего освещения к разъемам на жгуте проводов (Рисунок 4).

    Убедитесь в том, что вы подсоединили провода к плафону так, как показано на Рисунок 4.

    g384280

    Рисунок 4

    1. Серый разъем
    2. Черный разъем
    3. Проложите жгут проводов, начиная отсюда.

Установка потолочной консоли

Детали, требуемые для этой процедуры:

Потолочная консоль1
Опорный кронштейн1
Самонарезающий винт (¼ x ⅝ дюйма)8
Кронштейн переключателя консоли1
Гайка из листового металла4
Самонарезающий винт (¼ x ⅝ дюйма)4
Заглушка4

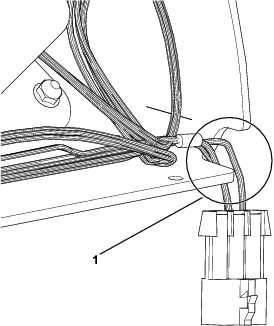

  1. Проложите 3-штыревой разъем и жгут проводов через отверстие в потолочной консоли, прежде чем устанавливать потолочную консоль (Рисунок 5)

    g364605

    Рисунок 5

    1. Проложите 3-штыревой разъем через это отверстие.

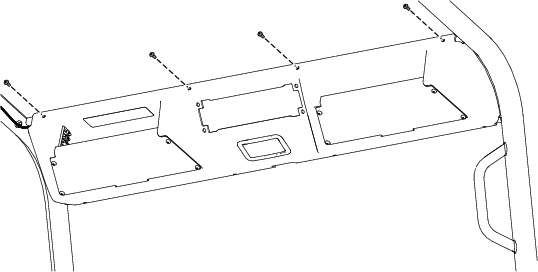

  2. Прикрепите верхнюю часть потолочной консоли к передней поперечине с помощью 4 самонарезающих винтов (¼ x ⅝ дюйма), как показано на Рисунок 6.

    g384223

    Рисунок 6

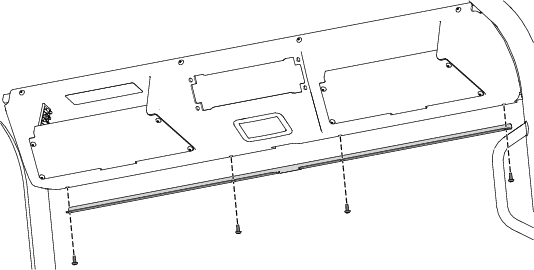

  3. Прикрепите нижнюю часть потолочной консоли и опорный кронштейн с помощью 4 самонарезающих винтов (¼ x ⅝ дюйма), как показано на Рисунок 7.

    g384222

    Рисунок 7

  4. Затяните 8 самонарезающих винтов (¼ x ⅝ дюйма) с моментом 3,39 Н∙м.

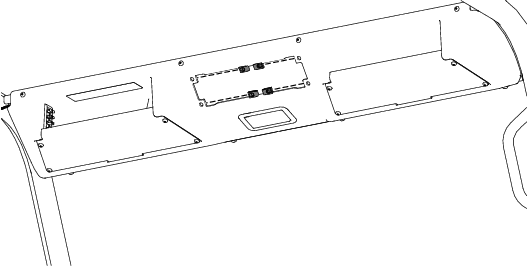

  5. Установите 4 гайки из листового металла на потолочную консоль (Рисунок 8).

    g384225

    Рисунок 8

  6. Прикрепите кронштейн переключателя консоли к 4 гайкам из листового металла с помощью 4 самонарезающих винтов (¼ x ⅝ дюйма), как показано на Рисунок 9.

  7. Затяните 4 самонарезающих винта (¼ x ⅝ дюйма) с моментом 6 Н∙м.

    g384226

    Рисунок 9

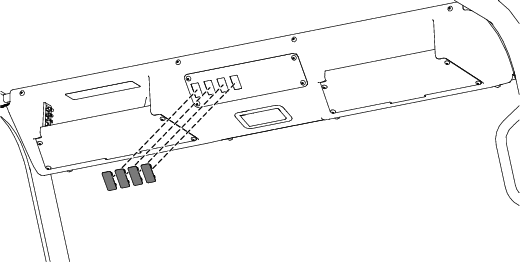

  8. Установите 4 заглушки в кронштейн переключателя консоли (Рисунок 10).

    g384224

    Рисунок 10

Установка кабельного короба

Детали, требуемые для этой процедуры:

Кабельный короб1
Уплотнительная втулка1

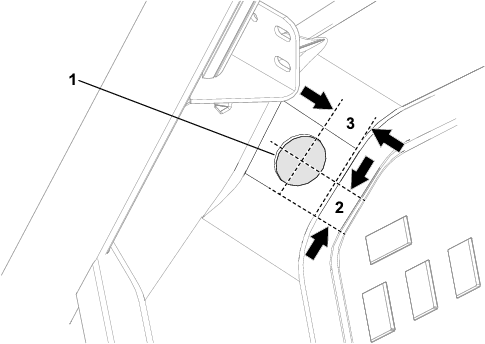

  1. Используя размеры, показанные на Рисунок 11, просверлите отверстие диаметром 38 мм в приборной панели.

    g384221

    Рисунок 11

    1. Просверлите отверстие диаметром 38 мм здесь.
    2. 28 мм
    3. 33,5 мм

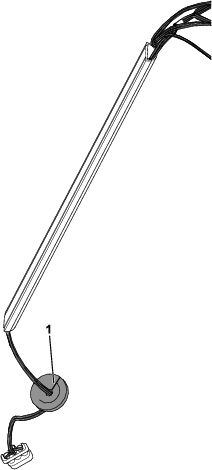

  2. Уложите жгут проводов с 3-штыревым разъемом в кабельный короб (Рисунок 12).

  3. Вставьте жгут проводов в разрез уплотнительной втулки (Рисунок 12).

    g364606

    Рисунок 12

    1. Разрез уплотнительной втулки.

  4. Проложите 3-штыревой разъем через отверстие, просверленное при выполнении пункта 1.

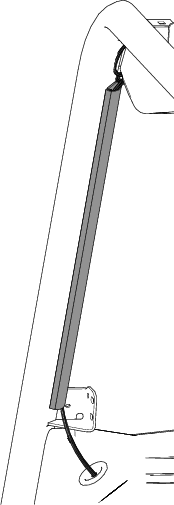

  5. Вставьте уплотнительную втулку в отверстие приборной панели (Рисунок 13).

  6. Приклейте кабельный короб к плоской поверхности на передней левой защитной дуге (Рисунок 13).

    g364604

    Рисунок 13

  7. Поднимите капот.

  8. Подсоедините разъем жгута проводов из комплекта к разъему жгута проводов машины с маркировкой (Рисунок 14).

    g365922

    Рисунок 14

    1. Разъем жгута проводов из комплекта
    2. Разъем жгута проводов машиныс маркировкой

  9. Закройте капот.

Подсоединение аккумулятора

Подсоедините отрицательный (-) кабель аккумулятора к полюсному штырю аккумулятора.

g365493

Рисунок 15

  1. Отрицательный (-) кабель аккумулятора
  2. Штырь аккумулятора
