Set met dakconsole

Workman® UTX multifunctioneel werkvoertuig met passagiers

Model No. 08130-Serial No. and Up

Important: Als u deze set tegelijkertijd monteert met de werkverlichtingsset (model 08131), moet u eerst de werkverlichtingsset monteren en vervolgens de set met dakconsole.

Veiligheid

Veiligheids- en instructiestickers

Graphic

Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers.
decal144-1143

144-1143

  1. Waarschuwing – Lees de Gebruikershandleiding.
  2. Waarschuwing – Gebruikers dienen een opleiding te krijgen voordat ze de machine gaan bedienen.
  3. Waarschuwing – Draag gehoorbescherming.
  4. Kans op botsing – Deze machine is niet bestemd voor gebruik op de openbare weg.
  5. Waarschuwing – Laat mensen die jonger zijn dan 16 de machine niet bedienen.
  6. Waarschuwing – Gebruik de machine niet als u onder de invloed van alcohol of drugs bent.
  7. Kans op vallen – Het is niet toegestaan passagiers te vervoeren in de laadbak; vervoer geen extra passagiers tussen de stoelen.
  8. Brandgevaar – Schakel de motor uit wanneer u de machine bijvult met brandstof.
  9. Waarschuwing – Zet de transmissiehendel in de stand P (PARKEREN), draai het sleuteltje op uit en verwijder het sleuteltje voordat u de machine verlaat.

Installatie

De machine klaarmaken voor de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Zet de transmissiehendel in de stand P (PARKEREN).

  3. Zet de motor af en haal het sleuteltje uit het contact.

  4. Wacht tot de motor volledig afgekoeld is.

    g364252

    Figuur 1

  5. Koppel de minkabel (-) los van de accupool.

    g365494

    Figuur 2

    1. Minkabel (-) van de accu
    2. Accupool

De kabelboom leiden en het cabinelampje monteren

Benodigde onderdelen voor deze stap:

Kabelboom1
Cabinelampje1

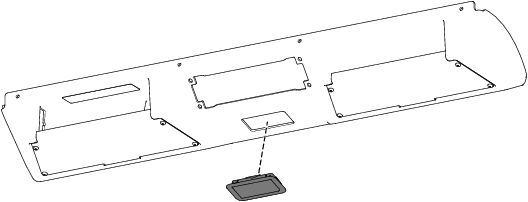

  1. Monteer het cabinelampje aan de dakconsole (Figuur 3).

    g384279

    Figuur 3

  2. Leid de kabelboom door de bovenste, linkeropening in de dakconsole zoals getoond in Figuur 4.

    Note: Als u de werkverlichtingsset, de set met ruit en ruitenwisser en/of de zwaailichtset niet monteert, bewaar de connectoren dan binnenin de bovenkant van de dakconsole.

    Note: Bewaar het ongebruikte gedeelte van de kabelboom dicht bij de zekeringhouder.

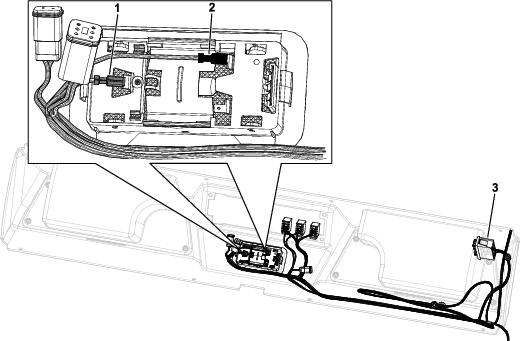

  3. Sluit het cabinelampje aan op de connectoren op de kabelboom (Figuur 4).

    Zorg ervoor dat u de bedrading aansluit op het cabinelampje zoals getoond in Figuur 4.

    g384280

    Figuur 4

    1. Grijze connector
    2. Zwarte connector
    3. Leid de kabelboom en begin hier.

De dakconsole monteren

Benodigde onderdelen voor deze stap:

Dakconsole1
Bevestigingsbeugel1
Zelftappende schroef (¼" x ⅝")8
Beugel van de consoleschakelaar1
Plaatmoer4
Zelftappende schroef (¼" x ⅝")4
Plug4

  1. Leid de connector met 3 pinnen en de kabelboom door de opening van de dakconsole voordat u de dakconsole monteert (Figuur 5).

    g364605

    Figuur 5

    1. Leid de connector met 3 pinnen door deze opening.

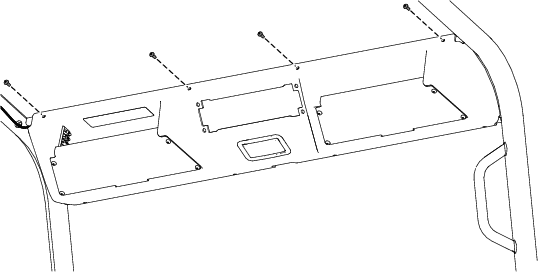

  2. Bevestig de bovenkant van de dakconsole aan de voorste kruisverbinding; gebruik hiervoor 4 zelftappende schroeven (¼" x ⅝") zoals wordt getoond in Figuur 6.

    g384223

    Figuur 6

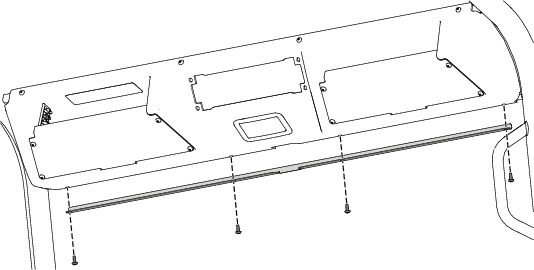

  3. Bevestig de onderkant van de dakconsole en de steunbeugel; gebruik hiervoor 4 zelftappende schroeven (¼" x ⅝") zoals wordt getoond in Figuur 7.

    g384222

    Figuur 7

  4. Draai de 8 zelftappende schroeven (¼" x ⅝") vast met een torsie van 3,39 N·m.

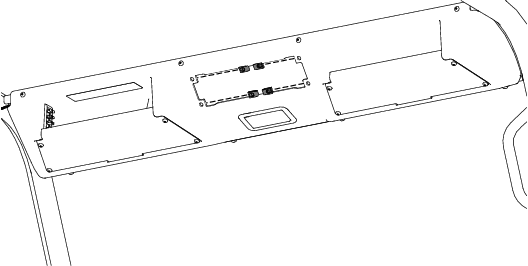

  5. Monteer de 4 plaatmoeren aan de dakconsole (Figuur 8).

    g384225

    Figuur 8

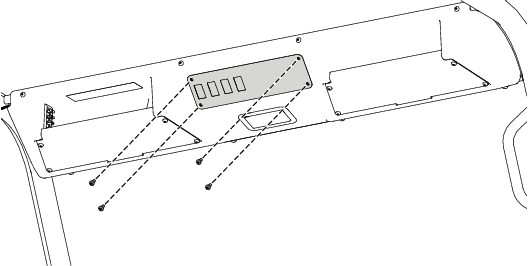

  6. Monteer de beugel van de consoleschakelaar aan de 4 plaatmoeren; gebruik hiervoor 4 zelftappende schroeven (¼" x ⅝") zoals wordt getoond in Figuur 9.

  7. Draai de 4 zelftappende schroeven (¼" x ⅝") vast met een torsie van 6 N·m.

    g384226

    Figuur 9

  8. Monteer de 4 pluggen in de beugel voor de consoleschakelaar (Figuur 10).

    g384224

    Figuur 10

Het draadtoevoerkanaal monteren

Benodigde onderdelen voor deze stap:

Draadtoevoerkanaal1
Doorvoer1

  1. Gebruik de afmetingen getoond in Figuur 11 en boor een opening met een diameter van 38 mm in het dashboard.

    g384221

    Figuur 11

    1. Boor hier een gat met een diameter van 38 mm.
    2. 28 mm
    3. 33,5 mm

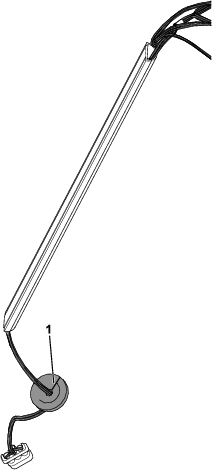

  2. Monteer de kabelboom met de connector met 3 pinnen in het draadtoevoerkanaal (Figuur 12).

  3. Steek de kabelboom door de inkeping in de doorvoer (Figuur 12).

    g364606

    Figuur 12

    1. Inkeping in de doorvoer

  4. Leid de connector met 3 pinnen door de opening die u hebt geboord in stap 1.

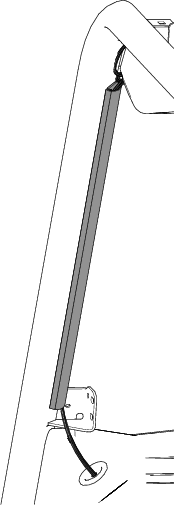

  5. Monteer de doorvoer in de opening van het dashboard (Figuur 13).

  6. Kleef het draadtoevoerkanaal aan het vlakke oppervlak aan de voorste linker rolbeugel (Figuur 13).

    g364604

    Figuur 13

  7. Til de motorkap op.

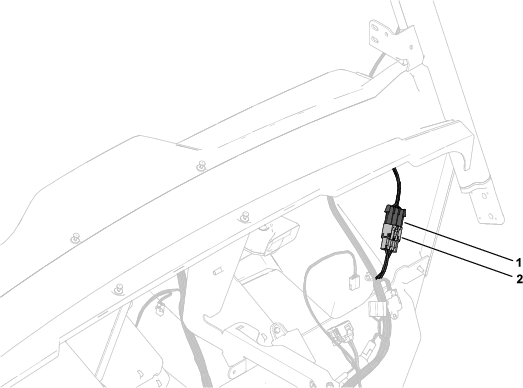

  8. Sluit de connector van de kabelboom van de set aan op de connector van de machinekabelboom met de aanduiding (Figuur 14).

    g365922

    Figuur 14

    1. Connector van kabelboom van set
    2. Connector van de kabelboom van de machine met de aanduiding

  9. Sluit de motorkap.

De accu aansluiten

Sluit de minkabel (-) aan op de accu.

g365493

Figuur 15

  1. Minkabel (-) van de accu
  2. Accupool
