Important: Se estiver a instalar este kit e o kit de luzes de trabalho (Modelo 08131) ao mesmo tempo, instale primeiro o kit de luzes de trabalho, depois o kit de consola superior.

Segurança

Autocolantes de segurança e de instruções

Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou em falta.

144-1143

Atenção – consulte o Manual do utilizador.
Aviso – todos os utilizadores devem ter formação antes de utilizarem a máquina.
Aviso – utilize proteções para os ouvidos.
Risco de colisão – não utilize o veículo em ruas e estradas públicas, nem em vias rápidas.
Aviso—não permita que pessoas com menos de 16 anos de idade operem a máquina.
Aviso— não utilize a máquina quando se encontrar sob o efeito de álcool ou drogas.
Risco de queda — não transporte passageiros na plataforma; não transporte passageiros adicionais entre os bancos.
Risco de incêndio – desligue o motor ao abastecer combustível na máquina.
Aviso —desloque a alavanca de transmissão para a posição P (ESTACIONAR), rode a chave para a posição Desligar e retire a chave antes de sair da máquina.

Instalação

Preparação da máquina

Estacione a máquina numa superfície nivelada.
Mova a alavanca da transmissão para a posição P (ESTACIONAR).
Desligue o motor e retire a chave.
Deixe arrefecer completamente o motor.

Figura 1
Desligue o cabo negativo (-) do pólo da bateria.
Figura 2
1. Cabo negativo (-) da bateria
2. Borne da bateria

Encaminhar a cablagem e instalar a luz do teto

Peças necessárias para este passo:

Cablagem	1
Luz do teto	1

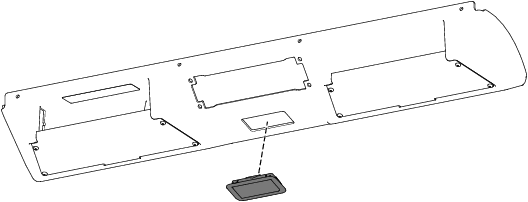

Instale a luz do teto na consola superior (Figura 3).

Figura 3
Encaminhe a cablagem pela abertura superior esquerda na consola superior, como se mostra na Figura 4.

Note: Se não estiver a instalar o Kit de luzes de trabalho, o Kit de para-brisas e de limpa para-brisas e/ou o Kit de sinal luminoso, guarde os conectores no interior da parte superior da consola superior.

Note: Guarde a secção não utilizada da cablagem perto do bloco de fusíveis.
Ligue a luz do teto nos conectores da cablagem (Figura 4).

Certifique-se de que liga os fios à luz do teto, como se mostra na Figura 4.
Figura 4
1. Conector cinza
2. Conector preto
3. Encaminhe a cablagem começando aqui.

Instalação da consola superior

Peças necessárias para este passo:

Consola superior	1
Suporte	1
Parafuso autorroscante (¼ pol. x 5/8 pol.)	8
Suporte de Interruptor da consola	1
Porca de velocidade	4
Parafuso autorroscante (¼ pol. x 5/8 pol.)	4
Tampão	4

Encaminhe o conector de 3 pinos e a cablagem através da abertura da consola superior antes de instalar a consola superior (Figura 5).
Figura 5
1. Encaminhe o conector de 3 pinos através desta abertura.

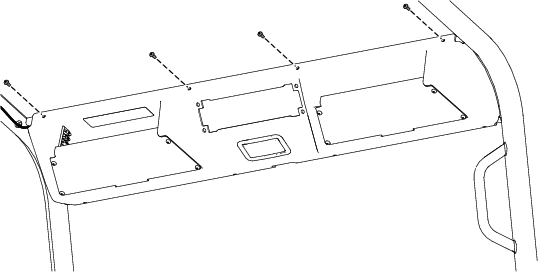

Prenda a parte superior da consola superior à travessa frontal utilizando os oito parafusos autorroscantes (¼ x 5/4 pol.) como se mostra na Figura 6.

Figura 6

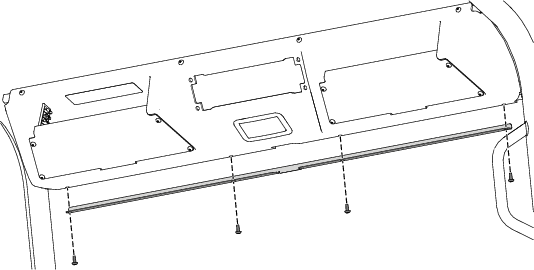

Prenda a parte inferior da consola superior e o suporte de apoio utilizando os quatro parafusos autorroscantes (¼ x 5/8 pol.) como se mostra na Figura 7.

Figura 7
Aperte os oito parafusos autorroscantes (¼ x 5/8 pol.) com 339 N∙cm.
Instale as quatro porcas rápidas na consola superior (Figura 8).

Figura 8

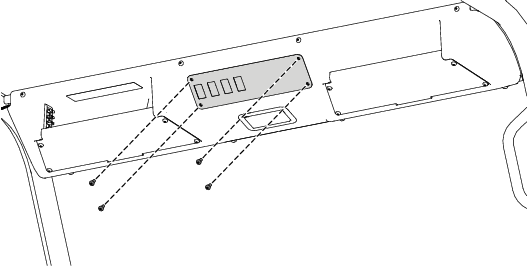

Prenda o suporte do interruptor da consola às quatro porcas rápidas utilizando os quatro parafusos autorroscantes (¼ x 5/8 pol.) como se mostra na Figura 9.
Aperte os 4 parafusos autorroscantes (¼ x 5/8 pol.) com 6 N∙m.

Figura 9

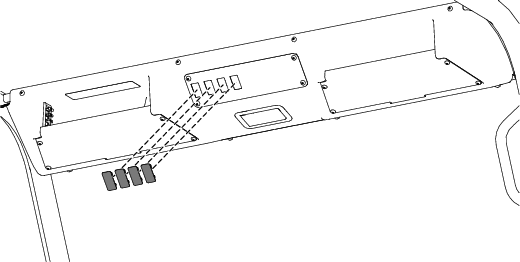

Instale os quatro tampões no suporte do interruptor da consola (Figura 10).

Figura 10

Instalação da calha de cablagem

Peças necessárias para este passo:

Calha de cablagem	1
Olhal	1

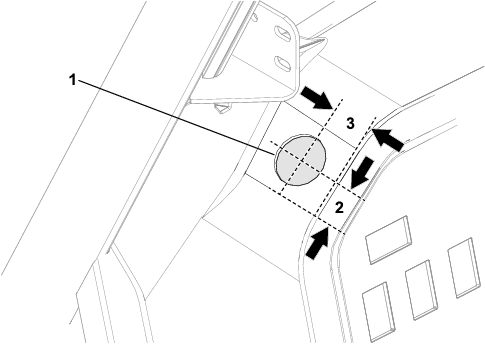

Utilizando as dimensões em Figura 11, faça um furo com 38 mm de diâmetro no painel de instrumentos.
Figura 11
1. Faça o furo de 38 mm de diâmetro aqui.
2. 28 mm
3. 33,5 mm

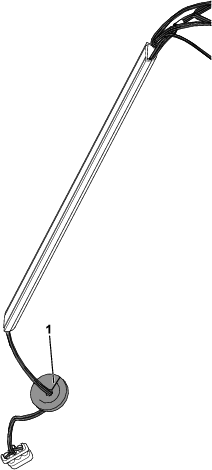

Monte a cablagem com o conector de 3 pinos na calha da cablagem (Figura 12).
Insira a cablagem através da abertura no olhal (Figura 12).
Figura 12
1. Abertura no olhal
Encaminhe o conector de 3 pinos através do furo que fez no passo 1.
Instale o olhal no furo no painel de instrumentos (Figura 13).

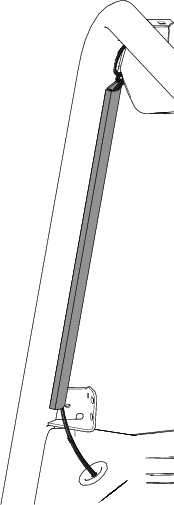

Cole a calha de cablagem à superfície plana na barra de segurança frontal esquerda (Figura 13).

Figura 13
Eleve o capot.

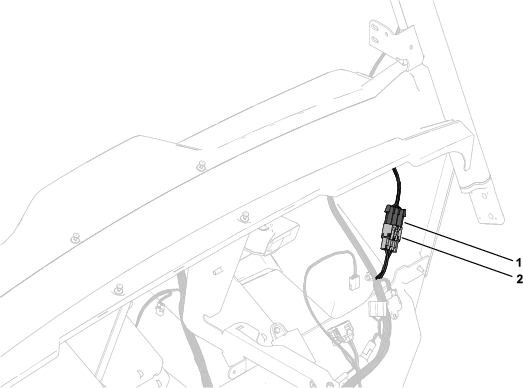

Ligue o conector de cablagem do kit ao conector da cablagem da máquina rotulado (Figura 14).
Figura 14
1. Conector de cablagem do kit
2. Conector de cablagem da máquinarotulado
Feche o capô.
