Important: Si vous installez en même temps ce kit et le kit projecteurs de travail (modèle 08131), montez le kit projecteurs de travail avant ce kit.

Sécurité

Autocollants de sécurité et d'instruction

Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

144-1143

Attention – lisez le Manuel de l'utilisateur.
Attention – tous les utilisateurs doivent apprendre à se servir correctement de la machine avant de l'utiliser.
Attention – portez des protecteurs d'oreilles.
Risque de collision – n'utilisez pas la machine sur la voie publique.
Attention – n'autorisez pas les personnes de moins de 16 ans à utiliser la machine.
Attention – n'utilisez pas la machine sous l'emprise de l'alcool, de drogues ou de médicaments.
Risque de chute – ne transportez pas de passagers dans le plateau ; ne transportez pas de passagers supplémentaires entre les sièges.
Risque d'incendie – coupez le moteur avant de remplir le réservoir de carburant.
Attention – placez le levier de transmission à la position P (STATIONNEMENT), tournez la clé à la position Arrêt et enlevez-la avant de quitter la machine.

Montage

Préparation de la machine

Garez la machine sur une surface plane et horizontale.
Placez le levier sélecteur en position P (STATIONNEMENT).
Coupez le moteur et enlevez la clé.
Attendez que le moteur soit complètement froid.

Figure 1
Débranchez le câble négatif (–) de la borne de la batterie.
Figure 2
1. Câble négatif (-)
2. Borne de la batterie

Acheminement du faisceau de câblage et montage du plafonnier

Pièces nécessaires pour cette opération:

Faisceau de câblage	1
Plafonnier	1

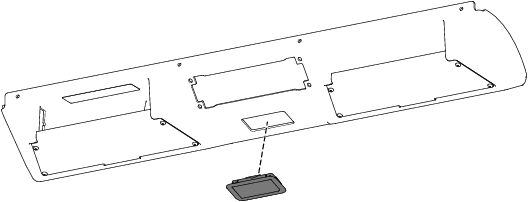

Montez le plafonnier sur la console de pavillon (Figure 3).

Figure 3

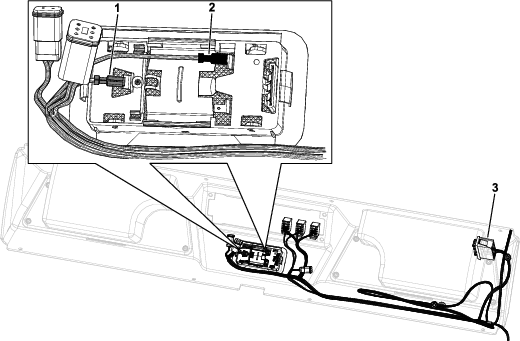

Faites passer le faisceau par l'ouverture supérieure gauche dans la console de pavillon, comme montré à la Figure 4.

Note: Si vous n'installez pas le kit projecteurs de travail, le kit pare-brise et essuie-glace, et/ou le kit gyrophare, rangez les connecteurs à l'intérieur au-dessus de la console de pavillon.

Note: Rangez la partie inutilisée du faisceau près du porte-fusibles.
Connectez le plafonnier aux connecteurs sur le faisceau (Figure 4).

Veillez à connecter les câbles au plafonnier, comme montré à la Figure 4.
Figure 4
1. Connecteur gris
2. Connecteur noir
3. Acheminer le faisceau à partir d'ici

Montage de la console de pavillon

Pièces nécessaires pour cette opération:

Console de pavillon	1
Support	1
Vis autotaraudeuse (¼" x ⅝")	8
Support d'interrupteurs de la console	1
Écrou rapide	4
Vis autotaraudeuse (¼" x ⅝")	4
Cache	4

Faites passer le connecteur à 3 broches et le faisceau par l'ouverture dans la console de pavillon avant d'installer la console (Figure 5).
Figure 5
1. Faire passer le connecteur à 3 broches par cette ouverture.

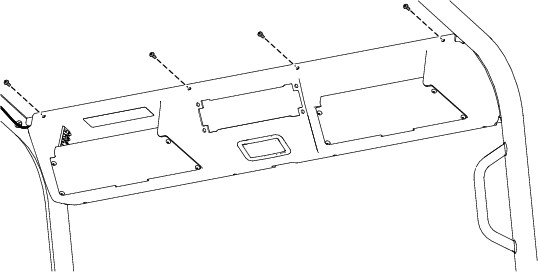

Fixez le haut de la console de pavillon assemblée à la barre transversale avant à l'aide de 4 vis autotaraudeuses (¼" x ⅝"), comme montré à la Figure 6.

Figure 6

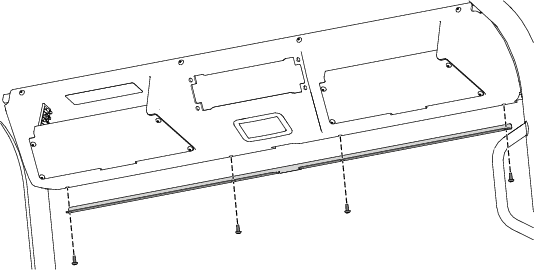

Fixez le bas de la console de pavillon et le support à l'aide de 4 vis autotaraudeuses (¼" x ⅝"), comme montré à la Figure 7.

Figure 7
Serrez les 8 vis autotaraudeuses (¼" x ⅝") à 3,39 N·m.

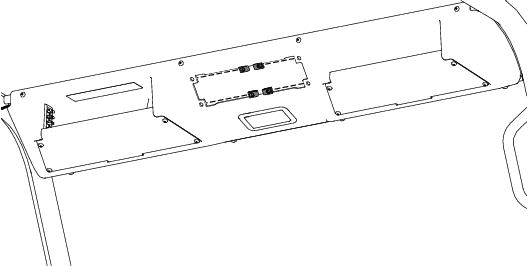

Installez les 4 écrous rapides sur la console de pavillon (Figure 8).

Figure 8

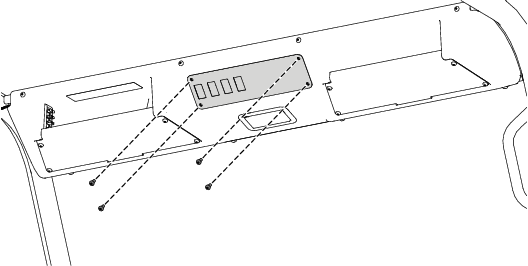

Fixez le support d'interrupteurs de la console sur les 4 écrous rapides à l'aide de 4 vis autotaraudeuses (¼" x ⅝"), comme montré à la Figure 9.
Serrez les 4 vis autotaraudeuses (¼" x ⅝") à 6 N·m.

Figure 9

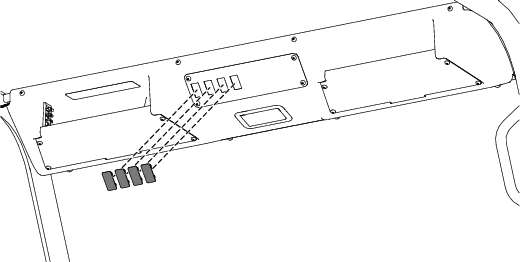

Insérez les 4 caches dans le support d'interrupteurs de la console (Figure 10).

Figure 10

Installation du profilé de chemin de câbles

Pièces nécessaires pour cette opération:

Profilé de chemin de câbles	1
Passe-câble	1

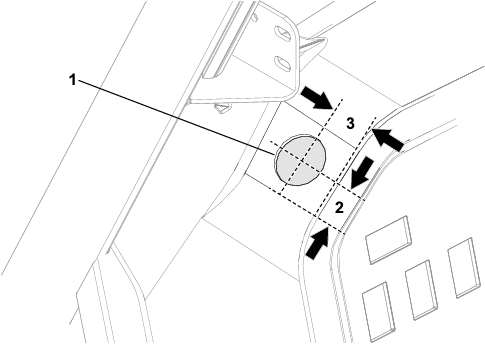

En vous aidant des indiquées à la Figure 11, percez un trou de 38 mm de diamètre dans la planche de bord.
Figure 11
1. Percer un trou de 38 mm de diamètre ici
2. 28 mm
3. 33,5 mm

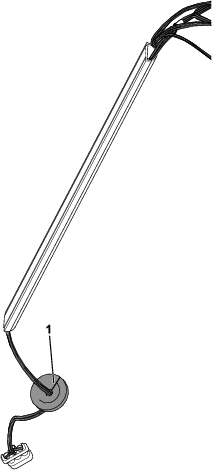

Passez le faisceau avec le connecteur à 3 broches dans le profilé du chemin de câbles (Figure 12).
Insérez le faisceau dans la fente du passe-câble (Figure 12).
Figure 12
1. Fente dans le passe-câble
Faites passer le connecteur à 3 broches par le trou que vous avez percé à l'opération 1.
Insérez le passe-câble dans le trou dans la planche de bord (Figure 13).

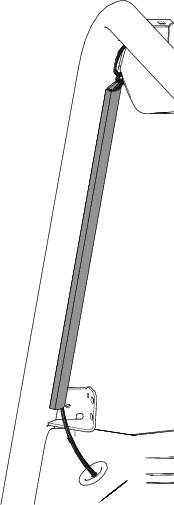

Collez le profilé du chemin de câble sur la surface plate de la barre avant gauche de l'arceau de sécurité (Figure 13).

Figure 13
Ouvrez le capot.

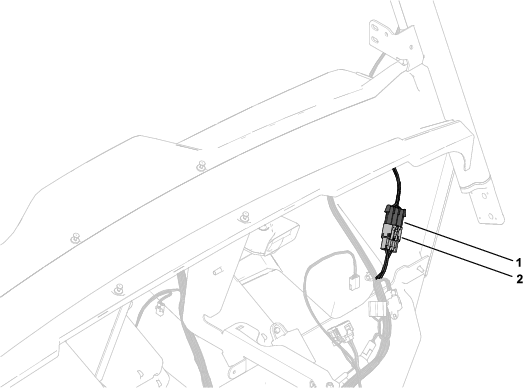

Branchez le connecteur du faisceau du kit sur le connecteur du faisceau de la machine étiqueté (Figure 14).
Figure 14
1. Connecteur du faisceau du kit
2. Connecteur de faisceau de machine étiqueté
Fermez le capot.
