Dachkonsolen-Kit

Workman® UTX Passagier-Nutzfahrzeug

Model No. 08130-Serial No. and Up

Important: Wenn Sie dieses Kit und den Arbeitsscheinwerfer-Kit (Modell 08131) gleichzeitig einbauen, installieren Sie zuerst das Arbeitsscheinwerfer-Kit und dann das Dachkonsolen-Kit.

Sicherheit

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
decal144-1143

144-1143

  1. Warnung: Lesen Sie die Bedienungsanleitung.
  2. Warnung: Alle Bediener müssen vor der Verwendung der Maschine geschult werden.
  3. Warnung: Tragen Sie einen Gehörschutz.
  4. Unfallgefahr: Diese Maschine ist nicht für den öffentlichen Straßenverkehr vorgesehen.
  5. Warnung: Personen unter 16 Jahren dürfen die Maschine nicht bedienen.
  6. Warnung: Bedienen Sie die Maschine niemals unter Alkohol- oder Drogeneinfluss.
  7. Sturzgefahr: Befördern Sie niemals Passagiere auf der Ladefläche sowie weitere Passagiere zwischen den Sitzen.
  8. Feuergefahr: Stellen Sie den Motor ab, wenn Sie die Maschine mit Kraftstoff betanken.
  9. Warnung: Schalten Sie den Getriebehebel in die P (PARKEN)-Stellung, drehen Sie den Schlüssel in die Aus-Stellung und ziehen Sie den Schlüssel ab, bevor Sie die Maschine verlassen.

Installation

Vorbereiten der Maschine

  1. Parken Sie die Maschine auf einer ebenen Fläche.

  2. Stellen Sie den Ganghebel auf die P-Stellung (Parken).

  3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

  4. Warten Sie, bis der Motor vollständig abgekühlt ist.

    g364252

    Bild 1

  5. Klemmen Sie das Minuskabel (-) vom Batteriepol ab.

    g365494

    Bild 2

    1. Minuskabel (-) der Batterie
    2. Akkupol

Verlegen des Kabelbaums und Einbau der Innenraumbeleuchtung

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbaum1
Deckenlicht1

  1. Montieren Sie die Innenraumbeleuchtung an der Dachkonsole (Bild 3).

    g384279

    Bild 3

  2. Verlegen Sie den Kabelbaum durch die obere, linke Öffnung in der Dachkonsole, wie in Bild 4 dargestellt.

    Note: Wenn Sie das Arbeitsscheinwerfer-Kit, das Windschutzscheiben- und Wischer-Kit und/oder das Warnleuchten-Kit nicht einbauen, bewahren Sie die Stecker oben in der Dachkonsole auf.

    Note: Bewahren Sie den nicht verwendeten Teil des Kabelbaums in der Nähe des Sicherungskastens auf.

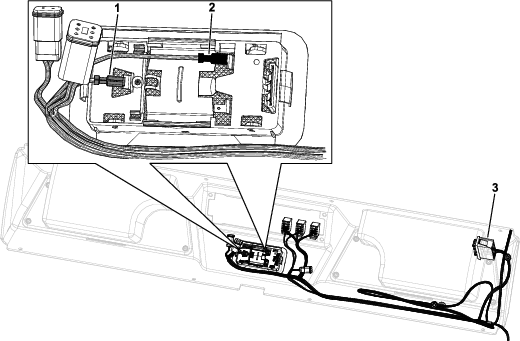

  3. Schließen Sie die Innenraumbeleuchtung am Anschluss am Kabelbaum an (Bild 4).

    Vergewissern Sie sich, dass Sie die Kabel wie in Bild 4 dargestellt an die Innenraumbeleuchtung anschließen.

    g384280

    Bild 4

    1. Grauer Steckverbinder
    2. Schwarzer Steckverbinder
    3. Verlegen Sie den Kabelbaum ab hier.

Einbau der Dachkonsole

Für diesen Arbeitsschritt erforderliche Teile:

Dachkonsole1
Stützhalterung1
Blechschraube (¼" x ⅝")8
Konsolenschalterhalterung1
Blechmutter4
Blechschraube (¼" x ⅝")4
Stopfen4

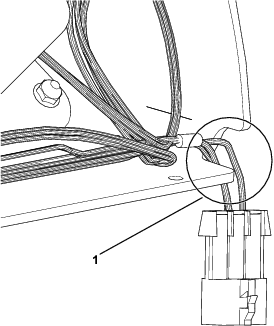

  1. Führen Sie den 3-poligen Stecker und den Kabelbaum durch die Öffnung in der Dachkonsole, bevor Sie die Dachkonsole einbauen (Bild 5).

    g364605

    Bild 5

    1. Führen Sie den 3-poligen Stecker durch diese Öffnung.

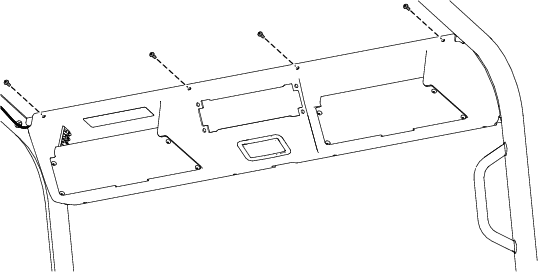

  2. Befestigen Sie die die Oberseite der Dachkonsole mit vier Blechschrauben (¼" x ⅝") an der vorderen Querstrebe, wie in Bild 6 dargestellt.

    g384223

    Bild 6

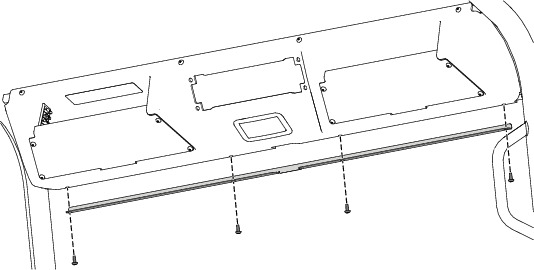

  3. Befestigen Sie die Unterseite der Dachkonsole mit vier Blechschrauben (¼" x ⅝") an der Stützhalterung, wie in Bild 7 dargestellt.

    g384222

    Bild 7

  4. Ziehen Sie die acht Blechschrauben (¼" x ⅝") mit einem Drehmoment von 3,39 N∙m an.

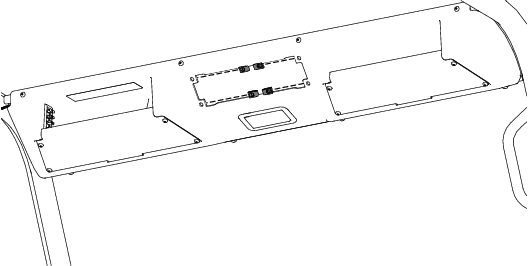

  5. Montieren Sie die vier Blechmuttern an der Dachkonsole (Bild 8).

    g384225

    Bild 8

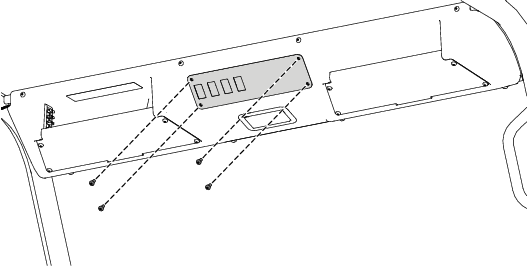

  6. Befestigen Sie die Konsolenschalterhalterung mit vier Blechschrauben (¼" x ⅝") an den vier Blechmuttern, wie in Bild 9 dargestellt.

  7. Ziehen Sie die vier Blechschrauben (¼" x ⅝") mit einem Drehmoment von 6 N∙m an.

    g384226

    Bild 9

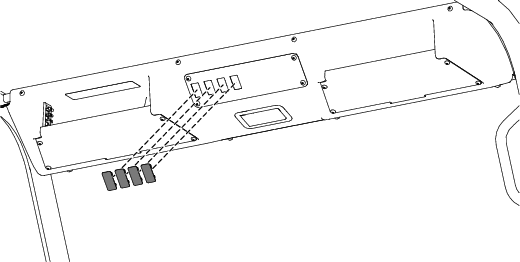

  8. Setzen Sie die vier Stopfen in die Konsolenschalterhalterung ein (Bild 10).

    g384224

    Bild 10

Einbau des Kabelkanals

Für diesen Arbeitsschritt erforderliche Teile:

Kabelkanal1
Durchführung1

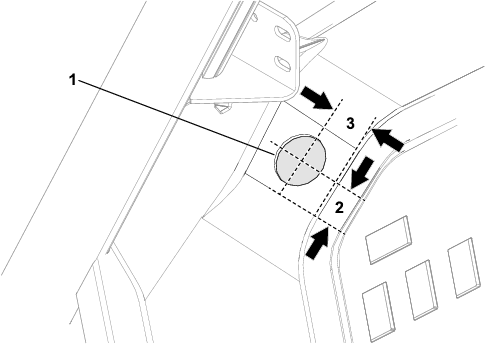

  1. Bohren Sie anhand der unter Bild 11 angegebenen Maße ein Loch mit einem Durchmesser von 38 mm in das Armaturenbrett.

    g384221

    Bild 11

    1. Bohren Sie hier das Loch mit 38 mm Durchmesser.
    2. 28 mm
    3. 33,5 mm

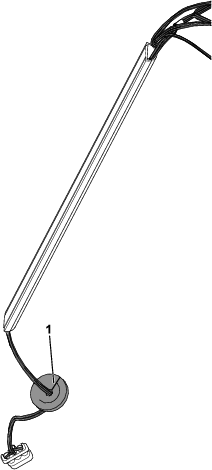

  2. Legen Sie den Kabelbaum mit dem 3-poligen Stecker in den Kabelkanal (Bild 12).

  3. Führen Sie den Kabelbaum durch den Schlitz in der Tülle (Bild 12).

    g364606

    Bild 12

    1. Schlitz in der Tülle

  4. Führen Sie den 3-poligen Stecker durch das Loch, das Sie in Schritt 1 gebohrt haben.

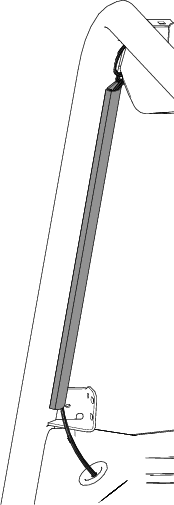

  5. Setzen Sie die Tülle in das Loch im Armaturenbrett ein (Bild 13).

  6. Kleben Sie den Kabelkanal auf die flache Oberfläche des vorderen, linken Überrollbügels (Bild 13).

    g364604

    Bild 13

  7. Öffnen Sie die Haube.

  8. Verbinden Sie den Steckverbinder des Kitkabelbaums mit dem Steckverbinder des Maschinenkabelbaums mit der Beschriftung (Bild 14).

    g365922

    Bild 14

    1. Steckverbindung des Kitkabelbaums
    2. Maschinenkabelbaumstecker mit der Beschriftung

  9. Schließen Sie die Motorhaube.

Anschließen der Batterie

Schließen Sie das Minuskabel (-) der Batterie am Batteriepol an.

g365493

Bild 15

  1. Minuskabel (-) der Batterie
  2. Akkupol
