Kit de consola superior

1. Aparque la máquina en una superficie nivelada.

2. Cambie la palanca de la transmisión a la posición P (APARCAR).

3. Apague el motor y retire la llave.

4. Espere a que el motor se enfríe totalmente.



   Figura 1

5. Desconecte el cable negativo (-) del borne de la batería.



   Figura 2

   1. Cable negativo (-) de la batería
   2. Borne de la batería

Piezas necesarias en este paso:

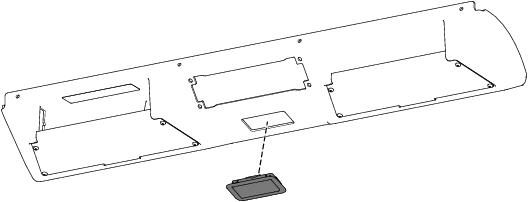

1. Instale la luz interior en la consola superior (Figura 3).



   Figura 3

2. Enrute el arnés de cables a través de la apertura superior izquierda en la consola superior, tal y como se muestra en la Figura 4.

   Note: Si no está instalando el Kit de luces de trabajo, el Kit de limpiaparabrisas y lavaparabrisas y/o el Kit de baliza, guarde los conectores dentro de la parte superior de la consola.

   Note: Guarde la sección no usada del arnés de cables junto al bloque de fusibles.

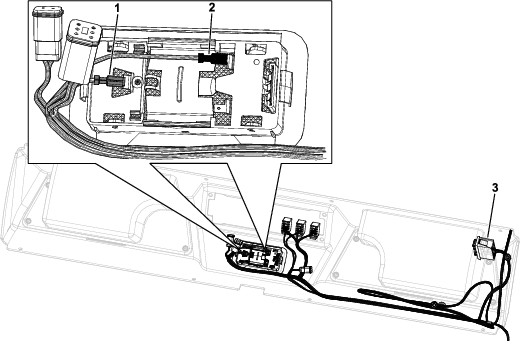

3. Conecte la luz interior a los conectores en el arnés de cables (Figura 4).

   Asegúrese de que conecta los cables a la luz interior, tal y como se muestra en la Figura 4.



   Figura 4

   1. Conector gris
   2. Conector negro
   3. Enrute el arnés a partir de aquí.

Piezas necesarias en este paso:

1. Enrute el conector de 3 pines y el arnés a través de la apertura de la consola superior antes de instalar la consola (Figura 5).



   Figura 5

   1. Enrute el conector de 3 pines a través de esta apertura.

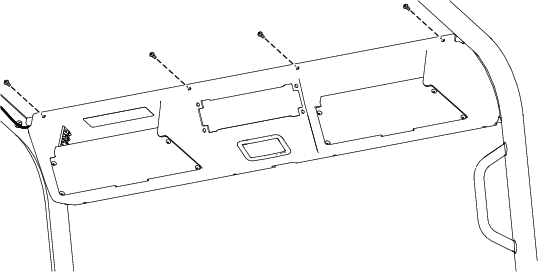

2. Fije la parte superior de la consola superior en el enlace transversal delantero con 4 tornillos autorroscantes (¼" x ⅝"), tal y como se muestra en la Figura 6.



   Figura 6

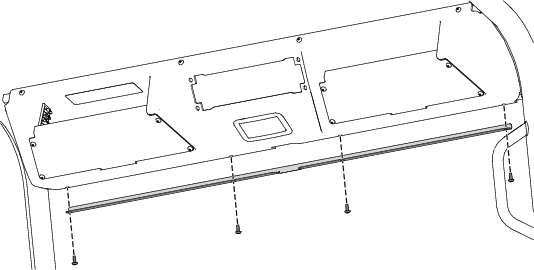

3. Fije la parte inferior de la consola superior y el soporte de sujeción con 4 tornillos autorroscantes (¼" x ⅝"), tal y como se muestra en la Figura 7.



   Figura 7

4. Apriete los 8 tornillos autorroscantes (¼" x ⅝") a 3,39 N∙m.

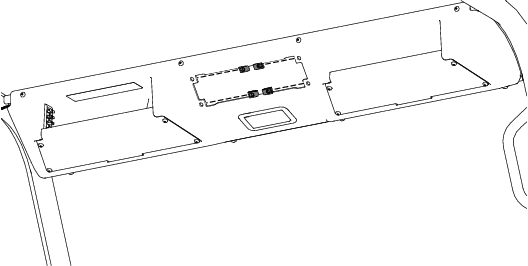

5. Instale las 4 tuercas rápidas en la consola superior (Figura 8).



   Figura 8

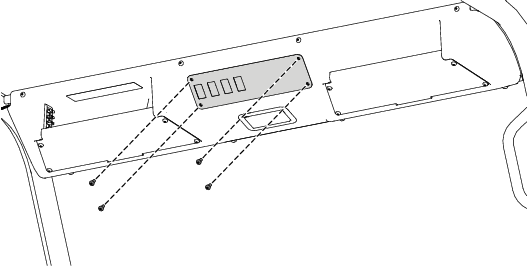

6. Fije el soporte del interruptor de la consola a las 4 tuercas rápidas con 4 tornillos autorroscantes (¼" x ⅝"), tal y como se muestra en la Figura 9.

7. Apriete los 4 tornillos autorroscantes (¼" x ⅝") a 6 N∙m.



   Figura 9

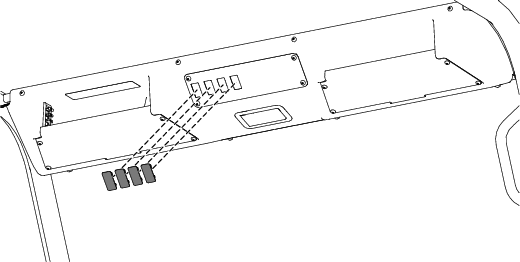

8. Instale los 4 tapones en el soporte del interruptor de la consola (Figura 10).



   Figura 10

Piezas necesarias en este paso:

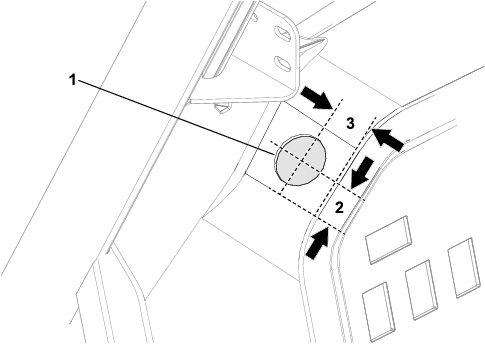

1. Con las dimensiones mostradas en la Figura 11, perfore un taladro de 38 mm de diámetro en el salpicadero.



   Figura 11

   1. Perfore un taladro de 38 mm de diámetro aquí.
   2. 28 mm
   3. 33,5 mm

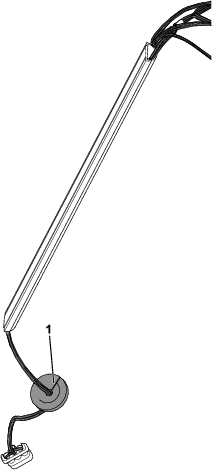

2. Monte el arnés de cables con el conector de 3 pines en el canal de conducción de cables (Figura 12).

3. Inserte el arnés de cables a través de la ranura en el anillo de goma (Figura 12).



   Figura 12

   1. Ranura en el anillo de goma

4. Enrute el conector de 3 pines a través del taladro que perforó en el paso 1.

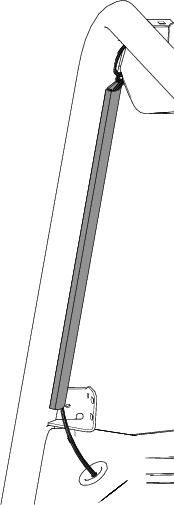

5. Instale el anillo de goma en el taladro del salpicadero (Figura 13).

6. Pegue el canal de conducción de cables a la superficie plana en la barra antivuelco delantera izquierda (Figura 13).



   Figura 13

7. Levante el capó.

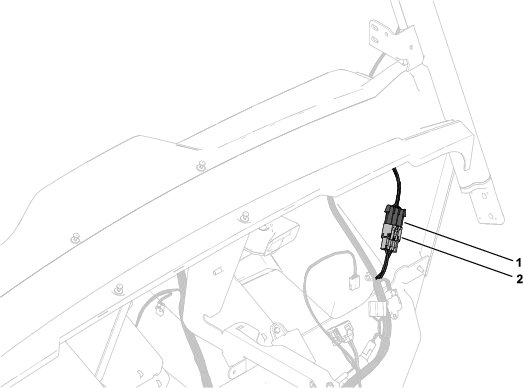

8. Conecte el conector del arnés del kit al conector del arnés de la máquina con la etiqueta (Interfaz de cabina) (Figura 14).



   Figura 14

   1. Conector del arnés del kit
   2. Conector del arnés de la máquina con la etiqueta (Interfaz de cabina)

9. Cierre el capó.

Conecte el cable negativo (–) de la batería al borne de la batería.

Figura 15

1. Cable negativo (-) de la batería
2. Borne de la batería
