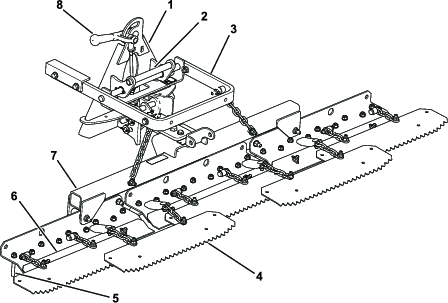

Greblă mecanică

Piese solicitate pentru această procedură:

1. Montați fără a strânge bara de tracţiune în orificiul frontal din ansamblul suportului (Figura 3) cu un șurub (½ x 1-¾"), o piuliţă cu guler (½") și o piuliţă hexagonală (½").



   Figura 3

   1. Ansamblu suport
   2. Bară de tracţiune
   3. Şurub (½ x 1-¾")
   4. Șurub (⅜ x 1")
   5. Piuliţă cu guler (⅜")
   6. Piuliţă hexagonală (½")
   7. Piuliţă cu guler (½")

2. Montați fără a strânge tubul cu clichet în orificiul din spate al ansamblului suportului cu un șurub cu guler (⅜ x 1") și o piuliță cu guler (⅜").

   Strângeți piulițele după cum urmează:

   • Piuliță cu guler (½") - 104 - 126 N·m

   • Piuliță hexagonală (½") - 91 - 113 N·m

   • Piuliţă cu guler (⅜") - 22 - 27 N·m

3. Aliniați brațul de ridicare cu suportul de pe adaptorul dispozitivului de atașare (Figura 4) și conectați-le folosind bara de pivotare, așa cum este ilustrat în Figura 5.

   Note: Pentru a deplasa adaptorul dispozitivului de atașare utilizați mânerul furnizat la partea din spate a adaptorului (Figura 4).



   Figura 4

   1. Adaptor dispozitiv de atașare
   2. Braț de ridicare


   Figura 5

   1. Adaptor dispozitiv de atașare
   2. Bară de pivotare
   3. Cuie spintecate
   4. Șurub (⅜ x 1-¼")
   5. Contrapiuliţă (⅜")
   6. Mâner

4. Fixați bara de pivotare (Figura 5) cu 3 cuie spintecate, un șurub (⅜ x 1-¼") și o contrapiuliță (⅜").

Piese solicitate pentru această procedură:

1. Îndepărtați orice dispozitiv de atașare de la partea din spate a mașinii.

2. Coborâți adaptorul unității de tracțiune și deplasați în marșarier unitatea de tracțiune în poziție în fața adaptorului dispozitivului de atașare.

   Note: Asigurați-vă că maneta de blocare este pivotată spre stânga (poziția deblocat), privind din spatele mașinii.

3. Glisați adaptorul dispozitivului de atașare pe adaptorul unității de tracțiune.

   Important: Brațul lung al ansamblului brațului de ridicare trebuie să se afle sub ansamblul cadrului spate al unității de tracțiune (Figura 6).

   Avertisment

   Există riscul să vă prindeți degetele între adaptorul dispozitivului de atașare și cel al unității de tracțiune.

   Ridicați și deplasați întotdeauna dispozitivul de atașare folosind mânerul de la partea din spate a adaptorului dispozitivului de atașare (Figura 6).

4. Pivotați maneta de blocare spre dreapta pentru a bloca adaptoarele.

5. Fixați veriga superioară a fiecărui lanț la exteriorul brațului de ridicare (Figura 6) utilizând un șurub (⅜ x 2-½"), 2 șaibe (⅜ x ⅞"), un distanțier și o contrapiuliță (⅜").



   Figura 6

   1. Cadru tubular al unității de tracțiune
   2. Braț lung al ansamblului brațului de ridicare
   3. Șurub (⅜ x 2-½")
   4. Șaibă (⅜ x ⅞")
   5. Distanţier
   6. Lanț
   7. Contrapiuliţă (⅜")

   Note: Pentru funcționarea corectă a greblei, lanțurile trebuie să fie slăbite când grebla este în poziție coborâtă (de operare).

   Note: Asigurați-vă că toate greblele de finisare se suprapun corect, așezându-se plan, fără ca lanțurile să fie încurcate sau răsucite.

1. Cu grebla montată și fixată la unitatea de tracțiune, ridicați dispozitivul de atașare.

2. Măsurați distanța dintre șaiba de dimensiuni mari și umărul bridei de ridicare pe adaptorul dispozitivului de atașare, așa cum se arată în Figura 7.

   Note: Articulația este reglată corect dacă există o distanță de 1,5 până la 2 mm între șaiba de dimensiuni mari și umărul bridei de ridicare (Figura 7).



   Figura 7

   1. Contrapiuliţă
   2. Piuliță de reglare
   3. 1,5 - 2 mm
   4. Umăr bridă de ridicare
   5. Șaibă de dimensiuni mari

3. Dacă distanța nu este corectă, slăbiți contrapiulița și strângeți sau slăbiți piulița de reglare de pe ansamblul articulației după cum este necesar pentru a modifica distanța (Figura 7).

Exersați greblarea pe o capcană de nisip mare și nivelată de pe teren. Exersați pornirea, oprirea, întoarcerea, ridicarea și coborârea greblei, intrarea și ieșirea din capcana de nisip etc. Exersați la o turație moderată a motorului și o viteză mică de deplasare. Această perioadă de instruire vă va ajuta să căpătați încredere în operarea mașinii.

Note: Nu conduceți unitatea de tracțiune în marșarier cu dispozitivul de atașare coborât. Este posibilă deteriorarea dispozitivului de atașare.

Dacă nisipul este suficient de adânc, puteți grebla chiar până la marginea capcanei în zonele plane.

Dacă nisipul se întinde pe gazon, stați suficient de departe de margine pentru a evita deranjarea solului de dedesubt.

Nu greblați prea aproape de o margine scurtă și abruptă. Nisipul va fi dispus doar la partea inferioară a capcanei.

Pot fi necesare unele retușări cu o greblă manuală pentru margini abrupte, buzunare mici etc.

Greblați capcana de nisip conform modelului prezentat în Figura 9. Acest model evită suprapunerea inutilă, asigură o compactare minimă și lasă un model îngrijit și atrăgător pe nisip.

Accesați capcana direct pe latura lungă, unde marginea este cel mai puțin abruptă. Conduceți prin centrul capcanei aproape până la capăt, virați în orice direcție cu un unghi de bracaj cât mai mic și reveniți imediat lângă prima trecere. Conduceți în spirală spre exterior așa cum se arată în desen și ieșiți din capcană în unghi drept, într-o zonă plană.

Lăsați marginile abrupte, scurte și buzunare mici pentru retușuri cu o greblă manuală.

Figura 9

1. Accesați o capcană direct pe latura lungă, într-o zonă plană.
2. Ieșiți din capcană în unghi drept, într-o zonă plană.

Când intrați în capcană, coborâți grebla doar când aceasta se află deasupra nisipului. Acest lucru evită tăierea gazonului sau tragerea ierbii tăiate sau a altor reziduuri în capcană. Coborâți grebla în timp ce mașina este în mișcare.

Când părăsiți capcana, începeți să ridicați grebla atunci când roata din față iese din capcana. Pe măsură ce mașina se deplasează, grebla se ridică și nu trage nisip pe iarbă.

Veți învăța în curând, prin experiență și practică, temporizarea necesară pentru intrarea și ieșirea din capcană în mod corespunzător.

Puteți schimba poziția greblei pentru a mări sau a reduce agresivitatea acesteia în nisip. Montați bara de tracțiune și grebla așa cum se arată în figurile următoare pentru a obține agresivitatea dorită.

Setarea acțiunii minime a dinților

Figura 10

1. Parte plată la partea superioară
2. Bară de tracţiune
3. Greblă

1. Montați ansamblul dispozitivului de cuplare astfel încât partea plată să fie la partea superioară (Figura 10).

2. Montați bara de tracțiune la partea inferioară a ansamblului suport (Figura 10).

Setarea acțiunii maxime a dinților

Figura 11

1. Parte în unghi la partea superioară
2. Bară de tracţiune
3. Greblă

1. Montați ansamblul dispozitivului de cuplare astfel încât partea în unghi să fie la partea superioară (Figura 11).

2. Montați bara de tracțiune la partea superioară a ansamblului suport (Figura 11).

Puteți regla lungimea paletelor pentru a mări sau a reduce penetrarea greblelor cu dinți.

Slăbiți șuruburile de fixare a paletei, deplasați paleta în sus sau în jos în poziția dorită și strângeți șuruburile (Figura 12).

Figura 12

1. Paletă
2. Șuruburi de montare

Slăbiți contrapiulițele și rotiți șuruburile de oprire ale greblei (Figura 13) pentru a limita pivotarea laterală a greblei. Strângeți contrapiulița pentru fixarea reglării.

Figura 13

1. Șurub de oprire (2)
2. Contrapiuliţă (2)

Puteți atașa greutăți opționale pe greblele de finisare dacă nisipul este umed sau grosier sau dacă există urme adânci în capcane. Nr. piesă de comandă 18-7570 de distribuitor autorizat Toro.

Efectuați următoarea procedură pentru a mări înălțimea greblei în timpul transportului:

1. Coborâți grebla și ansamblul de ridicare cât mai jos posibil.

2. Deconectați lanțurile de la brațele de ridicare și reconectați-le mai sus.

Note: Pentru a asigura funcționarea corectă a greblei, readuceți lanțurile în poziția inițială, slăbită, înainte de a utiliza grebla.

După greblare, curățați bine mașina. Deoarece utilizați această mașină în principal în nisip, iar nisipul este extrem de abraziv, spălați nisipul după fiecare utilizare. În cazul în care curățați frecvent mașina (înainte ca nisipul să se poată aglomera), curățați-o cu un jet de apă cu furtunul cu duza îndepărtată. Un jet de înaltă presiune ar putea cauza pătrunderea nisipului în zonele de uzură, unde ar acționa ca un produs abraziv.

Note: Dacă adaptorul dispozitivului de atașare se blochează în adaptorul unității de tracțiune, introduceți un levier sau o șurubelniță în orificiul pentru levier decupla piesele (Figura 14).

Figura 14

1. Fantă pentru levier

Dacă maneta de blocare de pe adaptorul dispozitivului de atașare nu pivotează liber și ușor, aplicați un strat ușor de lubrifiant pe zona prezentată în Figura 15.

Figura 15
