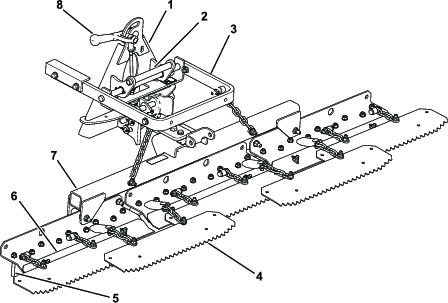

คราดแบบซี่

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

1. ติดตั้งเหล็กต่อพ่วงเข้าไปในช่องด้านหน้าของตัวแขวนไว้หลวมๆ (รูป 3) โดยใช้สลักเกลียว (½ x 1¾ นิ้ว) น็อตมีบ่า (½ นิ้ว) และน็อตหกเหลี่ยม (½ นิ้ว)



   รูป 3

   1. ตัวแขวน
   2. เหล็กต่อพ่วง
   3. สลักเกลียว (½ x 1¾ นิ้ว)
   4. สลักเกลียว (⅜ x 1 นิ้ว)
   5. น็อตมีบ่า (⅜ นิ้ว)
   6. น็อตหกเหลี่ยม (½ นิ้ว)
   7. น็อตมีบ่า (½ นิ้ว)

2. ติดตั้งท่อลิ้นเข้ากับช่องด้านหลังตัวแขวนโดยใช้สลักเกลียวติดจาน (⅜ x 1 นิ้ว) และน็อตมีบ่า (⅜ นิ้ว)

   ขันน็อตด้วยแรงบิดดังต่อไปนี้:

   • น็อตมีบ่า (½ นิ้ว)—104 ถึง 126 นิวตันเมตร (77 ถึง 93 ฟุตปอนด์)

   • น็อตหกเหลี่ยม (½ นิ้ว)—91 ถึง 113 นิวตันเมตร (67 ถึง 83 ฟุตปอนด์)

   • น็อตมีบ่า (⅜ นิ้ว)—22 ถึง 27 นิวตันเมตร (16 ถึง 20 ฟุตปอนด์)

3. ติดตั้งแขนยกเข้ากับโครงยึดบนอะแดปเตอร์อุปกรณ์ต่อพ่วง (รูป 4) และเชื่อมต่อกันโดยใช้เหล็กแกนดังแสดงในภาพ รูป 5

   Note: ในการเคลื่อนย้ายอะแดปเตอร์อุปกรณ์ต่อพ่วง ควรจับที่ด้ามจับด้านหลังของอะแดปเตอร์ (รูป 4)



   รูป 4

   1. อะแดปเตอร์อุปกรณ์ต่อพ่วง
   2. แขนยก


   รูป 5

   1. อะแดปเตอร์อุปกรณ์ต่อพ่วง
   2. เหล็กแกน
   3. สลักปลายแยก
   4. สลักเกลียว (⅜ x 1¼ นิ้ว)
   5. น็อตล็อก (⅜ นิ้ว)
   6. ด้ามจับ

4. ใช้สลักปลายแยก 3 ตัว และสลักเกลียว (⅜ x 1¼ นิ้ว) และน็อตล็อก (⅜ นิ้ว) อย่างละตัวยึดเหล็กแกนเอาไว้ (รูป 5)

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

1. นำอุปกรณ์ต่อพ่วงออกจากด้านท้ายของอุปกรณ์

2. ลดระดับอะแดปเตอร์ของรถลากพ่วงลงมา และถอยรถลากพ่วงไปยังด้านหน้าของอะแดปเตอร์อุปกรณ์ต่อพ่วง

   Note: ตรวจสอบให้คานล็อกหมุนอยู่ทางซ้าย (ไม่ได้ล็อก) เมื่อมองจากด้านท้ายของอุปกรณ์

3. เลื่อนอะแดปเตอร์อุปกรณ์ต่อพ่วงลงไปบนอะแดปเตอร์ของรถลากพ่วง

   Important: แขนยาวของชุดแขนยกจะต้องอยู่ใต้โครงด้านท้ายของรถลากพ่วง (รูป 6)

   ข้อควรระวัง

   คุณสามารถใช้นิ้วหนีบระหว่างอุปกรณต่อพ่วงกับอะแดปเตอร์ของรถลากพ่วงได้

   ยกและเคลื่อนย้ายอุปกรณ์ต่อพ่วงโดยใช้ด้ามจับด้านหลังของอะแดปเตอร์อุปกรณ์ต่อพ่วงเสมอ (รูป 6)

4. หมุนคานล็อกไปทางขวาเพื่อล็อกอะแดปเตอร์เข้าด้วยกัน

5. ยึดข้อต่ออันบนสุดของสายโซ่แต่ละเส้นเข้ากับด้านนอกของแขนยก (รูป 6) โดยใช้สลักเกลียว (⅜ x 2½ นิ้ว) 1 ตัว แหวน (⅜ x ⅞ นิ้ว) 2 ตัว ตัวคั่น 1 ตัว และน็อตล็อก (⅜ นิ้ว) 1 ตัว



   รูป 6

   1. โครงแบบท่อของรถลากพ่วง
   2. แขนยาวของชุดแขนยก
   3. สลักเกลียว (⅜ x 2½ นิ้ว)
   4. แหวน (⅜ x ⅞ นิ้ว)
   5. ตัวคั่น
   6. สายโซ่
   7. น็อตล็อก (⅜ นิ้ว)

   Note: เพื่อให้คราดทำงานได้อย่างเหมาะสม สายโซ่จะต้องหย่อนขณะที่คราดอยู่ในตำแหน่งต่ำ (ระหว่างใช้งาน)

   Note: คราดเก็บรายละเอียดทุกอันต้องเหลื่อมกันอย่างถูกต้องและวางราบ ส่วนสายโซ่ต้องไม่บิดหรือพันกัน

1. ขณะที่คราดยังติดตั้งและยึดอยู่บนรถลากพ่วง ให้ยกอุปกรณ์ต่อพ่วงขึ้น

2. วัดระยะห่างระหว่างแหวนกับบ่าของก้ามปูยกที่อยู่บนอะแดปเตอร์อุปกรณ์ต่อพ่วงดังแสดงในภาพ รูป 7

   Note: หากคุณวัดระยะห่างระหว่างแหวนกับบ่าของก้ามปูยกได้ 1.5 ถึง 2 มม. (0.060 ถึง 0.080 นิ้ว) แสดงว่าปรับชุดเชื่อมต่อได้ถูกต้อง (รูป 7)



   รูป 7

   1. น็อตสวมทับ
   2. น็อตปรับ
   3. 1.5 ถึง 2 มม. (0.060 ถึง 0.080 นิ้ว)
   4. บ่าของก้ามปูยก
   5. แหวน

3. หากระยะห่างไม่ถูกต้อง ให้คลายน็อตสวมทับและขันหรือคลายน็อตปรับที่อยู่บนชุดเชื่อมต่อตามความจำเป็นเพื่อปรับระยะห่าง (รูป 7)

ฝึกใช้คราดกับบ่อทรายขนาดใหญ่ที่มีพื้นราบภายในสนาม ฝึกสตาร์ท ดับเครื่อง เลี้ยว ยก และลดระดับคราด การเข้าและออกจากบ่อ รวมทั้งฝึกใช้งานด้วยความเร็วเครื่องยนต์ปานกลางและความเร็วต่ำเมื่อขับเคลื่อนบนพื้น การฝึกฝนแบบนี้จะช่วยเพิ่มความมั่นใจในการใช้งานอุปกรณ์ให้กับคุณ

Note: ห้ามถอยรถลากพ่วงโดยลดระดับอุปกรณ์ต่อพ่วงลงต่ำ เพราะอุปกรณ์ต่อพ่วงอาจเสียหายได้

หากทรายลึกพอ คุณสามารถคราดขึ้นมาจนถึงขอบบ่อได้เลยในบริเวณที่เป็นพื้นราบ

หากทรายกระจายขึ้นมาบนสนาม ควรอยู่ห่างจากขอบบ่ออย่างเพียงพอเพื่อป้องกันไม่ให้รบกวนดินด้านล่างสนามหญ้า

ห้ามคราดทรายใกล้กับขอบบ่อมากเกินไปหากระยะของบ่อสั้น แต่ชัน เพราะทรายจะไหลกลับลงไปที่ก้นบ่อ

คุณอาจจำเป็นต้องใช้คราดมือเก็บรายละเอียดในบ่อทรายลึก บ่อทรายขนาดเล็ก ฯลฯ

คราดบ่อทรายตามรูปแบบใน รูป 9 การคราดในลักษณะดังกล่าวป้องกันไม่ให้ลายคราดซ้อนกันโดยไม่จำเป็น ลดการบดอัดทรายได้มากที่สุด และเหลือไว้เพียงลวดลายที่เรียบร้อยสวยงามบนผิวทราย

ขับตรงเข้าไปที่บ่อทรายจากบริเวณที่ขอบบ่อตื้นที่สุดและขับไปตามความยาวของบ่อ ขับผ่านกลางบ่อไปจนเกือบสุดอีกฝั่งหนึ่ง จากนั้นเลี้ยวไปยังทิศทางใดทิศทางหนึ่งให้แคบที่สุดเท่าที่ทำได้ แล้วขับกลับมาให้ชิดกับรอยคราดแรก ขับวนออกด้านนอกตามแผนภาพ แล้วออกจากบ่อทรายในบริเวณพื้นราบโดยขับทำมุมให้ถูกต้อง

สำหรับบ่อทรายที่สั้นแต่ชัน รวมถึงบ่อขนาดเล็ก ให้ขับออกจากบ่อแล้วใช้คราดมือเก็บรายละเอียดอีกครั้ง

รูป 9

1. ขับตรงเข้าไปบ่อทรายจากบริเวณพื้นราบและขับไปตามความยาวของบ่อ
2. ออกจากบ่อบริเวณพื้นราบโดยทำมุมให้เหมาะสม

ตอนเข้าไปในบ่อทราย อย่าเพิ่งลดระดับคราดลงมา แต่ควรรอจนกระทั่งคราดอยู่เหนือผืนทรายก่อน ทั้งนี้เพื่อป้องกันไม่ให้คราดตัดลงบนผืนหญ้าหรือลากเศษหญ้าหรือสิ่งสกปรกเศษวัสดุอื่นๆ ลงไปในบ่อทราย จากนั้นลดระดับคราดลงมาขณะที่อุปกรณ์กำลังเคลื่อนที่

ตอนออกจากบ่อ ให้ยกคราดขึ้นเมื่อล้อหน้าถึงขอบบ่อแล้ว ขณะขับอุปกรณ์ออกมา คราดจะยกขึ้นและไม่ลากทรายออกมาบนพื้นหญ้าด้วย

หลังจากสะสมประสบการณ์และฝึกฝนไปสักระยะ คุณจะกะประมาณจังหวะเวลาได้ว่าควรเข้าและออกจากบ่อทรายอย่างไรจึงจะเหมาะสม

คุณสามารถปรับตำแหน่งของคราดได้เพื่อเพิ่มหรือลดความรุนแรงในการคราดทราย ติดตั้งเหล็กต่อพ่วงและคราดตามรูปภาพต่อไปนี้เพื่อให้ได้ความรุนแรงในการคราดที่ต้องการ

การตั้งค่าการเจาะน้อยที่สุด

รูป 10

1. ด้านแบนราบอยู่ด้านบน
2. เหล็กต่อพ่วง
3. คราด

1. ติดตั้งชุดหัวลากให้ด้านแบนราบอยู่ด้านบน (รูป 10)

2. ประกอบเหล็กต่อพ่วงที่ด้านล่างของตัวแขวน (รูป 10)

การตั้งค่าการเจาะสูงสุด

รูป 11

1. ด้านมุมด้านบน
2. เหล็กต่อพ่วง
3. คราด

1. ติดตั้งชุดหัวลากให้ด้านมุมอยู่ด้านบน (รูป 11)

2. ประกอบเหล็กต่อพ่วงที่ด้านบนของตัวแขวน (รูป 11)

คุณสามารถปรับความยาวของใบปาดได้เพื่อเพิ่มหรือลดความลึกในการเจาะ

คลายสกรูยึดใบปาด เลื่อนใบปาดขึ้นหรือลงไปยังตำแหน่งที่ต้องการ จากนั้นขันสกรูให้แน่น (รูป 12)

รูป 12

1. ใบปาด
2. สกรูยึด

คลายน็อตสวมทับออกและหมุนสลักเกลียวหยุดคราด (รูป 13) ออกเพื่อจำกัดการเคลื่อนที่จากข้างหนึ่งไปยังอีกข้างหนึ่งของคราด ขันน็อตสวมทับเพื่อล็อกการปรับ

รูป 13

1. สลักเกลียวหยุด (2)
2. น็อตสวมทับ (2)

คุณสามารถติดตั้งตุ้มน้ำหนักเข้ากับคราดเก็บรายละเอียดได้หากทรายชื้นหรือเป็นทรายหยาบ หรือหากมีการทิ้งรอยเท้ารอยลึกไว้บนทราย สามารถแจ้งหมายเลขสั่งซื้ออะไหล่ 18-7570 กับตัวแทนจำหน่าย Toro ที่ได้รับอนุญาต

ทำตามขั้นตอนต่อไปนี้เพื่อยกคราดให้สูงขึ้นขณะขนส่ง:

1. ลดระดับคราดและชุดยกลงมาให้ต่ำที่สุด

2. ถอดสายโซ่ออกจากแขนยกและติดตั้งใหม่ให้สูงกว่าเดิม

Note: เพื่อให้คราดทำงานได้อย่างเหมาะสม ให้ติดตั้งสายโซ่ตรงตำแหน่งเดิมเพื่อให้สายโซ่หย่อน ก่อนจะใช้งานคราด

หลังจากคราดทรายเสร็จแล้ว ควรทำความสะอาดอุปกรณ์ให้หมดจด เนื่องจากคุณใช้อุปกรณ์นี้กับทรายเป็นส่วนใหญ่และทรายเป็นวัสดุที่มีคุณสมบัติขัดกร่อน จึงควรล้างทรายออกหลังใช้งานทุกครั้ง หากคุณล้างอุปกรณ์บ่อยครั้ง (ก่อนที่ทรายจะจับตัวกันเป็นก้อน) ให้ล้างด้วยการฉีดน้ำจากสายยางโดยถอดหัวฉีดออก เพราะน้ำที่มีแรงดันสูงอาจจะดันทรายเข้าไปยังบริเวณที่สึกหรอ และเข้าไปขูดขีดบริเวณดังกล่าวได้

Note: หากอะแดปเตอร์อุปกรณ์ต่อพ่วงติดกับอะแดปเตอร์ของรถลากพ่วง ให้สอดชะแลงหรือไขควงเข้าไปในช่องสอดชะแลงเพื่อแยกอะแดปเตอร์ออกจากกันรูป 14

รูป 14

1. ช่องสอดชะแลง

หากคานล็อกบนอะแดปเตอร์อุปกรณ์ต่อพ่วงหมุนติดขัด ให้ทาน้ำมันจาระบีลงบนบริเวณดังกล่าวบางๆ ดังแสดงใน รูป 15

รูป 15
