Introducción

Este cortacésped de asiento de cuchillas rotativas está diseñado para ser usado por operadores profesionales contratados. Está diseñado principalmente para segar césped bien mantenido en zonas verdes residenciales o comerciales. El uso de este producto para otros propósitos que los previstos podría ser peligroso para usted y para otras personas.

Lea este manual detenidamente para aprender a utilizar y mantener correctamente su producto, y para evitar lesiones y daños al producto. Usted es responsable de utilizar el producto de forma correcta y segura.

Visite www.Toro.com para buscar materiales de formación y seguridad o información sobre accesorios, para localizar un distribuidor o para registrar su producto.

Cuando necesite asistencia técnica, piezas genuinas Toro o información adicional, póngase en contacto con un Distribuidor de Servicio Autorizado o con Asistencia al Cliente Toro, y tenga a mano los números de modelo y serie de su producto. La Figura 1 o la Figura 2 identifican la ubicación de los números de modelo y serie en el producto. Escriba los números en el espacio provisto.

Important: Con su dispositivo móvil, puede escanear el código QR de la pegatina del número de serie (en su caso) para acceder a información sobre la garantía, las piezas, y otra información sobre el producto.

g233854
g336603

Este manual utiliza 2 palabras para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

El símbolo de alerta de seguridad (Figura 3) aparece tanto en este manual como en la máquina para identificar mensajes de seguridad importantes que debe seguir para evitar accidentes. Este símbolo aparecerá junto a la palabra Danger (Peligro), Warning (Advertencia) o Caution (Cuidado).

  • Peligro: Indica una situación peligrosa inminente, que si no se evita, causará la muerte o lesiones graves.

  • Advertencia indica una situación potencialmente peligrosa que si no se evita, podría causar la muerte o lesiones graves.

  • Cuidado indica una situación potencialmente peligrosa que si no se evita, podría causar lesiones menores o moderadas.

sa-black

El uso o la operación del motor en cualquier terreno forestal, de monte o cubierto de hierba a menos que el motor esté equipado con parachispas (conforme a la definición de la sección 4442) mantenido en buenas condiciones de funcionamiento, o que el motor haya sido fabricado, equipado y mantenido para la prevención de incendios, constituye una infracción de la legislación de California (California Public Resource Code Section 4442 o 4443).

El Manual del propietario del motor adjunto ofrece información sobre las normas de la U.S. Environmental Protection Agency (EPA) y de la California Emission Control Regulation sobre sistemas de emisiones, mantenimiento y garantía. Puede solicitarse un manual nuevo al fabricante del motor.

Par bruto o neto: el par bruto o neto de este motor fue calculada por el fabricante del motor con arreglo a lo estipulado en el documento J1940 o J2723 de la Society of Automotive Engineers (Sociedad de Ingenieros del Automóvil - SAE). Debido a que el motor está configurado para cumplir los requisitos de seguridad, emisiones y operación, su potencia real en este tipo de cortacésped será significativamente menor. Consulte la información del fabricante del motor incluida con la máquina.

Important: Si utilizará un máquina con motor Toro a una altura superior a 1500 m (5000 pies) por un periodo prolongado, asegúrese de que el kit de gran altitud se haya instalado de modo que el motor cumpla con las normativas de emisiones CARB/EPA. El kit de gran altitud aumenta el rendimiento del motor mientras que previene la suciedad de la bujía, la dificultad de arranque y las emisiones aumentadas. Una vez que haya instalado el kit, coloque la etiqueta de gran altitud al lado de la pegatina de número de serie en la máquina. Póngase en contacto con cualquier distribuidor autorizado de Toro para obtener el kit de gran altitud adecuado y la etiqueta de gran altitud para su máquina. Para localizar un distribuidor cerca de usted, visite nuestra página web www.Toro.com o llame a nuestro Departamento de Atención al Cliente (Toro Customer Care Department) a los números que se encuentran en su Declaración de Garantía de Control de Emisiones.Retire el kit del motor y restablezca el motor a su configuración de fábrica original cuando se utilice por debajo de 1500 m (5000 pies). No opere en altitudes inferiores un motor que ha sido transformado para su uso en altitudes elevadas; de lo contrario, podría sobrecalentar y dañar el motor.Si no está seguro de su máquina ha sido transformada para su uso en altitudes elevadas, consulte la siguiente etiqueta.

decal127-9363

Advertencia

CALIFORNIA

Advertencia de la Propuesta 65

Los gases de escape de este producto contienen productos químicos que el Estado de California sabe que causan cáncer, defectos congénitos u otros peligros para la reproducción.

Los bornes, terminales y otros accesorios de la batería contienen plomo y compuestos de plomo, productos químicos reconocidos por el Estado de California como causantes de cáncer y daños reproductivos. Lávese las manos después de manejar el material.

El uso de este producto puede provocar la exposición a sustancias químicas que el Estado de California considera causantes de cáncer, defectos congénitos u otros trastornos del sistema reproductor.

Seguridad

Esta máquina ha sido diseñada con arreglo a lo estipulado en la norma ANSI B71.4-2017.

Seguridad general

Este producto es capaz de amputar manos y pies y de lanzar objetos al aire. Siga siempre todas las instrucciones de seguridad con el fin de evitar lesiones personales graves o la muerte.

  • Lea y comprenda el contenido de este Manual del operador antes de arrancar el motor.

  • Mantenga alejadas a otras personas y a niños.

  • No deje que la máquina sea utilizada o mantenida por niños o por personas que no hayan recibido la formación adecuada. Sólo permita que manejen o mantengan la máquina personas responsables, formadas, familiarizadas con las instrucciones y físicamente capaces de utilizar la máquina.

  • Mantenga siempre la barra antivuelco en la posición de totalmente elevada y bloqueada, y utilice el cinturón de seguridad.

  • No utilice la máquina cerca de terraplenes, fosas, taludes, agua, u otros peligros, o en pendientes de más de 15°.

  • No coloque las manos o los pies cerca de los componentes en movimiento de la máquina.

  • No utilice la máquina sin que estén colocados y funcionen correctamente todos los protectores, interruptores de seguridad y otros dispositivos de protección o seguridad.

  • Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. Deje que se enfríe la máquina antes de hacer trabajos de ajuste, mantenimiento, repostaje, limpieza o almacenamiento.

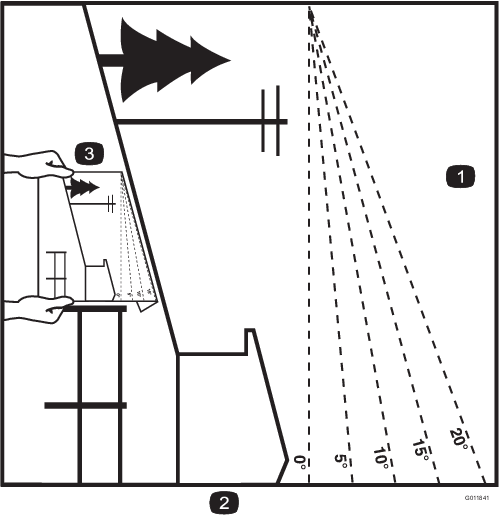

Indicador de pendientes

g011841

Pegatinas de seguridad e instrucciones

Graphic

Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte.

decaloemmarkt
decalbatterysymbols
decal93-7818
decal106-5517
decal107-3069
decal109-6014
decal112-3858
decal112-9028
decal115-9625
decal116-5610
decal116-8588
decal117-1194
decal133-8062
decal117-3848
decal144-3778
decal126-4363
decal135-2310
decal126-4784
decal126-8161
decal126-9939

La pegatina 131-1097 es para máquinas con motor Toro solamente.

decal131-1097
decal136-9024
decalptosymbols
decal126-8151

La pegatina 126-8383 es para modelos sin MyRide solamente.

decal126-8383

La pegatina 132-0871 es para modelos con MyRide solamente.

decal132-0871

La pegatina 136-1720 es para modelos con MyRide solamente.

decal136-1720

El producto

g336657

Familiarícese con todos los controles antes de poner en marcha el motor y trabajar con la máquina.

Panel de control

g271171

Interruptor de encendido

El interruptor de encendido, que se utiliza para arrancar y apagar el motor, tiene tres posiciones: PARADA, MARCHA y ARRANQUE. Consulte Cómo arrancar el motor.

Interruptor de las luces

Modelos con luces solamente

Utilice el interruptor de las luces para ENCENDER o APAGAR las luces (Figura 7).

Control del estárter

Utilice el control del estárter para poner en marcha el motor en frío.

Control del acelerador

El acelerador controla la velocidad del motor y tiene un ajuste variable continuo de LENTO a RáPIDO (Figura 7).

Mando de control de las cuchillas (toma de fuerza)

El mando de control de las cuchillas, representado por un símbolo de toma de fuerza (TDF), engrana y desengrana la transmisión de potencia a las cuchillas del cortacésped (Figura 7).

Horímetro

El horímetro registra el número de horas de operación de la máquina. Funciona cuando el motor está en marcha. Utilice el recuento de horas para programar el mantenimiento regular (Figura 8).

g187133

Indicadores de los interruptores de seguridad

Hay una serie de símbolos en el contador de horas, que indican con un triángulo negro si el componente de seguridad está en la posición correcta (Figura 8).

Indicador de la batería

Si se gira el interruptor de encendido a la posición de CONECTADO durante unos segundos, se muestra el voltaje de la batería en la zona donde normalmente se muestran las horas de uso.

La luz de la batería se enciende al accionarse el interruptor de encendido, y cuando la carga está por debajo del nivel correcto de operación Figura 8.

Palancas de control de movimiento

Las palancas de control de movimiento se utilizan para conducir la máquina hacia adelante, hacia atrás y girarla en ambos sentidos (Figura 6).

Posición de bloqueo/punto muerto

Mueva las palancas de control de movimiento hacia fuera, desde la posición central a la posición de BLOQUEO/PUNTO MUERTO antes de bajarse de la máquina (Figura 30). Ponga siempre las palancas de control de movimiento en posición de BLOQUEO/PUNTO MUERTO cuando pare la máquina o antes de dejarla desatendida.

Palanca del freno de estacionamiento

Cada vez que apaga el motor, ponga el freno de estacionamiento para evitar que la máquina se desplace accidentalmente.

Válvula de cierre de combustible

Cierre la válvula de cierre de combustible antes de transportar o almacenar la máquina; consulte Uso de la válvula de cierre de combustible.

Note: Las especificaciones y diseños están sujetos a modificación sin previo aviso.

Anchura

 Carcasa de 122 cm (48")Carcasa de 132 cm (52")Carcasa de 152 cm (60")
Sin carcasa de corte121 cm (47½")124 cm (49")133 cm (52")
Deflector elevado133 cm (53")144 cm (56¾")161 cm (63½")
Deflector bajado160 cm (63¼")171 cm (67¼")191 cm (75¼")

Longitud

 Carcasa de 122 cm (48")Carcasa de 132 cm (52")Carcasa de 152 cm (60")
Longitud208 cm (82")208 cm (82")209 cm (83")

Altura

Barra antivuelco – elevadaBarra antivuelco – bajada
179 cm (70½")125 cm (49")

Peso

MáquinasPeso
Máquinas de 122 cm (48")385 a 425 kg (849 a 937 libras)
Máquinas de 132 cm (52")391 a 434 kg (862 a 957 libras)
Máquinas de 152 cm (60")409 a 456 kg (901 a 1006 libras)

Aperos/Accesorios

Está disponible una selección de aperos y accesorios homologados por Toro que pueden utilizarse con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o con su distribuidor autorizado Toro, o visite www.Toro.com para obtener una lista de todos los aperos y accesorios homologados.

Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro. Las piezas de repuesto y accesorios de otros fabricantes podrían ser peligrosos, y su uso podría invalidar la garantía del producto.

Operación

Note: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.

Antes del funcionamiento

Seguridad antes del uso

Seguridad general

  • No deje que la máquina sea utilizada o mantenida por niños o por personas que no hayan recibido la formación adecuada. La normativa local puede imponer límites sobre la edad del operador. El propietario es responsable de proporcionar formación a todos los operadores y mecánicos.

  • Inspeccione la zona donde se va a utilizar la máquina, y retire cualquier objeto que pudiera interferir con el funcionamiento de la máquina o que pudiera ser arrojado por la máquina.

  • Familiarícese con la operación segura del equipo, los controles del operador y las señales de seguridad.

  • Compruebe que los controles de presencia del operador, los interruptores de seguridad y los protectores están instalados y que funcionan correctamente. No utilice la máquina si no funcionan correctamente.

  • Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. Deje que se enfríe la máquina antes de hacer trabajos de ajuste, mantenimiento, repostaje, limpieza o almacenamiento.

  • Antes de segar, inspeccione la máquina para asegurarse de que los conjuntos de corte funcionan correctamente.

  • Evalúe el terreno para determinar cuáles son los equipos y aperos o accesorios apropiados que se requieren para operar la máquina de manera adecuada y segura.

  • Lleve ropa adecuada, incluyendo guantes, protección ocular, pantalón largo, calzado resistente y antideslizante y protección auricular. Si tiene el pelo largo, recójaselo, y no lleve joyas o prendas sueltas.

  • No lleve pasajeros en la máquina.

  • Mantenga a otras personas y a los animales domésticos alejados de la máquina durante el uso. Apague la máquina y los accesorios si alguien entra en la zona.

  • No utilice la máquina a menos que todos los protectores y dispositivos de seguridad, como por ejemplo los deflectores y el recogedor entero, estén colocados y funcionen correctamente. Sustituya cualquier pieza desgastada o deteriorada cuando sea necesario.

Seguridad en el manejo del combustible

  • El combustible es extremadamente inflamable y altamente explosivo. Un incendio o una explosión provocados por el combustible puede causarle quemaduras a usted y a otras personas así como daños materiales.

    • Para evitar que una carga estática incendie el combustible, coloque el recipiente y/o la máquina directamente sobre el suelo antes de repostar, no en un vehículo o sobre otro objeto.

    • Llene el depósito de combustible en el exterior sobre terreno llano, en una zona abierta y con el motor frío. Limpie cualquier combustible derramado.

    • No maneje combustible si está fumando, ni cerca de una llama desnuda o chispas.

    • No retire el tapón de combustible ni añada combustible al depósito si el motor está caliente o en marcha.

    • Si se derrama combustible, no intente arrancar el motor. Evite crear una fuente de ignición hasta que los vapores del combustible se hayan disipado.

    • Almacene el combustible en un recipiente homologado y manténgalo fuera del alcance de los niños.

  • El combustible es dañino o mortal si es ingerido. La exposición a largo plazo a los vapores puede causar lesiones y enfermedades graves.

    • Evite la respiración prolongada de los vapores.

    • Mantenga las manos y la cara alejadas de la boquilla y de la abertura del depósito de combustible.

    • Mantenga el combustible alejado de los ojos y la piel.

  • No guarde la máquina o un recipiente de combustible en un lugar donde pudiera haber una llama desnuda, chispas o una llama piloto, por ejemplo en un calentador de agua u otro electrodoméstico.

  • No llene los recipientes dentro de un vehículo o sobre la plataforma de un camión o remolque con un forro de plástico. Coloque siempre los recipientes de gasolina en el suelo y lejos del vehículo, antes de llenarlos.

  • Retire el equipo del camión o del remolque y repóstelo mientras se encuentra sobre el suelo. Si esto no es posible, repóstelo usando un recipiente portátil, en vez de usar un surtidor de combustible con boquilla.

  • No utilice la máquina a menos que esté instalado un sistema completo de escape en buenas condiciones de funcionamiento.

  • Mantenga la boquilla en contacto con el borde del depósito de combustible o el orificio del recipiente en todo momento hasta que termine de repostar. No utilice dispositivos que mantengan abierta la boquilla.

  • Si se derrama combustible sobre su ropa, cámbiese de ropa inmediatamente.

  • No llene demasiado el depósito de combustible. Vuelva a colocar el tapón de combustible y apriételo firmemente.

  • Limpie la hierba y los residuos de la unidad de corte, el silenciador, las transmisiones, el recogedor y el compartimento del motor para ayudar a prevenir incendios. Limpie cualquier aceite o combustible derramado.

Cómo añadir combustible

Combustible recomendado

  • Para obtener los mejores resultados, utilice solamente gasolina fresca (comprada hace menos de 30 días), sin plomo, de 87 o más octanos (método de cálculo (R+M)/2).

  • Etanol: Es aceptable el uso de gasolina con hasta el 10% de etanol (gasohol) o el 15 % de MTBE (éter metil tert-butílico) por volumen. El etanol y el MTBE no son lo mismo. No está autorizado el uso de gasolina con el 15 % de etanol (E15) por volumen. No utilice nunca gasolina que contenga más del 10 % de etanol por volumen, como por ejemplo la E15 (contiene el 15 % de etanol), la E20 (contiene el 20 % de etanol) o la E85 (contiene hasta el 85 % de etanol). El uso de gasolina no autorizada puede causar problemas de rendimiento o daños en el motor que pueden no estar cubiertos bajo la garantía.

  • No utilice gasolina que contenga metanol.

  • No guarde combustible en el depósito de combustible o en recipientes de combustible durante el invierno a menos que haya añadido un estabilizador.

  • No añada aceite a la gasolina.

Uso del estabilizador/acondicionador

Use un estabilizador/acondicionador en la máquina para obtener las siguientes ventajas:

  • Mantiene el combustible fresco durante más tiempo si se siguen las indicaciones del fabricante del estabilizador de combustible

  • Limpia el motor durante el funcionamiento.

  • Elimina la formación de depósitos pegajosos, con aspecto de barniz, en el sistema de combustible, que pueden dificultar el arranque.

    Important: No utilice aditivos de combustible que contengan metanol o etanol.

    Agregue la cantidad adecuada de estabilizador/acondicionador de combustible al combustible.

    Note: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con combustible fresco. Para reducir al mínimo los depósitos de barniz en el sistema de combustible, utilice siempre un estabilizador de combustible.

Cómo llenar el depósito de combustible

  1. Aparque la máquina en una superficie nivelada.

  2. Ponga el freno de estacionamiento.

  3. Apague el motor y retire la llave.

  4. Limpie alrededor del tapón del depósito de combustible.

  5. Llene el depósito de combustible hasta la parte inferior del cuello de llenado (Figura 9).

    Note: No llene completamente el depósito de combustible. El espacio vacío en el depósito permitirá la dilatación de la gasolina.

    g036751

Mantenimiento diario

Cada día, antes de arrancar la máquina, siga los procedimientos marcados como “Cada uso/A diario” en la sección .

Rodaje de una máquina nueva

Los motores nuevos necesitan tiempo para desarrollar toda su potencia. La fricción generada por las carcasas y los sistemas de propulsión de los cortacéspedes es mayor cuando éstos son nuevos, lo que supone una carga adicional para el motor. Las máquinas nuevas necesitan un periodo de rodaje de 40–50 horas para desarrollar la máxima potencia y el mejor rendimiento.

Uso del sistema de protección antivuelco (ROPS)

Advertencia

Para evitar lesiones o la muerte en caso de un vuelco, mantenga la barra antivuelco en posición totalmente elevada y bloqueada, y utilice el cinturón de seguridad.

Asegúrese de que el asiento está sujeto a la máquina.

Advertencia

No hay protección contra vuelcos cuando la barra antivuelco está bajada.

  • Baje la barra antivuelco únicamente cuando sea imprescindible.

  • No use el cinturón de seguridad si la barra antivuelco está bajada.

  • Conduzca lentamente y con cuidado.

  • Eleve la barra antivuelco tan pronto como haya espacio suficiente.

  • Compruebe cuidadosamente que hay espacio suficiente antes de conducir por debajo de cualquier objeto en alto (por ejemplo, ramas, portales, cables eléctricos) y no entre en contacto con ellos.

Bajada de la barra antivuelco

Important: Baje la barra antivuelco únicamente cuando sea imprescindible.

  1. Retire las chavetas y retire los dos pasadores (Figura 11).

  2. Baje la barra antivuelco (Figura 10).

    Note: Hay dos posiciones de bajada; consulte Figura 10.

  3. Instale los dos pasadores y sujételos con las chavetas (Figura 11).

    g004954

    Important: Asegúrese de sujetar la parte trasera del asiento con el enganche del asiento.

Elevación de la barra antivuelco

Important: Utilice siempre el cinturón de seguridad cuando la barra antivuelco está en la posición elevada.

  1. Retire las chavetas y retire los dos pasadores (Figura 11).

  2. Eleve la barra antivuelco a la posición vertical, instale los dos pasadores y sujételos con las chavetas (Figura 11).

    g004955

Uso del sistema de interruptores de seguridad

Advertencia

Si los interruptores de seguridad están desconectados o dañados, la máquina podría ponerse en marcha inesperadamente y causar lesiones personales.

  • No manipule los interruptores de seguridad.

  • Compruebe la operación de los interruptores de seguridad cada día, y sustituya cualquier interruptor dañado antes de operar la máquina.

El sistema de interruptores de seguridad

El sistema de interruptores de seguridad ha sido diseñado para impedir que el motor arranque a menos que ocurra lo siguiente:

  • El freno de estacionamiento esté puesto.

  • El mando de control de las cuchillas (TDF) está desengranado.

  • Las palancas de control de movimiento estén en la posición de BLOQUEO/PUNTO MUERTO.

El sistema de interruptores de seguridad también está diseñado para parar el motor cuando se muevan las palancas de control de movimiento desde la posición de BLOQUEO DE PUNTO MUERTO con el freno de estacionamiento puesto, o si usted se levanta del asiento cuando la TDF está engranada.

El contador de horas tiene indicadores que notifican al usuario si el componente de seguridad está en la posición correcta. Cuando el componente está en la posición correcta, aparece un indicador en la pantalla.

g187670

Comprobación del sistema de interruptores de seguridad

Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
Cada vez que se utilice o diariamente
  • Comprobación del sistema de interruptores de seguridad.
  • Verifique el sistema de interruptores de seguridad cada vez que vaya a utilizar la máquina. Si el sistema no funciona de la forma que se describe a continuación, póngase en contacto con un Servicio Técnico Autorizado para que lo reparen inmediatamente.

    1. Siéntese en el asiento, ponga el freno de estacionamiento y mueva el mando de control de las cuchillas (TDF) a ENGRANADO. Intente arrancar el motor; el motor no debe arrancar.

    2. Siéntese en el asiento, ponga el freno de estacionamiento y mueva el mando de control de las cuchillas (TDF) a DESENGRANADO. Mueva cualquiera de las palancas de control de movimiento fuera de la posición de BLOQUEO/PUNTO MUERTO. Intente arrancar el motor; el motor no debe arrancar. Repita con la otra palanca de control.

    3. Siéntese en el asiento, ponga el freno de estacionamiento, mueva el mando de control de las cuchillas (TDF) a DESENGRANADO y mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO. Ahora arranque el motor. Con el motor en marcha, quite el freno de estacionamiento, engrane el mando de control de las cuchillas (TDF) y levántese un poco del asiento; el motor debe pararse.

    4. Siéntese en el asiento, ponga el freno de estacionamiento, mueva el mando de control de las cuchillas (TDF) a DESENGRANADO y mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO. Ahora arranque el motor. Con el motor en marcha, ponga cualquiera de las palancas de control de movimiento en posición central y muévala (hacia adelante o hacia atrás); el motor debe pararse. Repita con la otra palanca de control.

    5. Siéntese en el asiento, quite el freno de estacionamiento, mueva el mando de control de las cuchillas (TDF) a DESENGRANADO y mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO. Intente arrancar el motor; el motor no debe arrancar.

    Colocación del asiento

    El asiento puede moverse hacia adelante y hacia atrás (Figura 13). Coloque el asiento en la posición que le permita controlar mejor la máquina y en la que esté más cómodo.

    g027632

    Cómo ajustar la suspensión del asiento

    Máquinas sin sistema de suspensión MyRide™ solamente

    El asiento puede ajustarse para que la conducción sea más suave y cómoda. Coloque el asiento en la posición más cómoda para usted.

    Para ajustarlo, gire el pomo situado en la parte delantera en cualquier sentido hasta encontrar la posición más cómoda (Figura 14).

    g019768

    Ajuste de los conjuntos de amortiguador traseros

    Máquinas con sistema de suspensión MyRide™ solamente

    El sistema de suspensión MyRide™ se ajusta para brindar una conducción sea más suave y cómoda. El ajuste de los 2 conjuntos de choque traseros es el ajuste más fácil y rápido para el cambio del sistema de suspensión. Coloque el sistema de suspensión donde le quede más cómodo.

    Las ranuras para los conjuntos de choque traseros tienen posiciones de palancas de bloqueo para files de referencia. Los conjuntos de amortiguador traseros pueden colocarse en cualquier lugar de la ranura, no solo en las muescas de posicionamiento. El siguiente gráfico muestra la posición para una conducción blanda o firme y las posiciones de las diferentes muescas de posicionamiento (Figura 15).

    g227753

    Note: Asegúrese de que los conjuntos de choque traseros izquierdos y derechos siempre se ajusten en las mismas posiciones.

    Ajuste los conjuntos de choque traseros (Figura 16).

    g227752g227751

    Uso de aperos y accesorios

    Utilice solamente aperos y accesorios homologados por Toro.

    Si añade más de 1 kit de montaje de accesorios (por ejemplo, kit de cubo o kit de montaje universal) a ambos lugares indicados en la Figura 17, añada un kit de pesos delanteros. Póngase en contacto con un Servicio Técnico Autorizado para obtener el kit de pesos delanteros.

    g298130

    Durante el funcionamiento

    Seguridad durante el uso

    Seguridad general

    • El propietario/operador puede prevenir, y es responsable de cualquier accidente que pueda provocar lesiones personales o daños materiales.

    • Dedique toda su atención al manejo de la máquina. No realice ninguna actividad que pudiera distraerle; de lo contrario, pueden producirse lesiones o daños materiales.

    • No utilice la máquina si está enfermo, cansado, o bajo la influencia de alcohol o drogas.

    • El contacto con la cuchilla puede causar lesiones personales graves. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. Cuando gire la llave a la posición de DESCONECTADO, el motor debe apagarse y la cuchilla debe detenerse. Si no, deje de usar la máquina inmediatamente y póngase en contacto con un Servicio Técnico Autorizado.

    • Utilice la máquina solo en buenas condiciones de visibilidad y bajo condiciones meteorológicas apropiadas. No haga funcionar la máquina cuando hay riesgo de tormentas eléctricas.

    • Mantenga las manos y los pies alejados de las unidades de corte. Manténgase alejado del orificio de descarga.

    • No siegue con el deflector de descarga elevado, retirado o modificado, a menos que tenga colocado y en buenas condiciones de funcionamiento un sistema de recogida de hierba o un kit de mulching.

    • No corte el césped en marcha atrás a menos que sea absolutamente necesario. Mire siempre hacia abajo y detrás de usted antes de conducir la máquina en marcha atrás.

    • Extreme la precaución al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan bloquear su visión.

    • Pare las cuchillas siempre que no esté segando.

    • Si la máquina golpea un objeto o empieza a vibrar, apague inmediatamente el motor, retire la llave (en su caso), espere a que se detengan todas las piezas en movimiento antes de examinar la máquina en busca de daños. Haga todas las reparaciones necesarias antes de volver a utilizar la máquina.

    • Vaya más despacio y tenga cuidado al girar y al cruzar calles y aceras con la máquina. Ceda el paso siempre.

    • Antes de abandonar la posición del operador, haga lo siguiente:

      • Aparque la máquina en una superficie nivelada.

      • Desengrane la TDF y baje los accesorios.

      • Ponga el freno de estacionamiento.

      • Apague el motor y retire la llave.

      • Espere a que se detengan todas las piezas en movimiento.

    • Haga funcionar el motor únicamente en zonas bien ventiladas. Los gases de escape contienen monóxido de carbono, que es letal si se inhala.

    • No deje nunca desatendida la máquina si está funcionando.

    • Conecte los equipos remolcados a la máquina únicamente en el punto de enganche.

    • No utilice la máquina a menos que todos los protectores y dispositivos de seguridad, como por ejemplo los deflectores y el recogedor entero, estén colocados y funcionen correctamente. Sustituya cualquier pieza desgastada o deteriorada cuando sea necesario.

    • Utilice solamente accesorios y aperos homologados por Toro.

    • Esta máquina produce niveles sonoros que superan los 85 dBA en el oído del operador, y pueden causar pérdidas auditivas con períodos extendidos de exposición.

      g229846
    • Limpie la hierba y los residuos de la unidad de corte, las transmisiones, el silenciador y el motor para prevenir incendios.

    • Arranque el motor con los pies bien alejados de las cuchillas.

    • Esté pendiente del sentido de descarga del cortacésped y no oriente la descarga hacia nadie. Evite descargar material contra una pared u otra obstrucción, porque el material podría rebotar hacia usted.

    • Pare las cuchillas, reduzca la velocidad de la máquina y extreme las precauciones al cruzar superficies que no sean de hierba o al transportar la máquina a y desde la zona de trabajo.

    • No cambie la velocidad del regulador del motor ni haga funcionar el motor a una velocidad excesiva.

    • A menudo los niños se sienten atraídos por la máquina y la actividad de segar. No suponga nunca que los niños van a permanecer en el último lugar en que los vio.

    • Mantenga a los niños alejados de la zona de trabajo y bajo la atenta mirada de un adulto responsable que no sea el operador.

    • Esté alerta y apague la máquina si entran niños en la zona de trabajo.

    • Antes de conducir en marcha atrás o girar la máquina, mire hacia abajo y hacia atrás para asegurarse de que no hay niños pequeños presentes.

    • No lleve niños en la máquina, incluso cuando las cuchillas no están en movimiento. Los niños podrían caerse y sufrir lesiones graves, o podrían impedir que usted maneje la máquina con seguridad. Cualquier niño que haya sido transportado en el pasado podría aparecer sin aviso en la zona de trabajo, y podría ser arrollado por la máquina, incluso en marcha atrás.

    Seguridad del sistema de protección antivuelco (ROPS)

    • El ROPS es un dispositivo de seguridad integrado. No retire ninguno de los componentes del ROPS de la máquina.

    • Asegúrese de que el cinturón de seguridad está enganchado y de que puede desabrocharlo rápidamente en caso de emergencia.

    • Mantenga la barra antivuelco en la posición de totalmente elevada y bloqueada, y lleve el cinturón de seguridad siempre que la barra antivuelco esté elevada.

    • Compruebe cuidadosamente cualquier objeto elevado antes de conducir debajo del mismo, y no lo toque.

    • Si algún componente del ROPS está dañado, sustitúyalo. No lo repare ni lo cambie.

    • No hay protección contra vuelcos cuando la barra antivuelco está bajada.

    • Si una rueda pasa por un borde o un terraplén o entra en el agua, puede causar un vuelco, que puede dar lugar a lesiones graves o la muerte.

    • No lleve el cinturón de seguridad cuando la barra antivuelco está bajada.

    • Baje la barra antivuelco únicamente cuando sea absolutamente necesario; levántela tan pronto como el espacio lo permita.

    • En caso de vuelco, lleve la máquina a un Servicio Técnico Autorizado para que inspeccione el ROPS.

    • Utilice solamente accesorios e implementos homologados por Toro para el ROPS.

    Seguridad en pendientes

    • Las pendientes son una de las principales causas de accidentes por pérdida de control y vuelcos, que pueden causar lesiones graves o la muerte. El operador es responsable de la seguridad cuando trabaja en pendientes. El uso de la máquina en cualquier pendiente exige un cuidado especial. Antes de usar la máquina en una pendiente, haga lo siguiente:

      • Lea y comprenda las instrucciones sobre pendientes del manual y las que están colocadas en la máquina.

      • Utilice un indicador de ángulo para determinar la inclinación aproximada de la zona.

      • No utilice la máquina nunca en pendientes de más de 15°.

      • Evalúe las condiciones del lugar de trabajo para determinar si es seguro trabajar en la pendiente con la máquina. Utilice el sentido común y el buen juicio al realizar este evaluación. Cualquier cambio que se produzca en el terreno, como por ejemplo un cambio de humedad, puede afectar rápidamente al uso de la máquina en una pendiente.

    • Identifique cualquier obstáculo situado en la base de la pendiente. No utilice la máquina cerca de terraplenes, fosas, taludes, agua, u otros peligros. La máquina podría volcar repentinamente si una rueda pasa por el borde de un terraplén o fosa, o si se socava un talud. Mantenga una distancia prudente (el doble de la anchura de la máquina) entre la máquina y cualquier peligro. Utilice una máquina dirigida o una desbrozadora manual para segar la hierba en estas zonas.

    • Evite arrancar, parar o girar la máquina en cuestas o pendientes. Evite hacer cambios bruscos de velocidad o de dirección; gire poco a poco, y a baja velocidad.

    • No utilice la máquina en condiciones que puedan comprometer la tracción, la dirección o la estabilidad de la máquina. Tenga en cuenta que conducir en hierba mojada, atravesar pendientes empinadas, o bajar cuestas puede hacer que la máquina pierda tracción. La transferencia de peso a las ruedas delanteras puede hacer que patine la máquina, con pérdida de frenado y de control de dirección. La máquina puede deslizarse incluso con las ruedas motrices inmovilizadas.

    • Retire o señale cualquier obstáculo, como zanjas, baches, surcos, montículos, rocas u otros peligros ocultos. La hierba alta puede ocultar obstáculos. Un terreno irregular puede hacer que la máquina vuelque.

    • Extreme las precauciones al trabajar con accesorios o aperos, como por ejemplo sistemas de recogida de hierba. Éstos pueden afectar a la estabilidad de la máquina y causar pérdidas de control. Siga las instrucciones sobre los contrapesos.

    • Si es posible, mantenga la carcasa bajada al suelo mientras trabaje en pendientes. La elevación de la carcasa mientras se trabaja en pendientes puede hacer que la máquina pierda estabilidad.

    g221745

    Acceso al puesto del operador

    Utilice la carcasa de corte como escalón para subirse al puesto del operador (Figura 20).

    g029797

    Utilización del freno de estacionamiento

    Ponga siempre el freno de estacionamiento cuando pare la máquina o cuando la deje desatendida.

    Activación del freno de estacionamiento

    Aparque la máquina en una superficie nivelada.

    g036754

    Desactivación del freno de estacionamiento

    g192635

    Uso del mando de control de las cuchillas (TDF)

    El mando de control de las cuchillas (TDF) arranca y detiene las cuchillas del cortacésped y cualquier accesorio conectado.

    Cómo engranar el mando de control de las cuchillas (TDF)

    Note: El uso del mando de control de las cuchillas (TDF) con el acelerador en la posición intermedia o menos producirá un desgaste excesivo en las correas de transmisión.

    g008945

    Cómo desengranar el mando de control de las cuchillas (TDF)

    g009174

    Uso del acelerador

    Puede mover el control del acelerador entre las posiciones de RáPIDO y LENTO (Figura 25).

    Utilice siempre la posición de RáPIDO para engranar la TDF.

    g008946

    Uso del estárter

    Utilice el estárter para poner en marcha el motor en frío.

    1. Tire hacia arriba del mando para engranar el estárter antes de usar el interruptor de encendido (Figura 26).

    2. Presione hacia abajo el pomo del estárter para desactivar el estárter después de arrancar el motor (Figura 26).

      g008959

    Cómo arrancar el motor

    Note: Si el motor está caliente, puede no ser necesario usar el estárter.

    Important: No active el motor de arranque durante más de 5 segundos cada vez. Si se acciona el motor de arranque durante más de 5 segundos seguidos, puede dañarse. Si el motor no arranca, espere 10 segundos antes de utilizar el motor de arranque de nuevo.

    g227548

    Apagado del motor

    Note: Consulte Figura 43 para conocer qué motor tiene usted.

    Cuidado

    Los niños u otras personas podrían resultar lesionados si mueven o intentan operar la máquina mientras está desatendida.

    Retire siempre la llave y ponga el freno de estacionamiento cuando deje la máquina sin supervisión.

    Como parar un motor Kawasaki

    Deje el motor en ralentí a velocidad baja durante 60 segundos antes de girar el interruptor de encendido a Desconectado.

    g036839

    Important: Asegúrese de que la válvula de cierre de combustible está cerrada antes de transportar o almacenar la máquina para evitar fugas de combustible. Ponga el freno de estacionamiento antes de transportar la máquina. Retire la llave puesto que la bomba de combustible puede funcionar y hacer que la batería pierda su carga.

    Apagado de motores Toro

    Note: Asegúrese de que el acelerador está en la posición de RáPIDO antes de parar el motor.

    g037049

    Important: Asegúrese de que la válvula de cierre de combustible está cerrada antes de transportar o almacenar la máquina para evitar fugas de combustible. Ponga el freno de estacionamiento antes de transportar la máquina. Retire la llave puesto que la bomba de combustible puede funcionar y hacer que la batería pierda su carga.

    Uso de las palancas de control de movimiento

    g004532

    Conducción de la máquina

    Las ruedas motrices giran de manera independiente, impulsadas por motores hidráulicos en cada eje. Un lado puede girar hacia atrás mientras que el otro lado gira hacia adelante, haciendo que la máquina rote sobre su eje en lugar de trazar una curva. Esto mejora mucho la maniobrabilidad de la máquina, pero puede ser necesario un periodo de adaptación si no está familiarizado con este sistema.

    El control del acelerador regula la velocidad del motor en rpm (revoluciones por minuto). Ponga el acelerador en posición RáPIDO para conseguir el mejor rendimiento. Siegue siempre con el acelerador en posición rápido.

    Advertencia

    La máquina puede girar muy rápidamente. Usted puede perder el control de la máquina y causar lesiones personales o daños a la máquina.

    • Extreme las precauciones al girar.

    • Reduzca la velocidad de la máquina antes de hacer giros cerrados.

    Conducción hacia adelante

    Note: El motor se para si usted mueve el control de tracción con el freno de estacionamiento puesto.

    Para detener la máquina, tire de las palancas de control de movimiento a la posición de PUNTO MUERTO.

    1. Quite el freno de estacionamiento.

    2. Mueva las palancas de control de movimiento a la posición central desbloqueada.

    3. Para ir hacia adelante, empuje lentamente las palancas de control de movimiento hacia adelante (Figura 31).

      g008952

    Conducción hacia atrás

    1. Mueva las palancas de control de movimiento a la posición central desbloqueada.

    2. Para ir hacia atrás, tire lentamente de las palancas de control de movimiento hacia atrás (Figura 32).

      g008953

    Uso de la descarga lateral

    El cortacésped cuenta con un deflector de hierba abisagrado que dispersa los recortes de hierba a un lado y hacia abajo, hacia el césped.

    Peligro

    Si la máquina no tiene correctamente montado un deflector de hierba, una tapa de descarga o un recogedor completo, usted y otras personas están expuestos a contacto con las cuchillas y a residuos lanzados al aire. El contacto con las cuchillas del cortacésped en rotación y con los residuos lanzados al aire causará lesiones o muerte.

    • No retire nunca el deflector de hierba de la carcasa de corte porque el deflector de hierba dirige el material hacia abajo, al césped. Si el deflector de hierba se deteriora alguna vez, sustitúyalo inmediatamente.

    • No coloque nunca las manos o los pies debajo de la carcasa del cortacésped.

    • No intente nunca despejar la zona de descarga o las cuchillas del cortacésped sin antes mover el mando de control de las cuchillas (TDF) a la posición de DESENGRANADO, girar el interruptor de encendido a DESCONECTADO y retirar la llave del interruptor de encendido.

    • Compruebe que el deflector de hierba está bajado.

    Ajuste de la altura de corte

    Uso del bloqueo de transporte

    1. Pise el pedal de elevación de la carcasa para elevar la carcasa de corte (Figura 33).

    2. Empuje la palanca de bloqueo de transporte hacia adelante para desactivar el bloqueo de transporte; empuje la palanca del bloqueo de transporte hacia atrás para bloquear el bloqueo de transporte (Figura 33).

      g336604

    Ajuste del pasador de altura de corte

    La altura de corte se ajusta de 25 a 140 mm (1" a 5½") en incrementos de 6 mm (¼") colocando el pasador en diferentes taladros.

    1. Mueva el bloqueo de transporte a la posición de BLOQUEO (Figura 33).

    2. Pise el pedal de elevación de la carcasa y eleve la carcasa a la posición de TRANSPORTE (que es también la posición de altura de corte de 140 mm [5½"]) como se muestra en la Figura 34.

    3. Para ajustar la altura de corte, retire el pasador del soporte de altura de corte (Figura 34).

    4. Seleccione el taladro del soporte de altura de corte que corresponde a la altura de corte deseada, e inserte el pasador (Figura 34).

    5. Pise el pedal de elevación de la carcasa, tire hacia atrás del bloqueo de transporte y baje lentamente la carcasa de corte.

      g336602

    Ajuste de los rodillos protectores del césped

    Cada vez que usted cambie la altura de corte, ajuste también la altura de los rodillos protectores del césped.

    Note: Ajuste los rodillos protectores del césped para que los rodillos no toquen el suelo en zonas de siega llanas y normales.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Ajuste los rodillos protectores del césped como se muestra en Figura 35.

      g036848

    Consejos de operación

    Uso del ajuste rápido del acelerador

    Para aumentar al máximo la calidad de corte y la circulación de aire, trabaje con el motor en la posición de RáPIDO. Se requiere aire para cortar bien la hierba, así que no ponga la altura de corte tan baja como para rodear totalmente la carcasa de corte de hierba sin cortar. Trate siempre de tener un lado de la carcasa de corte libre de hierba sin cortar, para permitir la entrada de aire en la carcasa.

    Cortar un césped por primera vez

    Corte la hierba algo más larga de lo habitual para asegurar que la altura de corte de la carcasa de corte no deje “calvas” en terrenos desiguales. Sin embargo, la altura de corte utilizada habitualmente suele ser la mejor. Si la hierba tiene más de 15 cm (6") de alto, es preferible cortar el césped dos veces para asegurar una calidad de corte aceptable.

    Corte un tercio de la hoja de hierba

    Es mejor cortar solamente un tercio aproximadamente de la hoja de hierba. No se recomienda cortar más, a menos que la hierba sea escasa o al final del otoño, cuando la hierba crece más despacio.

    Alternancia de la dirección de corte

    Alterne la dirección de corte para mantener la hierba erguida. De esta forma también se ayuda a dispersar mejor los recortes sobre el césped y se conseguirá una mejor descomposición y fertilización.

    Siegue a los intervalos correctos

    La hierba crece a velocidades diferentes en diferentes épocas del año. Para mantener la misma altura de corte, corte el césped con más frecuencia durante la primavera. A medida que avanza el verano, la velocidad de crecimiento de la hierba decrece, por ello debe cortarse con menor frecuencia. Si no puede segar durante un período de tiempo prolongado, siegue primero con una altura de corte alta y, después de dos días, vuelva a segar con un ajuste más bajo.

    Uso de una velocidad menor de corte

    Para mejorar la calidad de corte, utilice una velocidad de avance más baja en determinadas condiciones.

    Evite cortar demasiado bajo

    Al cortar césped de altura irregular, eleve la altura de corte para evitar arrancar el césped.

    Cómo parar la máquina

    Si es necesario detener el avance de la máquina mientras se corta el césped, es posible que caiga un montón de recortes sobre el césped. Para evitar esto, diríjase con las cuchillas engranadas a una zona del césped que ya haya sido segada, o desengrane la carcasa de corte al desplazarse hacia adelante.

    Limpieza de la parte inferior de la carcasa de corte

    Limpie los recortes y la suciedad de los bajos de la carcasa de corte después de cada uso. Si se acumulan hierba y suciedad en el interior de la carcasa de corte, la calidad del corte llegará a ser insatisfactoria.

    Mantenimiento de la(s) cuchilla(s)

    Mantenga las cuchillas afiladas durante toda la temporada de corte, ya que una cuchilla afilada corta limpiamente y sin rasgar o deshilachar las hojas de hierba. Si se rasgan o se deshilachan, los bordes de las hojas se secarán, lo cual retardará su crecimiento y favorecerá la aparición de enfermedades. Compruebe después de cada uso que las cuchillas están bien afiladas y que no están desgastadas o dañadas. Elimine cualquier mella con una lima, y afile las cuchillas si es necesario. Si una cuchilla está desgastada o deteriorada, sustitúyala inmediatamente por una cuchilla nueva genuina Toro.

    Después del funcionamiento

    Seguridad después del uso

    Seguridad general

    • Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. Deje que se enfríe la máquina antes de hacer trabajos de ajuste, mantenimiento, repostaje, limpieza o almacenamiento.

    • Limpie la hierba y los residuos de la unidad de corte, el silenciador, las transmisiones, el recogedor y el compartimento del motor para ayudar a prevenir incendios. Limpie cualquier aceite o combustible derramado.

    • Cierre el combustible y retire la llave antes de almacenar o transportar la máquina.

    Uso de la válvula de cierre de combustible

    Cierre la válvula de cierre de combustible durante el transporte, el mantenimiento y el almacenamiento (Figura 36).

    Asegúrese de que la válvula de cierre del combustible está abierta antes de arrancar el motor.

    g036849g008948

    Uso de las válvulas de desvío de las ruedas motrices

    Advertencia

    Las manos pueden enredarse en los componentes giratorios de la transmisión, debajo de la carcasa del motor, lo que podría dar lugar a lesiones graves.

    Pare el motor, retire la llave y espere a que se detengan todas las piezas móviles antes de acceder a las válvulas de liberación de las ruedas motrices.

    Advertencia

    El motor y las transmisiones hidráulicas pueden alcanzar temperaturas muy altas. El contacto con un motor caliente o una transmisión hidráulica caliente puede causar quemaduras graves.

    Deje que se enfríen totalmente el motor y las transmisiones hidráulicas antes de acceder a las válvulas de liberación de las ruedas motrices.

    Las válvulas de liberación de las ruedas motrices están situadas en los lados derecho e izquierdo, debajo de la carcasa del motor.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Localice las palancas de desvío detrás del asiento, en los lados izquierdo y derecho del bastidor.

    4. Para empujar la máquina, mueva ambos pomos de desvío hacia atrás para bloquearlos en esa posición (Figura 37).

    5. Desengrane el freno de estacionamiento antes de empujar la máquina.

      g035062
    6. Para hacer funcionar la máquina, mueva ambos pomos de desvío a la posición de ADELANTE y bloquéelos en esa posición (Figura 37).

    Transporte de la máquina

    Utilice un remolque para cargas pesadas o un camión para transportar la máquina. Utilice una rampa de ancho completo. Asegúrese de que el remolque o el camión tenga todos los frenos y todas las luces y señalizaciones requeridos por la ley. Por favor, lea cuidadosamente todas las instrucciones de seguridad. El conocer esta información puede ayudar a evitarle lesiones a usted o a otras personas. Consulte en la normativa local los requisitos aplicables al remolque y al sistema de amarre.

    Advertencia

    Conducir en una calle o carretera sin señales de giro, luces, marcas reflectantes o un indicador de vehículo lento es peligroso y puede ser causa de accidentes que pueden provocar lesiones personales.

    No conduzca la máquina en una calle o carretera pública.

    Selección de un remolque

    Advertencia

    El cargar la máquina en un remolque o un camión aumenta la posibilidad de un vuelco y podría causar lesiones graves o la muerte (Figura 38).

    • Utilice únicamente una rampa de ancho completo; no utilice rampas individuales para cada lado de la máquina.

    • No supere un ángulo de 15 grados entre la rampa y el suelo, o entre la rampa y el remolque o camión.

    • Asegúrese de que la rampa tiene una longitud de al menos cuatro veces la altura de la plataforma del remolque o del camión sobre el suelo. De esta forma se asegura que el ángulo de la rampa no supere los 15 grados en terreno llano.

    g027996

    Cómo cargar la máquina

    Advertencia

    El cargar la máquina en un remolque o un camión aumenta la posibilidad de un vuelco y podría causar lesiones graves o la muerte.

    • Extreme las precauciones al hacer funcionar la máquina en una rampa.

    • Suba la máquina por la rampa en marcha atrás y baje la máquina por la rampa conduciendo hacia adelante.

    • Evite acelerar o desacelerar bruscamente al conducir la máquina en una rampa, porque esto podría provocar un vuelco o una pérdida de control.

    1. Si utiliza un remolque, conéctelo al vehículo que lo arrastra y conecte las cadenas de seguridad.

    2. En su caso, conecte los frenos y las luces del remolque.

    3. Baje la rampa, asegurándose de que el ángulo entre la rampa y el suelo no supera los 15 grados (Figura 38).

    4. Suba la máquina por la rampa en marcha atrás (Figura 39).

      g028043
    5. Apague el motor, retire la llave y ponga el freno de estacionamiento.

    6. Amarre la máquina junto a las ruedas giratorias delanteras y el bastidor trasero con correas, cadenas, cables o cuerdas (Figura 40). Consulte la normativa local respecto a los requisitos de amarre.

      g227761

    Cómo descargar la máquina

    1. Baje la rampa, asegurándose de que el ángulo entre la rampa y el suelo no supera los 15 grados (Figura 38).

    2. Baje la máquina por la rampa conduciendo hacia adelante (Figura 39).

    Mantenimiento

    Seguridad en el mantenimiento

    • Si deja la llave en el interruptor, alguien podría arrancar el motor accidentalmente y causar lesiones graves a usted o a otras personas. Retire la llave del interruptor de encendido antes de realizar cualquier operación de mantenimiento.

    • Antes de abandonar el puesto del operador, haga lo siguiente:

      • Aparque la máquina en una superficie nivelada.

      • Desengrane las transmisiones.

      • Ponga el freno de estacionamiento.

      • Apague el motor y retire la llave.

      • Deje que los componentes de la máquina se enfríen antes de realizar tareas de mantenimiento.

    • No permita que personas que no hayan recibido formación realicen mantenimiento en la máquina.

    • Mantenga las manos y los pies alejados de las piezas en movimiento y las superficies calientes. Si es posible, no haga ajustes mientras el motor está funcionando.

    • Alivie con cuidado la tensión de aquellos componentes que tengan energía almacenada.

    • Compruebe frecuentemente el funcionamiento del freno de estacionamiento. Ajústelo y realice el mantenimiento cuando sea necesario.

    • No manipule nunca los dispositivos de seguridad. Compruebe regularmente que funcionan correctamente.

    • Limpie la hierba y los residuos de la unidad de corte, el silenciador, las transmisiones, el recogedor y el compartimento del motor para prevenir incendios.

    • Limpie cualquier derrame de aceite o combustible y retire cualquier residuo empapado en combustible.

    • No confíe en gatos hidráulicos o mecánicos para apoyar la máquina; apoye la máquina sobre gatos fijos cada vez que eleve la máquina.

    • Mantenga todas las piezas en buenas condiciones de uso y todas las fijaciones bien apretadas, especialmente las fijaciones de las cuchillas. Sustituya cualquier pegatina que esté desgastada o deteriorada.

    • Desconecte la batería antes de reparar la máquina. Desconecte primero el terminal negativo y por último el positivo. Conecte primero el terminal positivo y por último el negativo.

    • Para asegurar un rendimiento óptimo, utilice únicamente piezas y accesorios genuinos de Toro. Las piezas de repuesto y accesorios de otros fabricantes podrían ser peligrosos, y su uso podría invalidar la garantía del producto.

    Calendario recomendado de mantenimiento

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Después de las primeras 5 horas
  • Para motores Toro, cambie el aceite del motor y el filtro.
  • Después de las primeras 75 horas
  • Cambie los filtros y el fluido del sistema hidráulico.
  • Cada vez que se utilice o diariamente
  • Comprobación del sistema de interruptores de seguridad.
  • Para motores Kawasaki, compruebe el nivel de aceite del motor.
  • Para motores Toro, compruebe el nivel de aceite del motor.
  • Limpie la carcasa del soplador (más a menudo en condiciones de polvo o suciedad).
  • Limpie la rejilla del motor y el área alrededor del motor.
  • Limpie alrededor del sistema de escape del motor.
  • Limpie la rejilla de la entrada de aire.
  • Comprobación del cinturón de seguridad.
  • Compruebe el nivel de fluido hidráulico del depósito de expansión.
  • Inspección de las cuchillas.
  • Limpie el sistema de suspensión.
  • Después de cada uso
  • Limpie la carcasa de corte.
  • Cada 25 horas
  • Engrase los ejes de las ruedas giratorias delanteras(más a menudo en condiciones de mucho polvo o suciedad).
  • Cada 50 horas
  • Engrase el pivote tensor de la bomba.
  • Compruebe el parachispas (si está instalado).
  • Compruebe la presión de los neumáticos.Máquinas con neumáticos inflables solamente.
  • Compruebe que las correas no están desgastadas ni agrietadas.
  • Cada 100 horas
  • Para motores Kawasaki, cambie el aceite del motor(más a menudo en condiciones de mucho polvo o suciedad).
  • Para motores Kawasaki, reemplace o limpie y ajuste la bujía.
  • Cada 200 horas
  • Para motores Kawasaki, cambie el filtro de aceite del motor(más a menudo en condiciones de mucho polvo o suciedad).
  • Para motores Toro, reemplace las bujías.
  • Cada 250 horas
  • Para motores Kawasaki, cambie el filtro de aire primario(más a menudo en condiciones de mucho polvo o suciedad).
  • Para motores Kawasaki, compruebe el filtro de aire de seguridad(más a menudo en condiciones de mucho polvo o suciedad).
  • Motores Toro – cambie el filtro de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Después del cambio inicial – cambie los filtros y el fluido del sistema hidráulico si utiliza fluido Mobil 1 15W50.(Cámbielo más a menudo en condiciones de mucho polvo o suciedad)
  • Cada 300 horas
  • Para motores Kawasaki, compruebe y ajuste la holgura de las válvulas. Póngase en contacto con el Servicio Técnico Autorizado.
  • Para motores Toro, compruebe y ajuste la holgura de las válvulas. Póngase en contacto con el Servicio Técnico Autorizado.
  • Cada 500 horas
  • Para motores Kawasaki, reemplace el filtro de aire de seguridad(más a menudo en condiciones de mucho polvo o suciedad).
  • Cambio del filtro de entrada de aire/emisiones.
  • Cambio del filtro de combustible(más a menudo en condiciones de mucho polvo o suciedad).
  • Compruebe el ajuste del freno de estacionamiento.
  • Después del cambio inicial – cambie los filtros y el fluido del sistema hidráulico si utiliza fluido Toro® HYPR-OIL™ 500.(Cámbielo más a menudo en condiciones de mucho polvo o suciedad)
  • Cada mes
  • Compruebe la carga de la batería.
  • Cada año
  • Engrasado de los cubos de las ruedas giratorias.
  • Cada año o antes del almacenamiento
  • Pinte cualquier superficie desconchada.
  • Consulte los procedimientos indicados en el capítulo sobre Almacenamiento.
  • Important: Consulte los demás procedimientos de mantenimiento del manual del propietario del motor.

    Cuidado

    Si deja la llave en el interruptor, alguien podría arrancar el motor accidentalmente y causar lesiones graves a usted o a otras personas.

    Apague el motor y retire la llave del interruptor antes de realizar cualquier operación de mantenimiento.

    Lubricación

    Engrasado de la máquina

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 25 horas
  • Engrase los ejes de las ruedas giratorias delanteras(más a menudo en condiciones de mucho polvo o suciedad).
  • Cada 50 horas
  • Engrase el pivote tensor de la bomba.
  • Engrase la máquina más a menudo en condiciones de mucho polvo o suciedad.

    Tipo de grasa: Grasa de litio Nº 2 o grasa de molibdeno

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Limpie con un trapo los puntos de engrase.

      Note: Raspe la pintura que pudiera haber sobre los puntos de engrase.

    4. Engrase el pivote de la polea tensora de la bomba con una o dos aplicaciones de grasa (Figura 41).

    5. Engrase los ejes de las ruedas giratorias delanteras (Figura 41).

      g296411
    6. Limpie cualquier exceso de grasa.

    Engrasado de los cubos de las ruedas giratorias

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada año
  • Engrasado de los cubos de las ruedas giratorias.
    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Eleve el cortacésped para facilitar el acceso.

    4. Retire la rueda giratoria de la horquilla.

    5. Retire los protectores de los retenes del cubo de la rueda.

      g006115
    6. Retire una tuerca espaciadora del eje de la rueda giratoria.

      Note: Las tuercas espaciadoras llevan fijador de roscas para pegarlas al eje.

    7. Retire el eje (con la otra tuerca espaciadora aún montada en el mismo) del conjunto de la rueda.

    8. Retire los retenes haciendo palanca, e inspeccione los cojinetes en busca de señales de desgaste o daños; sustitúyalos si es necesario.

    9. Llene los cojinetes con grasa de propósito general.

    10. Introduzca un cojinete y un retén nuevo en la rueda.

    11. Si en el conjunto del eje faltan ambas tuercas espaciadoras, aplique un fijador de roscas a una tuerca espaciadora y enrósquela en el eje con los segmentos planos hacia fuera.

      Note: No enrosque la tuerca espaciadora completamente en el extremo del eje. Deje un espacio de 3 mm (⅛") aproximadamente entre la superficie exterior de la tuerca espaciadora y el extremo del eje, dentro de la tuerca).

    12. Introduzca el eje con la tuerca montada en la rueda, en el lado que contiene el retén nuevo y el cojinete.

    13. Con la cara abierta de la rueda hacia arriba, llene el interior de la rueda alrededor del eje con grasa de propósito general.

    14. Introduzca el segundo cojinete y un retén nuevo en la rueda.

    15. Aplique fijador de roscas a la segunda tuerca espaciadora y enrósquela en el eje con los segmentos planos hacia fuera.

    16. Apriete la tuerca a 8–9 N·m (75–80 pulgadas-libra), aflójela, luego apriétela a 2–3 N·m (20–25 pulgadas-libra).

      Note: Asegúrese de que el eje no sobresale de ninguna de las tuercas.

    17. Instale los protectores de los retenes sobre el cubo de la rueda e introduzca la rueda en la horquilla.

    18. Instale el perno de la rueda y apriete la tuerca del todo.

    Important: Para evitar que se dañen el cojinete y el retén, compruebe el ajuste del cojinete a menudo. Gire la rueda. La rueda no debe girar libremente (más de 1–2 vueltas), ni tener holgura lateral. Si la rueda gira libremente, ajuste el apriete de la tuerca espaciadora hasta que quede ligeramente frenada. Aplique otra capa de fijador de roscas.

    Mantenimiento del motor

    Seguridad del motor

    • Mantenga las manos, los pies, la cara, la ropa y otras partes del cuerpo alejados del tubo de escape y de otras superficies calientes. Deje que se enfríen los componentes del motor antes de realizar cualquier tarea de mantenimiento.

    • No cambie la velocidad del regulador del motor ni haga funcionar el motor a una velocidad excesiva.

    Identificación del motor

    Use el siguiente gráfico para identificar el motor que usted tiene y pasar a la sección que se indica a continuación para realizar tareas de mantenimiento (Figura 43).

    g296341

    Mantenimiento de un motor Kawasaki

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 300 horas
  • Para motores Kawasaki, compruebe y ajuste la holgura de las válvulas. Póngase en contacto con el Servicio Técnico Autorizado.
  • Esta sección se utiliza únicamente para máquinas con motores Kawasaki. Si su motor se ve igual al motor que se muestra en Figura 44, entonces usted tiene un motor Kawasaki.

    Important: Consulte los procedimientos adicionales de mantenimiento del manual del propietario del motor.

    g036714

    Mantenimiento del limpiador de aire

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 250 horas
  • Para motores Kawasaki, cambie el filtro de aire primario(más a menudo en condiciones de mucho polvo o suciedad).
  • Para motores Kawasaki, compruebe el filtro de aire de seguridad(más a menudo en condiciones de mucho polvo o suciedad).
  • Cada 500 horas
  • Para motores Kawasaki, reemplace el filtro de aire de seguridad(más a menudo en condiciones de mucho polvo o suciedad).
  • Note: Revise el limpiador de aire con mayor frecuencia en condiciones de trabajo de mucho polvo o suciedad.

    Cómo retirar los filtros

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Abra los cierres del limpiador de aire y tire de la tapa de la entrada de aire para separarla del cuerpo del limpiador de aire (Figura 45).

      g001883
    4. Limpie el interior de la tapa del limpiador de aire con aire comprimido.

    5. Extraiga con cuidado el filtro primario de la carcasa del limpiador de aire (Figura 45).

      Note: Evite golpear el filtro contra el lado de la carcasa.

    6. Retire el filtro de seguridad únicamente para cambiarla.

    Inspección de los filtros

    1. Inspeccione el filtro de seguridad. Si está sucio, cambie tanto el filtro primario como el filtro de seguridad.

      Important: No intente limpiar el filtro de seguridad. Si el filtro de seguridad está sucio, entonces el filtro primario está dañado.

    2. Inspeccione el filtro primario mirando dentro del mismo mientras dirige una luz potente al exterior del filtro. Si el filtro primario está sucio, doblado o dañado, cámbielo.

      Note: Los agujeros del filtro aparecerán en forma de puntos luminosos. No limpie el filtro primario.

    Instalación de los filtros

    Important: Para evitar dañar el motor, no haga funcionar nunca el motor sin que estén instalados ambos filtros de aire y la tapa.

    1. Si está instalando filtros nuevos, compruebe cada filtro para asegurarse de que no ha sufrido daños durante el transporte.

      Note: No utilice un filtro dañado.

    2. Si va a cambiar el filtro interno, deslícelo cuidadosamente en el cuerpo del filtro (Figura 45).

    3. Deslice cuidadosamente el filtro primario por encima del filtro de seguridad (Figura 45).

      Note: Asegúrese de que el filtro primario está bien asentado empujando sobre el borde exterior mientras lo instala.

      Important: No empuje sobre la zona blanda interior del filtro.

    4. Instale la tapa del limpiador de aire y fije los cierres (Figura 45).

    Mantenimiento del aceite del motor

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Para motores Kawasaki, compruebe el nivel de aceite del motor.
  • Cada 100 horas
  • Para motores Kawasaki, cambie el aceite del motor(más a menudo en condiciones de mucho polvo o suciedad).
  • Cada 200 horas
  • Para motores Kawasaki, cambie el filtro de aceite del motor(más a menudo en condiciones de mucho polvo o suciedad).
  • Especificaciones de aceite del motor

    Tipo de aceite: Aceite detergente (Servicio API SF, SG, SH, SJ o SL)

    Capacidad del cárter: 1.8 litros (61 onzas fluidas) sin filtro de aceite; 2.1 litros (71 onzas fluidas) con filtro de aceite

    Viscosidad: Consulte la tabla siguiente.

    g037096

    Note: Si bien se recomienda aceite de motor 10W-40 en la mayoría de los casos, es posible que necesite cambiar la viscosidad del aceite según las condiciones climáticas. El uso de aceite de motor 20W-50 en temperaturas ambiente superiores puede reducir el consumo de aceite.

    Comprobación del nivel de aceite del motor

    Note: Compruebe el aceite con el motor frío.

    Important: Si sobrecarga o no llena lo suficiente el cárter del motor con aceite, podría dañarse el motor al ponerse en marcha.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

      Note: Asegúrese de que el motor está frío, y que el aceite ha tenido tiempo para drenarse al cárter.

    3. Para que no entre suciedad, recortes de hierba, etc., en el motor, limpie la zona alrededor del tapón de llenado/varilla de aceite antes de retirarlo (Figura 47).

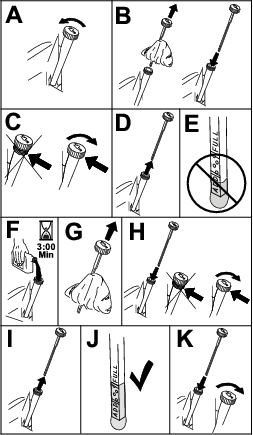

    g036856g311705

    Cambiao del aceite del motor

    Note: Elimine el aceite usado en un centro de reciclaje.

    1. Arranque el motor y déjelo funcionar durante 5 minutos.

      Note: De esta forma, el aceite se calentará y será más fácil drenarlo.

    2. Aparque la máquina de manera que el lado de drenaje esté ligeramente más bajo que el lado opuesto para asegurar que el aceite se drene completamente.

    3. Desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    4. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    5. Drene el aceite del motor (Figura 48).

      g036856g027734
    6. Vierta lentamente un 80% aproximadamente del aceite especificado por el tubo de llenado, luego añada lentamente el resto del aceite hasta que llegue a la marca de Lleno (Figura 49).

      g235264
    7. Arranque el motor y conduzca hasta una zona llana.

    8. Compruebe el nivel de aceite otra vez.

    Sustitución del filtro de aceite del motor

    1. Drene el aceite del motor; consulte Cambiao del aceite del motor.

    2. Sustituya el filtro de aceite del motor (Figura 50).

      g036856g027477

      Note: Asegúrese de que la junta del filtro de aceite toca el motor, luego apriete el filtro de aceite ¾ de vuelta más.

    3. Llene el cárter con el tipo correcto de aceite nuevo; consulte Especificaciones de aceite del motor.

    Mantenimiento de la(s) bujía(s)

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 100 horas
  • Para motores Kawasaki, reemplace o limpie y ajuste la bujía.
  • Asegúrese de que la distancia entre los electrodos central y lateral es correcta antes de instalar la bujía. Utilice una llave para bujías para desmontar e instalar la bujía y una galga de espesores/herramienta de separación de electrodos para comprobar y ajustar la distancia entre los mismos. Instale una bujía nueva si es necesario.

    Tipo de bujía NGK®BPR4ES o equivalente

    Distancia entre electrodos: 0.76 mm (0.03")

    Cómo retirar la(s) bujía(s)

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Limpie la zona alrededor de la base de la bujía para que no caiga suciedad en el motor.

    4. Localice y retire la(s) bujía(s), como se muestra en la Figura 51.

      g036857g027478

    Comprobación de la(s) bujía(s)

    Important: No limpie la(s) bujía(s). Cambie siempre las bujías si tienen un revestimiento negro, electrodos desgastados, una película aceitosa o grietas.

    Si se observa un color gris o marrón claro en el aislante, el motor está funcionando correctamente. Si el aislante aparece de color negro, significa que el limpiador de aire está sucio.

    Ajuste la distancia a 0.75 mm (0.03").

    g206628

    Instalación de la(s) bujía(s)

    g027661

    Mantenimiento de un motor Toro

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 300 horas
  • Para motores Toro, compruebe y ajuste la holgura de las válvulas. Póngase en contacto con el Servicio Técnico Autorizado.
  • Esta sección se utiliza únicamente para máquinas con motores Toro. Si su motor se ve igual al motor que se muestra en Figura 54, entonces usted tiene un motor Toro.

    g296342

    Mantenimiento del limpiador de aire

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 250 horas
  • Motores Toro – cambie el filtro de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Note: Revise el limpiador de aire con mayor frecuencia en condiciones de trabajo de mucho polvo o arena.

    Cómo retirar el filtro

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Abra los cierres del limpiador de aire y tire de la tapa de la entrada de aire para separarla del cuerpo del limpiador de aire (Figura 56).

      g230914
    4. Limpie el interior de la tapa del limpiador de aire con aire comprimido.

    5. Extraiga con cuidado el filtro del cuerpo del limpiador de aire (Figura 56).

      Note: Evite golpear el filtro contra el lado de la carcasa.

    Inspección del filtro

    Inspeccione el filtro mirando dentro del mismo mientras dirige una luz potente al exterior del filtro. Si el filtro está sucio, doblado o dañado, cámbielo.

    Note: Los agujeros del filtro aparecerán en forma de puntos luminosos. No limpie el filtro.

    Instalación del filtro

    Important: Para evitar dañar el motor, no haga funcionar nunca el motor sin que estén instalados el filtro de aire y la tapa.

    1. Si está instalando un filtro nuevo, compruebe el filtro para asegurarse de que no ha sufrido daños durante el transporte.

      Note: No utilice un filtro dañado.

    2. Introduzca el filtro con cuidado en la carcasa del limpiador de aire (Figura 56).

      Note: Asegúrese de que el filtro está bien asentado empujando sobre el borde exterior mientras lo instala.

      Important: No empuje sobre la zona blanda interior del filtro.

    3. Instale la tapa del limpiador de aire y fije los cierres (Figura 56).

    Mantenimiento del aceite del motor

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Después de las primeras 5 horas
  • Para motores Toro, cambie el aceite del motor y el filtro.
  • Cada vez que se utilice o diariamente
  • Para motores Toro, compruebe el nivel de aceite del motor.
  • Especificaciones de aceite del motor

    Tipo de aceite: Aceite detergente (Servicio API SF, SG, SH, SJ o SL)

    Capacidad del cárter: 2.4 litros (81 onzas fluidas) con filtro de aceite

    Viscosidad: Consulte la tabla siguiente.

    g029683

    Comprobación del nivel de aceite del motor

    Note: Compruebe el aceite con el motor frío.

    Important: Si sobrecarga o no llena lo suficiente el cárter del motor con aceite, podría dañarse el motor al ponerse en marcha.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

      Note: Asegúrese de que el motor está frío, y que el aceite ha tenido tiempo para drenarse al cárter.

    3. Para que no entre suciedad, recortes de hierba, etc., en el motor, limpie la zona alrededor del tapón de llenado/varilla de aceite antes de retirarlo (Figura 47).

    g311705

    Cambio del aceite del motor y del filtro de aceite

    1. Aparque la máquina en una superficie nivelada para asegurarse de que el aceite drene por completo.

    2. Desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    3. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    4. Drene el aceite del motor.

      g027799g029570
    5. Sustituya el filtro de aceite del motor (Figura 59).

      Note: Asegúrese de que la junta del filtro de aceite toca el motor, luego apriete el filtro ¾ de vuelta más.

      g027477
    6. Vierta lentamente un 80 % aproximadamente del aceite especificado por el tubo de llenado, luego añada lentamente el resto del aceite hasta que llegue a la marca de Lleno (Figura 60).

      g235264
    7. Elimine el aceite usado en un centro de reciclaje.

    Mantenimiento de la(s) bujía(s)

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 200 horas
  • Para motores Toro, reemplace las bujías.
  • Asegúrese de que la distancia entre los electrodos central y lateral es correcta antes de instalar la bujía. Utilice una llave para bujías para desmontar e instalar la bujía y una galga de espesores/herramienta de separación de electrodos para comprobar y ajustar la distancia entre los mismos. Instale una bujía nueva si es necesario.

    Tipo: Champion ® RN9YC o NGK® BPR6ES

    Distancia entre electrodos: 0.76 mm (0.03")

    Cómo retirar la(s) bujía(s)

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Limpie la zona alrededor de la base de la bujía para que no caiga suciedad en el motor.

    4. Localice y retire la(s) bujía(s), como se muestra en la Figura 62.

      g036857g027478

    Comprobación de la(s) bujía(s)

    Important: No limpie la(s) bujía(s). Cambie siempre las bujías si tienen un revestimiento negro, electrodos desgastados, una película aceitosa o grietas.

    Si se observa un color gris o marrón claro en el aislante, el motor está funcionando correctamente. Si el aislante aparece de color negro, significa que el limpiador de aire está sucio.

    Ajuste la distancia a 0.76 mm (0.03").

    g206628

    Cómo instalar la(s) bujía(s)

    g027960

    Limpieza de la carcasa del soplador

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Limpie la carcasa del soplador (más a menudo en condiciones de polvo o suciedad).
  • Para asegurar una refrigeración correcta, asegúrese de mantener limpias en todo momento la rejilla, las aletas de refrigeración, y otras superficies externas del motor.

    Important: La operación del motor con la rejilla bloqueada, las aletas de refrigeración sucias o atascadas, o sin las tapas de ventilación dañará el motor debido al sobrecalentamiento.

    Limpieza de la rejilla del motor

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Limpie la rejilla del motor y el área alrededor del motor.
  • Limpie alrededor del sistema de escape del motor.
  • Antes de cada uso, elimine cualquier acumulación de hierba, suciedad u otros residuos de la rejilla del motor, del sistema de escape del motor y del área alrededor del motor. Esto ayuda a asegurar una refrigeración adecuada y una velocidad de motor correcta, y reduce la posibilidad de sobrecalentamiento y daños mecánicos al motor.

    Limpieza del sistema de refrigeración

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Limpie la rejilla de la entrada de aire.
    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire el filtro de aire del motor.

    4. Retire la cubierta del motor.

    5. Para evitar que se introduzcan residuos en la entrada de aire, instale el filtro de aire en la base del filtro.

    6. Limpie cualquier hierba y residuo de todas las piezas.

    7. Retire el filtro de aire e instale la cubierta del motor.

    8. Instale el filtro de aire.

    Inspección del parachispas

    Para máquinas con un parachispas
    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 50 horas
  • Compruebe el parachispas (si está instalado).
  • Advertencia

    Los componentes calientes del sistema de escape pueden incendiar los vapores del combustible, incluso después de que se apague el motor. Las partículas calientes expulsadas durante la operación del motor pueden incendiar materiales inflamables, dando lugar a lesiones personales o daños materiales.

    No reposte combustible ni ponga en marcha el motor si el parachispas no está instalado.

    1. Aparque la máquina en una superficie nivelada, desengrane la TDF y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Espere a que se enfríe el silenciador.

    4. Si observa roturas en la rejilla o en las soldaduras, sustituya el parachispas.

    5. Si la rejilla está atascada, retire el parachispas y sacuda la rejilla para eliminar partículas sueltas, luego límpiela con un cepillo de alambre (sumérjala en disolvente si es necesario).

    6. Instale el parachispas en la salida del tubo de escape.

    Cambio del filtro de entrada de aire/emisiones

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 500 horas
  • Cambio del filtro de entrada de aire/emisiones.
    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Desmonte el filtro de la manguera de ventilación.

    4. Inserte un nuevo filtro en el extremo de la manguera de ventilación.

    Mantenimiento del sistema de combustible

    Peligro

    En ciertas condiciones, el combustible es extremadamente inflamable y altamente explosivo. Un incendio o una explosión provocados por el combustible puede causarle quemaduras a usted y a otras personas así como daños materiales.

    Consulte Seguridad en el manejo del combustible para obtener una lista completa de precauciones relacionadas con el sistema de combustible.

    Cambio del filtro de combustible

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 500 horas
  • Cambio del filtro de combustible(más a menudo en condiciones de mucho polvo o suciedad).
  • Important: Instale los tubos de combustible y sujételos con bridas de plástico de la misma manera que estaban al salir de la fábrica, para mantener los tubos de combustible alejados de componentes que podrían dañar los tubos.

    El filtro de combustible está situado cerca del motor en la parte delantera izquierda del motor.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Deje que la máquina se enfríe.

    4. Cierre la válvula de cierre de combustible, situada debajo del asiento (Figura 64).

      g033082
    5. Abra la válvula de cierre del combustible.

    Mantenimiento del depósito de combustible

    No intente vaciar el depósito de combustible. Asegúrese de que el vaciado del depósito de combustible y el mantenimiento de cualquier componente del sistema de combustible sea realizado por un Servicio Técnico Autorizado.

    Mantenimiento del sistema eléctrico

    Seguridad del sistema eléctrico

    • Desconecte la batería antes de reparar la máquina. Desconecte primero el terminal negativo y por último el positivo. Conecte primero el terminal positivo y por último el negativo.

    • Cargue la batería en una zona abierta y bien ventilada, lejos de chispas y llamas. Desenchufe el cargador antes de conectar o desconectar la batería. Lleve ropa protectora y utilice herramientas aisladas.

    Mantenimiento de la batería

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada mes
  • Compruebe la carga de la batería.
  • Retirada de la batería

    Advertencia

    Los terminales de la batería o una herramienta metálica podrían hacer cortocircuito si entran en contacto con los componentes metálicos de la máquina, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

    • Al retirar o colocar la batería, no deje que los bornes toquen ninguna parte metálica de la máquina.

    • No deje que las herramientas metálicas hagan cortocircuito entre los bornes de la batería y las partes metálicas de la máquina.

    Advertencia

    Una desconexión incorrecta de los cables de la batería podría dañar la máquina y los cables, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

    • Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).

    • Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire la batería, según se muestra en Figura 65.

      g036853g036855

    Cómo cargar la batería

    Advertencia

    El proceso de carga de la batería produce gases que pueden explotar.

    Nunca fume cerca de la batería, y mantenga alejados de la batería chispas y llamas.

    Important: Mantenga siempre la batería completamente cargada (densidad específica de 1.265). Esto es especialmente importante para evitar daños a la batería cuando la temperatura está por debajo de los 0 °C (32 °F).

    1. Retire la batería del chasis; consulte Retirada de la batería.

    2. Cargue la batería durante 10 a 15 minutos a entre 25 A y 30 A, o durante 30 minutos a 10 A.

      Note: No sobrecargue la batería.

    3. Cuando la batería esté completamente cargada, desconecte el cargador de la toma de electricidad, luego desconecte los cables del cargador de los bornes de la batería (Figura 66).

    4. Instale la batería en la máquina y conecte los cables de la batería; consulte Instalación de la batería.

      Note: No haga funcionar la máquina con la batería desconectada; puede causar daños al sistema eléctrico.

      g000960

    Instalación de la batería

    1. Coloque la batería en la bandeja, con los bornes frente al depósito de aceite hidráulico (Figura 65).

    2. Conecte primero el cable positivo (rojo) al borne positivo (+) de la batería.

    3. Conecte el cable negativo (negro) y el cable de tierra al borne negativo (–) de la batería.

      Note: En máquinas MyRide, asegúrese de que el cable de tierra no roza contra el brazo arrastrado ni contra el soporte inferior del amortiguador (Figura 68).

      g236732
    4. Fije los cables con 2 pernos, 2 arandelas, y 2 contratuercas (Figura 65).

    5. Deslice el protector de borne rojo sobre el borne positivo (+) de la batería.

    6. Fije la batería con la correa de goma (Figura 65).

    Mantenimiento de los fusibles

    El sistema eléctrico está protegido con fusibles. No requiere mantenimiento; no obstante, si se funde un fusible, compruebe que no hay avería ni cortocircuito en el componente/circuito.

    Los fusibles están situados en la consola de la derecha, junto al asiento (Figura 68).

    1. Para cambiar un fusible, tire del mismo para retirarlo.

    2. Instale un fusible nuevo (Figura 68).

      g036858

    Mantenimiento del sistema de transmisión

    Comprobación del cinturón de seguridad

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Comprobación del cinturón de seguridad.
  • Inspeccione el cinturón de seguridad en busca de señales de desgaste o cortes, y compruebe el funcionamiento del retractor y de la hebilla. Sustituya el cinturón de seguridad si está dañado.

    Ajuste de la dirección

    1. Desengrane el mando de control de las cuchillas (TDF).

    2. Conduzca hacia un lugar llana y abierta, y mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO.

    3. Ponga la palanca del acelerador en un punto intermedio entre las posiciones de LENTO y RáPIDO.

    4. Mueva ambas palancas de control de movimiento hacia adelante hasta que toquen los topes en la ranura en T.

    5. Compruebe hacia qué lado se desvía la máquina.

    6. Si la máquina se desvía hacia la derecha, inserte una llave hexagonal de 3/16" a través del taladro de acceso en el panel de la cubierta delantera derecha, y gire el tornillo de dirección en el sentido de las agujas del reloj o en sentido contrario a las agujas del reloj para ajustar el desplazamiento de la palanca (Figura 69).

    7. Si la máquina se desvía hacia la izquierda, inserte una llave hexagonal de 3/16" a través del taladro de acceso en el panel de la cubierta delantera derecha, y gire el tornillo de dirección en el sentido de las agujas del reloj o en sentido contrario a las agujas del reloj para ajustar el desplazamiento de la palanca (Figura 69).

    8. Conduzca la máquina y compruebe la dirección total hacia adelante.

    9. Repita el ajuste hasta alcanzar la dirección deseada.

      g035859

    Comprobación de la presión de los neumáticos

    Máquinas con neumáticos inflables solamente
    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 50 horas
  • Compruebe la presión de los neumáticos.Máquinas con neumáticos inflables solamente.
  • Mantenga la presión de los neumáticos de las ruedas giratorias y los neumáticos traseros a 0.9 bar (13 psi). Una presión desigual en los neumáticos puede hacer que el corte sea desigual. Las lecturas de presión son más exactas cuando los neumáticos están fríos.

    g001055

    Comprobación de las tuercas de las ruedas

    Compruebe la torsión de las tuercas de las ruedas y apriételas a 122–136 N·m (90–100 pies-libra).

    Mantenimiento de los frenos

    Ajuste del freno de estacionamiento

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 500 horas
  • Compruebe el ajuste del freno de estacionamiento.
  • Note: Realice este procedimiento cuando retire o cambie un componente del freno.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Prepare la máquina para ser empujada a mano. Consulte Uso de las válvulas de desvío de las ruedas motrices.

    4. Levante la parte trasera de la máquina y apóyela sobre gatos fijos.

      Advertencia

      Podría ser peligroso confiar únicamente en gatos mecánicos o hidráulicos para apoyar la máquina en alto para realizar tareas de mantenimiento o reparación, porque los gatos pueden no proporcionar suficiente apoyo, o pueden fallar y dejar caer la máquina, provocando posibles lesiones graves.

      No confíe únicamente en gatos mecánicos o hidráulicos para apoyar la máquina. Utilice soportes fijos u otro medio de sustentación equivalente.

    5. Ponga y quite el freno de estacionamiento y compruebe cada neumático para asegurarse de que cada freno pueda ponerse y quitarse.

    6. Si es necesario un ajuste, quite el freno de estacionamiento. Retire el pasador del eje del acoplamiento del freno (Figura 71).

      g036752
    7. Compruebe la longitud de ambos muelles como se muestra en Figura 72. Si se requiere un ajuste, gire la tuerca superior en el sentido de las agujas del reloj para acortar el muelle y en el sentido contrario a las agujas del reloj para alargarlo.

      g036100
    8. Empuje la palanca del freno de estacionamiento completamente hacia adelante y abajo.

    9. Gire el eje del acoplamiento del freno hasta que el extremo quede alineado con el taladro de la palanca.

      • Acorte el acoplamiento girándolo en el sentido de las agujas del reloj.

      • Alargue el acoplamiento girándolo en el sentido contrario a las agujas del reloj.

    10. Introduzca el eje del acoplamiento del freno en el taladro del freno de estacionamiento y fíjelo con el pasador. Repita el paso 5 y realice ajustes si es necesario.

    11. Cuando haya completado los ajustes, retire los soportes fijos o soporte equivalente y baje la máquina.

    12. Ponga la máquina en la posición de FUNCIONAMIENTO. Consulte Uso de las válvulas de desvío de las ruedas motrices.

    Mantenimiento de las correas

    Inspección de las correas

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 50 horas
  • Compruebe que las correas no están desgastadas ni agrietadas.
  • Cambie la correa si está desgastada. Las señales de una correa desgastada incluyen chirridos cuando la correa está en movimiento, patinaje de las cuchillas durante la siega, bordes deshilachados, o marcas de quemaduras o grietas.

    Cómo cambiar la correa del cortacésped

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Baje el cortacésped a la posición de altura de corte de 76 mm (3").

    4. Retire las cubiertas de la correa (Figura 73).

      g027729
    5. Alivie la tensión del muelle de la polea tensora; consulte la Figura 75.

      Note: Utilice la herramienta para la retirada de muelles (Pieza Toro Nº 92-5771) para retirar el muelle del anclaje de la carcasa de corte (Figura 75).

    6. Retire la correa de las poleas de la carcasa de corte y de la polea del embrague.

    7. Pase la correa nueva alrededor de las poleas del cortacésped y de la polea del embrague, debajo del motor (Figura 74).

      g036861
      g028279
    8. Instale el muelle tensor (Figura 74).

      Note: Asiente los extremos del muelle en las ranuras de anclaje.

    9. Instale las cubiertas de la correa (Figura 76).

      g027730

    Sustitución de la correa de transmisión de la bomba hidráulica

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire la correa del cortacésped; consulte Cómo cambiar la correa del cortacésped.

    4. Levante la máquina y apóyela sobre gatos fijos (Figura 78).

    5. Retire el tope del embrague (Figura 77).

      g036860
    6. Retire el muelle tensor del espárrago (Figura 78).

    7. Retire la correa existente de las poleas de transmisión de la bomba hidráulica y de la polea del motor.

    8. Instale la correa nueva alrededor de la polea del motor y de las 2 poleas de la bomba hidráulica (Figura 78).

      g036859
    9. Instale el tope del embrague (Figura 77).

    10. Instale la correa del cortacésped; consulte Mantenimiento de las correas.

    Mantenimiento del sistema de control

    Ajuste de la posición de las palancas de control

    Si los extremos de las palancas chocan entre sí, consulte Ajuste de los acoplamientos de control de movimiento.

    Ajuste de la altura

    Las palancas de control de movimiento pueden ser ajustadas hacia arriba o hacia abajo para que su manejo sea más cómodo.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire las fijaciones que sujetan la palanca de control al brazo de la palanca.

      g035858
    4. Mueva la palanca al juego de taladros siguiente. Sujete la palanca con las fijaciones.

    5. Repita el ajuste con la otra palanca de control.

    Ajuste de la inclinación

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Afloje el perno superior que fija la palanca de control al brazo de la palanca.

    4. Afloje el perno inferior lo suficiente para poder desplazar hacia adelante o hacia atrás la palanca de control. Apriete ambos pernos para fijar el control en la posición nueva.

    5. Repita el ajuste con la otra palanca de control.

      g009195

    Ajuste de los acoplamientos de control de movimiento

    Los acoplamientos de control de las bombas están situados en cada lado de la máquina, debajo del asiento. Gire la tuerca del extremo con una llave de ½" para hacer ajustes finos a fin de que la máquina no se desplace en punto muerto. Cualquier ajuste debe realizarse únicamente para la posición de punto muerto.

    Advertencia

    El motor debe estar en marcha y las ruedas motrices deben estar girando para poder realizar los ajustes. El contacto con piezas en movimiento o superficies calientes puede causar lesiones personales.

    Mantenga alejados de los componentes rotativos y de la superficies calientes los dedos, las manos y la ropa.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Presione el pedal de elevación de la carcasa, retire el pasador de altura de corte y baje la carcasa de corte al suelo.

    4. Levante la parte trasera de la máquina y apóyela sobre gatos fijos a una altura suficiente para permitir que las ruedas motrices giren libremente.

    5. Retire la conexión eléctrica del interruptor de seguridad del asiento, situado debajo del cojín del asiento.

      Note: El interruptor forma parte del conjunto del asiento.

    6. Provisionalmente, instale un puente entre los terminales del conector del arnés de cableado principal.

    7. Arranque el motor, hágalo funcionar a su velocidad máxima y quite el freno de estacionamiento.

      Note: Antes de arrancar el motor, asegúrese de que el freno de estacionamiento está puesto y que las palancas de control de movimiento están hacia fuera. No es necesario que esté sentado en el asiento.

    8. Haga funcionar la máquina durante al menos 5 minutos con las palancas de control de movimiento a velocidad máxima hacia adelante para que el fluido hidráulico alcance su temperatura normal de operación.

      Note: Las palancas de control de movimiento deben estar en punto muerto mientras se realizan ajustes.

    9. Ponga las palancas de control de movimiento en la posición de punto MUERTO.

    10. Compruebe y asegúrese de que las lengüetas de la placa de control toquen las placas para regresar a punto muerto en las unidades hidráulicas.

    11. Ajuste la longitud de las varillas de control de las bombas girando la tuerca en el sentido apropiado, hasta que las ruedas se muevan ligeramente en marcha atrás (Figura 81).

      g036753
    12. Mueva las palancas de control de movimiento a la posición de REVERSE (MARCHA ATRáS) y, aplicando una ligera presión a la palanca, deje que los muelles de marcha atrás devuelvan las palancas a punto muerto.

      Note: Las ruedas deben dejar de girar o moverse muy lentamente en marcha atrás.

      Note: Puede quitar la cubierta de control de movimiento para tener acceso.

    13. Pare la máquina.

    14. Retire el puente del arnés de cables y enchufe el conector en el interruptor del asiento.

    15. Retire los soportes.

    16. Eleve la carcasa de corte e instale el pasador de altura de corte.

    17. Compruebe que la máquina no se desplaza en punto muerto con el freno de estacionamiento quitado.

    Mantenimiento del sistema hidráulico

    Seguridad del sistema hidráulico

    • Busque atención médica inmediatamente si el fluido hidráulico penetra en la piel. Cualquier fluido inyectado debe ser extraído quirúrgicamente por un médico en el espacio de pocas horas.

    • Asegúrese de que todas las mangueras y líneas de fluido hidráulico están en buenas condiciones de uso, y que todos los acoplamientos y conexiones hidráulicos están apretados, antes de aplicar presión al sistema hidráulico.

    • Mantenga el cuerpo y las manos alejados de fugas pequeñas o boquillas que expulsan fluido hidráulico a alta presión.

    • Utilice un cartón o un papel para buscar fugas hidráulicas.

    • Alivie de manera segura toda presión en el sistema hidráulico antes de realizar trabajo alguno en el sistema hidráulico.

    Especificación del fluido hidráulico

    Tipo de fluido hidráulico: Fluido hidráulico Toro® HYPR-OIL 500 o aceite Mobil 1 15W-50.

    Important: Utilice el fluido especificado. Otros fluidos podrían causar daños en el sistema hidráulico.

    Capacidad del sistema hidráulico (con los filtros retirados): 4.45 litros (150 onzas fluidas)

    Comprobación del nivel de aceite hidráulico

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Compruebe el nivel de fluido hidráulico del depósito de expansión.
    1. Deje que el fluido hidráulico se enfríe. Compruebe el nivel de aceite con el fluido frío.

    2. Compruebe el depósito de expansión y, si es necesario, añada fluido hidráulico Toro® HYPR-OIL 500 hasta la línea FULL COLD.

      g037051

    Cambio del aceite hidráulico y los filtros

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Después de las primeras 75 horas
  • Cambie los filtros y el fluido del sistema hidráulico.
  • Cada 250 horas
  • Después del cambio inicial – cambie los filtros y el fluido del sistema hidráulico si utiliza fluido Mobil 1 15W50.(Cámbielo más a menudo en condiciones de mucho polvo o suciedad)
  • Cada 500 horas
  • Después del cambio inicial – cambie los filtros y el fluido del sistema hidráulico si utiliza fluido Toro® HYPR-OIL™ 500.(Cámbielo más a menudo en condiciones de mucho polvo o suciedad)
  • Para cambiar el fluido hidráulico, es necesario retirar los filtros. Cambie ambos filtros al mismo tiempo; consulte en Especificación del fluido hidráulico las especificaciones del fluido.

    Purgue el aire del sistema después de instalar los filtros nuevos y añadir fluido. Consulte Purga del sistema hidráulico. Repita el proceso de purga hasta que el fluido permanezca en la línea FULL COLD del depósito después de la purga. Si no se realiza correctamente este procedimiento, pueden producirse daños irreparables en el sistema de tracción del transeje.

    Retirada de los filtros del sistema hidráulico

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Deje que el motor se enfríe.

    4. Localice el filtro y los protectores de cada sistema de tracción del transeje (Figura 83).

    5. Retire los 3 tornillos que sujetan el protector del filtro, y retire el protector (Figura 83).

      g017444
    6. Limpie cuidadosamente la zona alrededor de los filtros.

      Important: No permita que entre suciedad en el sistema hidráulico porque lo puede contaminar.

    7. Coloque un recipiente de vaciado debajo del filtro para recoger el fluido que sale del filtro al retirarse el filtro y los tapones de ventilación.

    8. Localice y retire el tapón de ventilación de cada transmisión.

    9. Desenrosque el filtro, retírelo y deje que se vacíe el fluido del sistema de transmisión.

    10. Repita este procedimiento en ambos filtros.

    Instalación de los filtros del sistema hidráulico

    1. Aplique una capa fina de fluido hidráulico a la superficie de la junta de goma de cada filtro.

    2. Gire el filtro en sentido horario hasta que la junta de goma entre en contacto con el adaptador del filtro, luego apriete el filtro entre tres cuartos de vuelta y una vuelta completa más.

    3. Haga lo mismo en el otro filtro.

    4. Instale los protectores de filtro sobre cada filtro que retiró anteriormente.

    5. Utilice los 3 tornillos para sujetar los protectores de los filtros.

    6. Compruebe que los tapones de ventilación han sido retirados antes de añadir fluido.

    7. Vierta lentamente fluido del tipo especificado en el depósito de expansión hasta que salga fluido de uno de los orificios de ventilación.

    8. Coloque el tapón de ventilación.

    9. Apriete la bujía a 20 N·m (15 pies-libra).

    10. Siga añadiendo fluido a través del depósito de expansión hasta que el fluido salga del otro orificio de ventilación del segundo transmisión.

    11. Coloque el otro tapón de ventilación.

    12. Apriete la bujía a 20 N·m (15 pies-libra).

    13. Siga añadiendo fluido a través del depósito de expansión hasta que llegue a la línea FULL COLD del depósito de expansión.

    14. Vaya al paso Purga del sistema hidráulico.

      Important: Si no se realiza correctamente el procedimiento de Purga del sistema hidráulico después de cambiar los filtros hidráulicos y el fluido, pueden producirse daños irreparables en el sistema de tracción del transeje.

    g027477

    Purga del sistema hidráulico

    1. Levante la parte trasera de la máquina y apóyela sobre gatos fijos (u otro soporte equivalente) a una altura suficiente para permitir que las ruedas motrices giren libremente.

      g017625
    2. Arranque el motor, mueva el control del acelerador hacia adelante a la posición intermedia y quite el freno de estacionamiento.

      1. Mueva las palancas de desvío a la posición de empujar la máquina. Con las válvulas de desvío abiertas y el motor en marcha, mueva lentamente las palancas de control de movimiento hacia adelante y hacia atrás 5 o 6 veces.

      2. Mueva las palancas de desvío a la posición de operación de la máquina.

      3. Con la válvula de desvío cerrada y el motor en marcha, mueva lentamente la palanca de control hacia adelante y hacia atrás 5 o 6 veces.

      4. Pare el motor y verifique el nivel de fluido del depósito de expansión. Añada fluido del tipo especificado hasta que llegue a la línea FULL COLD del depósito de expansión.

    3. Repita el paso 2 hasta que haya purgado todo el aire del sistema.

      Note: Si el transeje funciona con un nivel de ruido normal, y se desplaza hacia adelante y hacia atrás a una velocidad normal, está purgado.

    4. Verifique una vez más el nivel de fluido del depósito de expansión. Añada fluido del tipo especificado hasta que llegue a la línea FULL COLD del depósito de expansión.

    Mantenimiento de la carcasa de corte

    Seguridad de las cuchillas

    • Inspeccione periódicamente las cuchillas, para asegurarse de que no están desgastadas ni dañadas.

    • Tenga cuidado al comprobar las cuchillas. Envuelva las cuchillas o lleve guantes, y extreme las precauciones al realizar el mantenimiento de las cuchillas. Solo reemplace o afile las cuchillas; no las enderece ni las suelde nunca.

    • En máquinas con múltiples cuchillas, tenga cuidado puesto que girar una cuchilla puede hacer que giren otras cuchillas.

    • Sustituya cuchillas o pernos gastados o dañados en conjuntos completos para no desequilibrar la máquina.

    Mantenimiento de las cuchillas de corte

    Antes de inspeccionar o realizar mantenimiento en las cuchillas

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Apague el motor, retire la llave y desconecte los cables de las bujías.

    Inspección de las cuchillas

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Inspección de las cuchillas.
    1. Inspeccione los filos de corte (Figura 86).

    2. Si los filos están romos o tienen muescas, retire la cuchilla y afílela; consulte Afilado de las cuchillas.

    3. Inspeccione las cuchillas, especialmente en la parte curva.

    4. Si observa fisuras, desgaste o la formación de una ranura en esta zona, instale de inmediato una cuchilla nueva (Figura 86).

      g006530

    Verificación de la rectilinealidad de las cuchillas

    Note: La máquina debe estar sobre una superficie nivelada para realizar el procedimiento siguiente.

    1. Eleve la carcasa de corte a la altura de corte más alta.

    2. Llevando guantes fuertemente acolchados u otro tipo de protección apropiada para las manos, gire la cuchilla lentamente hasta una posición que permita medir la distancia entre el filo de corte y la superficie nivelada en la que descansa la máquina (Figura 87).

      g014972
    3. Mida desde la punta de la cuchilla hasta la superficie plana (Figura 88).

      g014973
    4. Gire la misma cuchilla 180 grados de manera que el otro extremo esté en la misma posición (Figura 89).

      g014974
    5. Mida desde la punta de la cuchilla hasta la superficie plana (Figura 90).

      Note: La diferencia no debe ser superior a 3 mm (⅛").

      g014973
      1. Si la diferencia entre A y B es de más de 3 mm (⅛"), sustituya la cuchilla por una cuchilla nueva; consulte Cómo retirar las cuchillas y Instalación de las cuchillas.

        Note: Si cambia una cuchilla doblada por una nueva, y la dimensión obtenida sigue siendo de más de 3 mm (⅛"), el eje de la cuchilla podría estar doblado. Póngase en contacto con su Servicio Técnico Autorizado para que revise la máquina.

      2. Si la diferencia está dentro de los límites, pase a la cuchilla siguiente.

    6. Repita este procedimiento con cada cuchilla.

    Cómo retirar las cuchillas

    Cambie las cuchillas si han golpeado un objeto sólido o si una cuchilla está desequilibrada o doblada.

    1. Sujete el eje con una llave.

    2. Retire del eje el perno de la cuchilla, la arandela curva y la cuchilla (Figura 91).

      g017443

    Afilado de las cuchillas

    1. Utilice una lima para afilar el filo de corte en ambos extremos de la cuchilla (Figura 92).

      Note: Mantenga el ángulo original.

      Note: La cuchilla permanece equilibrada si se retira la misma cantidad de material de ambos bordes de corte.

      g000552
    2. Verifique el equilibrio de la cuchilla colocándola sobre un equilibrador de cuchillas (Figura 93).

      Note: Si la cuchilla se mantiene horizontal, está equilibrada y puede utilizarse.

      Note: Si la cuchilla no está equilibrada, rebaje algo el metal en la parte de la vela solamente con una lima (Figura 92).

      g000553
    3. Repita este procedimiento hasta que la cuchilla esté equilibrada.

    Instalación de las cuchillas

    1. Instale la cuchilla en el eje (Figura 91).

      Important: La parte curva de la cuchilla debe apuntar hacia arriba, hacia el interior del cortacésped para asegurar un corte correcto.

    2. Instale la arandela curva y el perno de la cuchilla (Figura 91).

      Note: Instale la arandela curva con el cono hacia la cabeza del perno.

    3. Apriete el perno de la cuchilla a 115–150 N·m (85 a 110 pies-libra).

    Ajuste de la nivelación lateral y de la inclinación de las cuchillas

    Compruebe que la carcasa de corte está nivelada cada vez que instale el cortacésped o cuando observe un corte desigual en el césped.

    Compruebe que las cuchillas no están dobladas antes de nivelar la carcasa; retire y sustituya cualquier cuchilla que esté doblada; consulte Verificación de la rectilinealidad de las cuchillas antes de continuar.

    Nivele el cortacésped lateralmente primero, luego puede ajustar la inclinación longitudinal.

    Requisitos:

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Compruebe la presión de los neumáticos de las ruedas motrices; consulte Comprobación de la presión de los neumáticos.

    4. Lleve la carcasa de corte a la posición de Bloqueo de transporte.

    5. Gire cuidadosamente las cuchillas en sentido longitudinal.

    6. Mida entre la punta de la cuchilla y la superficie plana (Figura 94). Si ambas mediciones no están dentro de los 5 mm (3/16"), ajuste la nivelación; siga con este procedimiento.

      g037879
    7. Compruebe el nivel longitudinal de la cuchilla (Figura 95). Asegúrese de que la punta de la cuchilla delantera está más abajo que la punta de la cuchilla trasera, como se muestra en Altura de bloque y soporte. Si se requieren ajustes, siga con este procedimiento.

      g037880
    8. Ajuste los rodillos protectores del césped en los taladros superiores o retírelos completamente para este ajuste.

    9. Para carcasas de corte de 152 cm (60") únicamente:

      1. Eleve la carcasa a la posición de Transporte (12.7 cm o 5").

      2. Afloje lentamente el tornillo de ajuste del muelle auxiliar de elevación hasta que pueda retirar el tornillo (ver Figura 96).

        Note: Conserve el tornillo para la instalación.

      g035850
    10. Coloque 2 bloques (ver Altura de bloque y soporte) debajo del borde trasero del faldón de la carcasa de corte, uno en cada lado de la carcasa de corte (Figura 97).

    11. Ponga la palanca de ajuste de altura de corte en la posición de 76 mm (3").

    12. Coloque 2 bloques debajo de cada lado del borde delantero de la carcasa, pero no debajo de los soportes de los rodillos protectores del césped o soldaduras.

      g038090

      Altura de bloque y soporte

      Tamaño de la carcasaAltura de bloque delantero Soporte
      Todas las carcasas de corte7.3 cm (2.87")4.8 a 6.4 mm (3/16" a ¼")
    13. Gire cuidadosamente las cuchillas colocándolas perpendicularmente al sentido de avance de la máquina (Figura 94).

    14. Afloje las contratuercas (Figura 98) en las cuatro esquinas y asegúrese de que la carcasa de corte quede bien asentada sobre los cuatro bloques.

    15. Elimine la holgura de los ganchos de la carcasa y asegúrese de que el pedal de elevación de la carcasa se empuje hasta el tope.

    16. Apriete las 4 contratuercas.

      g035851
    17. Asegúrese de que los bloques están ajustados debajo del faldón de la carcasa y que todos los pernos de fijación están bien apretados

    18. Siga nivelando la carcasa comprobando la inclinación longitudinal de las cuchillas.

    19. Compruebe la nivelación de las cuchillas y repita el procedimiento de nivelación de la carcasa si es necesario.

    20. Para carcasas de corte de 152 cm (60") únicamente:

      1. Eleve la carcasa a la posición de Transporte (12.7 cm o 5").

      2. Instale el muelle auxiliar de elevación ajustando el tornillo que retiró anteriormente en el paso 9.

      3. Ajuste la distancia entre el muelle y el soporte a 22–29 mm (⅞"–1⅛").

    Retirar la Carcasa del Cortacésped

    Antes de retirar la carcasa de corte o de realizar mantenimiento en la misma, inmovilice los brazos de la carcasa, que están tensados con muelles.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Coloque el pasador de ajuste de altura en el taladro que corresponde a una altura de 7.6 cm (3").

    4. Retire las cubiertas de la correa.

    5. Afloje la tensión de la carcasa de corte y retire la correa del cortacésped; consulte Mantenimiento de las correas.

    6. Retire los pernos y las tuercas de la parte delantera de la placa debajo del reposapiés.

    7. Retire y guarde los pernos y las tuercas de ambos lados de la máquina (Figura 99).

      g336658
    8. Retire la carcasa de debajo del lado derecho de la máquina.

    Cambio del deflector de hierba

    Advertencia

    Si el hueco de descarga se deja destapado, la máquina podría arrojar objetos hacia usted o hacia otras personas y causar lesiones graves. También podría producirse un contacto con la cuchilla.

    No utilice nunca la máquina sin haber instalado una placa de mulching, un deflector de descarga o un sistema de recogida de hierba.

    1. Retire la contratuerca, el perno, el muelle y el espaciador que sujetan el deflector a los soportes de pivote (Figura 100).

    2. Retire el deflector de hierba dañado o desgastado (Figura 100).

      g015594
    3. Coloque el espaciador y el muelle en el deflector de hierba.

    4. Coloque uno de los ganchos en J del muelle detrás del reborde de la carcasa.

      Note: Asegúrese de colocar un extremo con gancho en J del muelle detrás del reborde de la carcasa antes de instalar el perno, según se muestra en Figura 100.

    5. Instale el perno y la tuerca.

    6. Coloque 1 extremo en J del muelle alrededor del deflector de hierba (Figura 100).

      Important: El deflector de hierba debe poder girar. Levante el deflector hasta que esté totalmente abierto, y asegúrese de que gire hasta cerrarse por completo.

    Limpieza

    Limpieza de los bajos de la carcasa de corte

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Después de cada uso
  • Limpie la carcasa de corte.
    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Eleve la carcasa de corte a la posición de TRANSPORTE.

    Limpieza del sistema de suspensión

    Máquinas con sistema de suspensión MyRide™ solamente
    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Limpie el sistema de suspensión.
  • Utilice aire comprimido para limpiar el sistema de suspensión.

    Note: No limpie los conjuntos de choque con agua a presión (Figura 101).

    g030538

    Eliminación de residuos

    El aceite de motor, las baterías, el fluido hidráulico y el refrigerante del motor son contaminantes medioambientales. Elimínelos de acuerdo con la normativa estatal y local.

    Almacenamiento

    Seguridad durante el almacenamiento

    • Apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. Deje que se enfríe la máquina antes de hacer trabajos de ajuste, mantenimiento, limpieza o almacenamiento.

    • No guarde la máquina o el combustible cerca de llamas, y no drene el combustible dentro de un edificio o dentro de un remolque cerrado.

    • No guarde la máquina o un recipiente de combustible en un lugar donde pudiera haber una llama desnuda, chispas o una llama piloto, por ejemplo en un calentador de agua u otro electrodoméstico.

    Limpieza y almacenamiento

    1. Desengrane el mando de control de las cuchillas (TDF) y accione el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire los recortes de hierba, la suciedad y la mugre de las piezas externas de toda la máquina, especialmente el motor y el sistema hidráulico. Limpie la suciedad y la broza de la parte exterior del alojamiento de las aletas de la culata de cilindros del motor y del soplador.

      Important: La máquina puede lavarse con un detergente suave y agua. No lave la máquina a presión. Evite el uso excesivo de agua, especialmente cerca del panel de control, el motor, las bombas hidráulicas y los motores eléctricos.

    4. Compruebe el funcionamiento del freno de estacionamiento; consulte Ajuste del freno de estacionamiento.

    5. Revise el limpiador de aire; consulte Mantenimiento del limpiador de aire.

    6. Engrase la máquina; consulte Lubricación.

    7. Cambie el aceite del cárter; consulte Mantenimiento del aceite del motor.

    8. Compruebe la presión de los neumáticos; consulte Comprobación de la presión de los neumáticos.

    9. Cambie los filtros hidráulicos; consulte Cambio del aceite hidráulico y los filtros.

    10. Cargue la batería; consulte Cómo cargar la batería.

    11. Rasque cualquier acumulación importante de hierba y suciedad de los bajos del cortacésped, luego lávelo con una manguera de jardín.

      Note: Haga funcionar la máquina con el mando de control de las cuchillas (TDF) engranado y el motor en ralentí alto durante 2 a 5 minutos después del lavado.

    12. Compruebe la condición de las cuchillas; consulte Mantenimiento de las cuchillas de corte.

    13. Prepare la máquina para su almacenamiento cuando no la vaya a utilizar durante más de 30 días. Prepare la máquina para el almacenamiento de la manera siguiente:

      1. Agregue un estabilizador/acondicionador a base de petróleo al combustible del depósito. Siga las instrucciones de mezcla del fabricante del estabilizador. No use un estabilizador a base de alcohol (etanol o metanol).

        Note: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con combustible fresco y se utiliza en todo momento.

      2. Haga funcionar el motor para distribuir el combustible con acondicionador por todo el sistema de combustible durante 5 minutos.

      3. Pare el motor, deje que se enfríe y drene el depósito de combustible.

      4. Arranque el motor y hágalo funcionar hasta que se pare.

      5. Deseche el combustible adecuadamente. Recicle el combustible según la normativa local.

        Important: No guarde combustible que contenga estabilizador/acondicionador durante más tiempo que el recomendado por el fabricante del estabilizador de combustible.

    14. Retire la(s) bujía(s) y verifique su condición; consulte Mantenimiento de la(s) bujía(s). Con la(s) bujía(s) retirada(s) del motor, vierta 30 ml (2 cucharadas soperas) de aceite de motor en el orificio de la bujía. Utilice el motor de arranque para hacer girar el motor y distribuir el aceite dentro del cilindro. Instale la(s) bujía(s). No instale los cables en la(s) bujía(s).

    15. Revise y apriete todos los pernos, tuercas y tornillos. Repare o sustituya cualquier pieza dañada.

    16. Pinte las superficies que estén arañadas o donde esté visible el metal. Puede adquirir la pintura en su Servicio Técnico Autorizado.

    17. Guarde la máquina en un garaje o almacén seco y limpio. Retire la llave del interruptor y guárdela fuera del alcance de niños u otros usuarios no autorizados. Cubra la máquina para protegerla y para conservarla limpia.

    Solución de problemas

    ProblemPossible CauseCorrective Action
    El motor se sobrecalienta.
    1. La carga del motor es excesiva.
    2. El nivel de aceite en el cárter está bajo.
    3. Las aletas de refrigeración y los conductos de aire situados debajo del alojamiento del soplador del motor están obstruidos.
    4. El limpiador de aire está sucio.
    5. Hay suciedad, agua o combustible viejo en el sistema de combustible.
    1. Reduzca la velocidad sobre el terreno.
    2. Añada aceite al cárter.
    3. Elimine la obstrucción de las aletas de refrigeración y de los conductos de aire.
    4. Limpie o cambie el elemento del limpiador de aire.
    5. Póngase en contacto con el Servicio Técnico Autorizado.
    El motor de arranque no se engrana.
    1. El mando de control de las cuchillas está engranado.
    2. Las palancas de control de movimiento no están en la posición de bloqueo/punto muerto.
    3. La batería está descargada.
    4. Las conexiones eléctricas están corroídas o sueltas.
    5. Un fusible esta fundido.
    6. Un relé o interruptor está dañado.
    1. Desengrane el mando de control de las cuchillas.
    2. Mueva las palancas de control de movimiento hacia fuera a la posición de Bloqueo/punto muerto.
    3. Cargue la batería.
    4. Verifique que hay buen contacto en las conexiones eléctricas.
    5. Cambie el fusible.
    6. Póngase en contacto con el Servicio Técnico Autorizado.
    El motor no arranca, arranca con dificultad, o no sigue funcionando.
    1. El depósito de combustible está vacío.
    2. La válvula de cierre de combustible está cerrada.
    3. El nivel de aceite en el cárter está bajo.
    4. El acelerador no está en la posición correcta.
    5. El filtro de combustible está sucio.
    6. Hay suciedad, agua o combustible viejo en el sistema de combustible.
    7. El limpiador de aire está sucio.
    8. El interruptor del asiento no funciona correctamente.
    9. Las conexiones eléctricas están corroídas, sueltas o dañadas.
    10. El relé o interruptor está dañado o desgastado.
    11. La bujía está sucia o la distancia entre electrodos es incorrecta.
    12. El cable de la bujía no está conectado.
    1. Llene el depósito de combustible.
    2. Abra la válvula de cierre del combustible.
    3. Añada aceite al cárter.
    4. Asegúrese de que el control del acelerador está en el punto intermedio entre las posiciones de Lento y Rápido.
    5. Cambie el filtro de combustible.
    6. Póngase en contacto con el Servicio Técnico Autorizado.
    7. Limpie o cambie el elemento del limpiador de aire.
    8. Compruebe el indicador del interruptor del asiento. Cambie el asiento si es necesario.
    9. Verifique que hay buen contacto en las conexiones eléctricas. Limpie los terminales de conexión a fondo con limpiador para contactos eléctricos, aplique grasa dieléctrica y realice las conexiones apropiadas.
    10. Póngase en contacto con el Servicio Técnico Autorizado.
    11. Ajuste o cambie la bujía.
    12. Compruebe la conexión del cable de la bujía.
    El motor pierde potencia.
    1. La carga del motor es excesiva.
    2. El limpiador de aire está sucio.
    3. El nivel de aceite en el cárter está bajo.
    4. Las aletas de refrigeración y los conductos de aire situados por encima del motor están obstruidos.
    5. El orificio de ventilación del tapón del depósito de combustible está bloqueado.
    6. El filtro de combustible está sucio.
    7. Hay suciedad, agua o combustible viejo en el sistema de combustible.
    1. Reduzca la velocidad sobre el terreno.
    2. Limpie el elemento del limpiador de aire.
    3. Añada aceite al cárter.
    4. Elimine la obstrucción de las aletas de refrigeración y de los conductos de aire.
    5. Limpie o sustituya el tapón del depósito de combustible.
    6. Cambie el filtro de combustible.
    7. Póngase en contacto con el Servicio Técnico Autorizado.
    El cortacésped se desvía a la derecha o a la izquierda (con las palancas totalmente hacia adelante)
    1. Es necesario ajustar la dirección
    2. La presión de los neumáticos de las ruedas motrices no es la correcta.
    1. Ajuste la dirección.
    2. Ajuste la presión de los neumáticos de las ruedas motrices.
    No es posible conducir la máquina.
    1. Las válvulas de desvío no está bien cerradas.
    2. La correa de la bomba está desgastada, suelta o rota.
    3. La correa de la bomba se ha salido de una polea.
    4. El muelle tensor está roto o falta.
    5. El nivel de fluido hidráulico es bajo o el fluido está demasiado caliente.
    1. Apriete las válvulas de desvío.
    2. Cambie la correa.
    3. Cambie la correa.
    4. Cambie el muelle.
    5. Añada fluido hidráulico a los depósitos o deje que se enfríe.
    La máquina vibra de manera anormal.
    1. La(s) cuchilla(s) de corte está(n) doblada(s) o desequilibrada(s).
    2. El perno de montaje de la cuchilla está suelto.
    3. Los pernos de montaje del motor están sueltos.
    4. La polea del motor, la polea tensora o la polea de las cuchillas está suelta.
    5. La polea del motor está dañada.
    6. El eje de la cuchilla está doblado.
    7. El soporte del motor está suelto o roto.
    1. Instale cuchilla(s) nueva(s).
    2. Apriete el perno de montaje de la cuchilla.
    3. Apriete los pernos de montaje del motor.
    4. Apriete la polea correspondiente.
    5. Póngase en contacto con el Servicio Técnico Autorizado.
    6. Póngase en contacto con el Servicio Técnico Autorizado.
    7. Póngase en contacto con el Servicio Técnico Autorizado.
    La altura de corte no es homogénea.
    1. La(s) cuchilla(s) no está(n) afilada(s).
    2. Una de la(s) cuchilla(s) de corte está(n) doblada(s).
    3. El cortacésped no está nivelado.
    4. Uno de los rodillos protectores del césped (en su caso) no está correctamente ajustado.
    5. Los bajos de la carcasa de corte están sucios.
    6. La presión de los neumáticos es incorrecta.
    7. El eje de una cuchilla está doblado.
    1. Afile la(s) cuchilla(s).
    2. Instale cuchilla(s) nueva(s).
    3. Nivele el cortacésped lateral y longitudinalmente.
    4. Ajuste la altura de la rueda protectora del césped.
    5. Limpie los bajos de la carcasa de corte.
    6. Ajuste la presión de los neumáticos.
    7. Póngase en contacto con el Servicio Técnico Autorizado.
    Las cuchillas no giran.
    1. La correa de transmisión está desgastada, suelta o rota.
    2. La correa de transmisión se ha salido de la polea.
    3. El interruptor de la toma de fuerza (TDF) o el embrague de la TDF está defectuoso.
    4. La correa del cortacésped está desgastada, suelta o rota.
    1. Instale una nueva correa de transmisión.
    2. Instale la correa de transmisión y verifique la posición correcta de los ejes de ajuste y de las guías de la correa.
    3. Póngase en contacto con el Servicio Técnico Autorizado.
    4. Instale una nueva correa de cortacésped.
    El embrague no se engrana.
    1. El fusible esta fundido.
    2. No llega suficiente voltaje al embrague.
    3. La bobina está dañada.
    4. La corriente es insuficiente.
    5. El espacio entre el rotor y el inducido es demasiado grande.
    1. Cambie el fusible. Compruebe la resistencia de la bobina, la carga de la batería, el sistema de carga y las conexiones del cableado, y cambie componentes si es necesario.
    2. Compruebe la resistencia de la bobina, la carga de la batería, el sistema de carga y las conexiones del cableado, y cambie piezas si es necesario.
    3. Cambie el embrague.
    4. Repare o cambie el cable del embrague o el sistema eléctrico. Limpie los contactos de los conectores.
    5. Retire el suplemento o sustituya el embrague.

    Esquemas

    Diagrama de cableado – Motores Toro

    g018479

    Diagrama de cableado – Motores Kawasaki

    g037072
