Kit de parabrisas dobrável

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue a máquina e retire a chave.

Peças necessárias para este passo:

1. Desmontagem do capot.

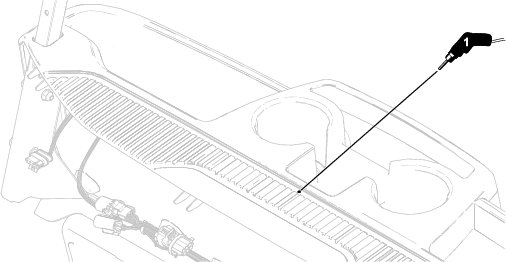

2. No entalhe no tablier, faça um furo (6 mm) como se mostra na Figura 1.



   Figura 1

   1. Faça o furo (6 mm) aqui.

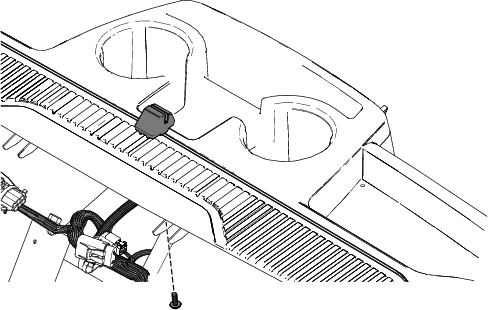

3. Fixe o suporte intermédio do parabrisas à abertura no tablier usando o parafuso delta-point (Figura 2).

   Aperte o parafuso delta-point com uma força de 112 N∙cm.



   Figura 2

4. Insira a parte inferior do conjunto do parabrisas no suporte intermédio do parabrisas.

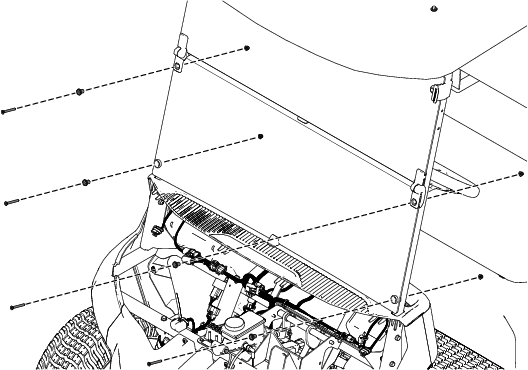

5. Fixe o parabrisas aos tubos da estrutura do toldo frontal usando os 4 parafusos de cabeça sextavada interior flangeada (M6 x 55 mm), 4 espaçadores e 4 porcas de fixação (M6) como se mostra na Figura 3.

   Aperte os parafusos de cabeça sextavada interior flangeada (M6 x 55 mm) com uma força de 9 N∙m.

6. Instale o capot.



   Figura 3

Quando transportar uma máquina com o parabrisas dobrado instalado, certifique-se de que segue estas recomendações:

• A máquina está virada para a frente durante o transporte.

• O parabrisas dobrável está preso na posição inferior utilizando os grampos de borracha.

• Não exceda a velocidade do veículo de 96 km/h.

1. Enxague o parabrisas com água morna.

2. Utilizando um pano macio ou esponja, lave o parabrisas com detergente suave para eliminar sujidade e fuligem.

   Important: Não esfregue o parabrisas com uma escova ou fibra áspera.

3. Enxague o parabrisas com água morna.

4. Seque o parabrisas utilizando um pano macio de microfibras para evitar marcas de água.
