Parkeer de machine op een horizontaal oppervlak.
Stel de parkeerrem in werking.
Zet de machine uit en verwijder het sleuteltje.
Benodigde onderdelen voor deze stap:
| Voorruit | 1 |
| Middelste voorruitsteun | 1 |
| Delta-point schroef | 1 |
| Afstandsstuk | 4 |
| Inbusbout met flenskop (M6 x 55 mm) | 4 |
| Borgmoer (M6) | 4 |
De motorkap verwijderen.

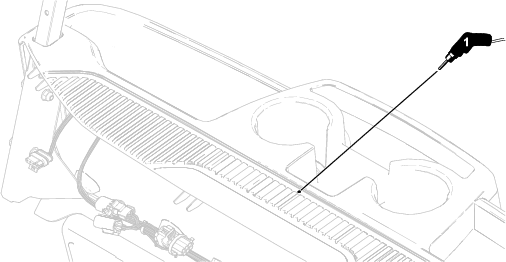

Boor bij de inkeping in het dashboard een gat (6 mm) zoals getoond in Figuur 1.

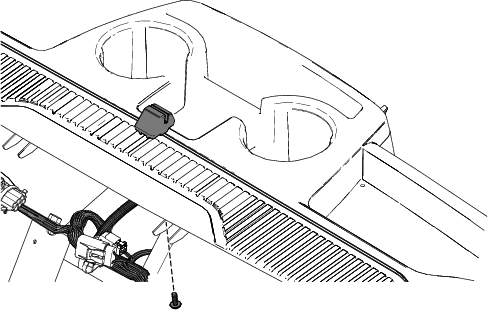

Bevestig de middelste voorruitsteun aan de opening in het dashboard met de delta-point schroef (Figuur 2).
Draai de delta-point schroef vast met een torsie van 112 N·cm.
Steek de onderkant van de voorruit in de middelste voorruitsteun.

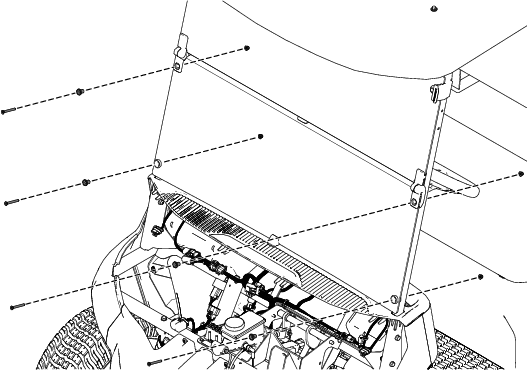

Bevestig de voorruit aan de voorste framebuizen van de kap met de 4 inbusbouten met flenskop (M6 x 55 mm), 4 afstandsstukken en 4 borgmoeren (M6) zoals getoond in Figuur 3.
Draai de inbusbout met flenskop (M6 x 55 mm) vast met een torsie van 9 N·m.
Plaats de motorkap.
Zorg ervoor dat u deze aanbevelingen opvolgt wanneer u een machine transporteert met de gemonteerde inklapbare voorruit:
De machine is naar voren gericht tijdens het transport.
De inklapbare voorruit is met de rubberen klemmen bevestigd in de neergelaten stand.
Rij niet sneller dan 96 km/uur.
Spoel de voorruit met lauw water.
Gebruik een zachte doek of spons en was de voorruit met een milde reinigende zeep om zo vuil en roet te verwijderen.
Important: Schrob de voorruit niet met een borstel of ruwe vezel.
Spoel de voorruit met lauw water.
Droog de voorruit met een zachte microvezeldoek om te verhinderen dat er watervlekken ontstaan.
