折り畳みウインドシールドキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

この作業に必要なパーツ

1. フードを外す。

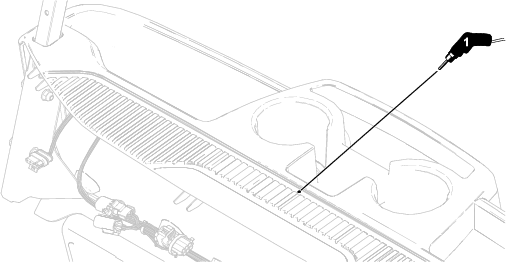

2. 図 1のように、ダッシュボードの凹み部分にドリルで穴（直径 6 mm）を開ける。



   図 1

   1. ここに穴（6 mm）をあける。

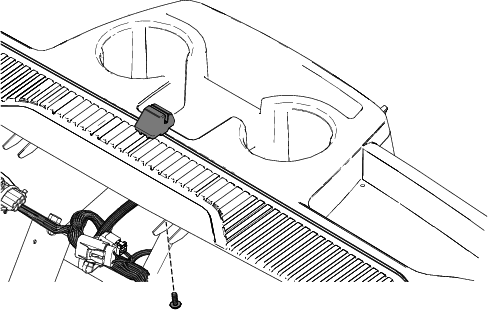

3. 出来た穴に、デルタポイントねじを使用して中央風防サポートを取り付ける（図 2）。

   デルタポイントねじを 112 N·cm（0.12 kg.m = 10 in-lb）にトルク締めする。



   図 2

4. 中央風防サポートに、ウインドシールドアセンブリの底部を差し込む。

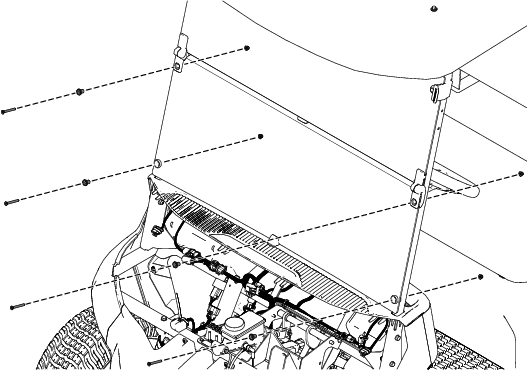

5. ウインドシールドを前側キャノピフレームに固定する：六角ソケットッフランジヘッドボルト（M6 x 55 mm）4本、スペーサ4個、ロックナット（M6）4個を使用して図 3のように取り付ける。

   六角ソケットッフランジヘッドボルト（M6 x 55 mm）を 9 N∙m （0.92 kg.m = 80 in-lb）にトルク締めする。

6. フードを取り付ける。



   図 3

折り畳みウインドシールドを取り付けた状態の車を搬送する場合には、以下の注意点をお守りください。

• 車両は、搬送方向に対して前進方向に搭載する。

• ウインドシールドは、折りたたんでゴムクランプで下側に固定する。

• 搬送時の最高速度は 96 km/h を限度とする。

1. ぬるま湯でウインドシールドをぬらす。

2. 柔らかい布かスポンジを使い、刺激の少ない洗剤でほこりや汚れを落とす。

   Important: ウインドシールドの表面をブラシなどの硬いものでこすらないでください。

3. ぬるま湯でウインドシールドを仕上げ洗いする。

4. 柔らかい布で水滴を残さないようにふき取る。
