Kit pare-brise rabattable

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la clé.

Pièces nécessaires pour cette opération:

1. Déposez le capot.

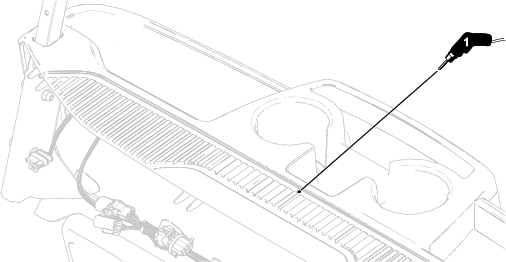

2. Au niveau du creux dans la planche de bord, percez un trou (6 mm), comme montré à la Figure 1.



   Figure 1

   1. Percer le trou (6 mm) ici.

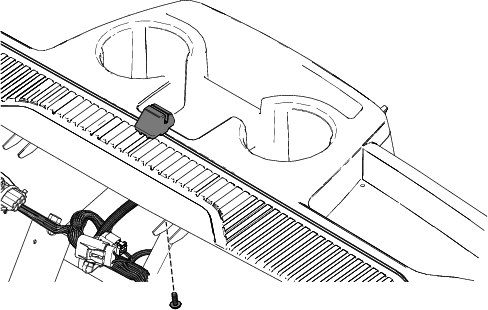

3. Fixez le support central du pare-brise dans l'ouverture de la planche de bord à l'aide de la vis Delta-Point (Figure 2).

   Serrez la vis Delta-Point à 1,12 N·m.



   Figure 2

4. Insérez le bas du pare-brise dans le support central.

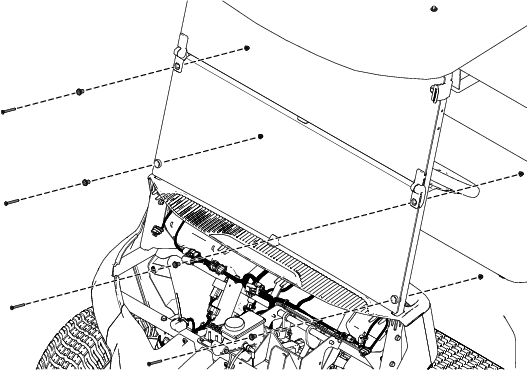

5. Fixez le pare-brise aux tubes avant du cadre de l'abri à l'aide de 4 boulons à embase à tête hexagonale creuse (M6 x 55 mm), 4 entretoises et 4 contre-écrous (M6), comme montré à la Figure 3.

   Serrez les boulons à embase à tête hexagonale creuse (M6 x 55 mm) à 9 N·m.

6. Reposez le capot.



   Figure 3

Lorsque vous transportez la machine avec le pare-brise rabattable en place, veillez à observer les recommandations suivantes :

• La machine doit être face à l'avant pour le transport.

• Le pare-brise rabattable est fixé en position baissée par les attaches en caoutchouc.

• Le véhicule ne doit pas dépasser 96 km/h.

1. Rincez le pare-brise à l'eau tiède.

2. Avec un chiffon doux ou une éponge et un savon doux, lavez le pare-brise pour nettoyer la crasse.

   Important: Ne frottez pas le pare-brise avec un brosse ou un matériau abrasif.

3. Rincez le pare-brise à l'eau tiède.

4. Séchez le pare-brise avec un chiffon microfibres doux pour éviter de laisser des tâches d'eau.
