Kit de parabrisas plegable

1. Aparque la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Apague la máquina y retire la llave.

Piezas necesarias en este paso:

1. Retire el capó.

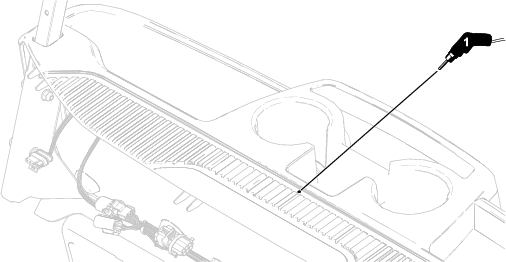

2. En la marca del salpicadero, realice un taladro (6 mm o ¼"), tal y como se muestra en la Figura 1.



   Figura 1

   1. Realice el taladro aquí (6 mm o ¼").

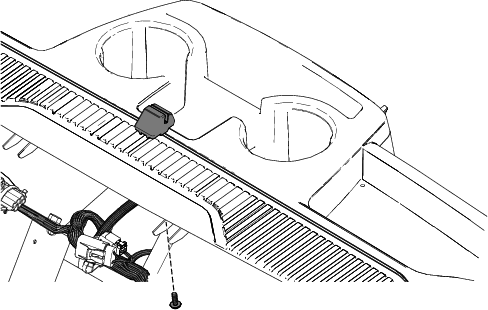

3. Fije el apoyo del parabrisas medio en la abertura del salpicadero con el tornillo de punta delta (Figura 2).

   Apriete el tornillo de punta delta a 112 N∙cm.



   Figura 2

4. Inserte la parte inferior del conjunto del parabrisas en el apoyo de parabrisas medio.

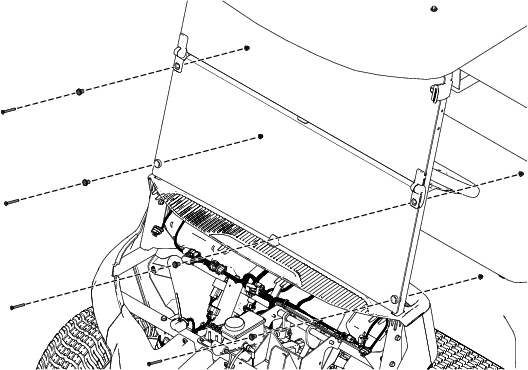

5. Fije el parabrisas a los tubos del soporte de capota delantero con los 4 pernos allen con arandela prensada (M6 x 55 mm)., 4 espaciadores y 4 contratuercas (M6), tal y como se muestra en la Figura 3.

   Apriete los pernos allen con arandela prensada (M6 x 55 mm) a 9 N∙m.

6. Instale el capó.



   Figura 3

Para transportar una máquina con el parabrisas plegado instalado, asegúrese de seguir estas recomendaciones:

• La máquina debe estar orientada hacia adelante durante el transporte.

• El parabrisas plegable debe estar sujeto en posición bajada usando las fijaciones de goma.

• No supere una velocidad de transporte de 96 km/h.

1. Enjuague el parabrisas con agua templada.

2. Usando un paño suave o una esponja, lave el parabrisas con un jabón detergente suave para eliminar la suciedad.

   Important: No frote el parabrisas con un cepillo o estropajo duro.

3. Enjuague el parabrisas con agua templada.

4. Seque el parabrisas usando un paño suave de microfibra para evitar manchas de agua.
