Sæt til foldbar forrude

1. Parker maskinen på en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk for maskinen, og tag nøglen ud.

Dele, der skal bruges til dette trin:

1. Afmonter motorhjelmen.

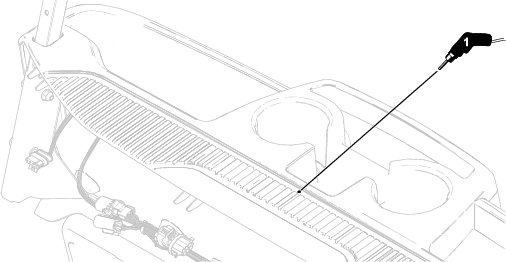

2. Bor et hul (6 mm eller ¼") i fordybningen på instrumentpanelet som vist i Figur 1.



   Figur 1

   1. Bor hullet (6 mm eller ¼") her.

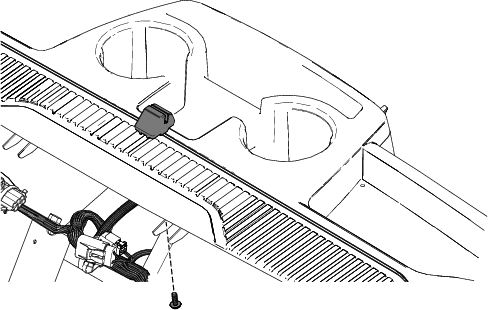

3. Fastgør den midterste forrudestøtte til åbningen i instrumentbrættet med torx-skruen (Figur 2).

   Tilspænd torx-skruen med et moment på 1,12 Nm.



   Figur 2

4. Sæt forrudeenhedens bund i den midterste forrudestøtte.

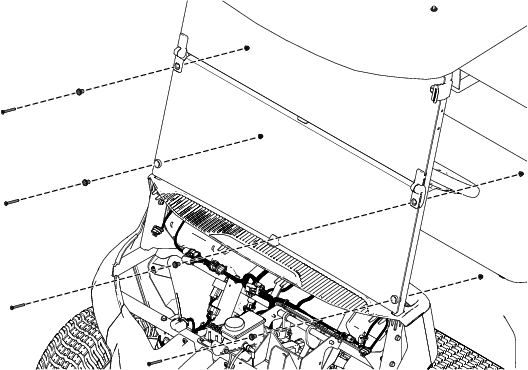

5. Fastgør forruden til stelrørene på den forreste kaleche med 4 flangehovedbolte med unbrakokærv (M6 x 55 mm), 4 afstandsbøsninger og 4 låsemøtrikker (M6) som vist i Figur 3.

   Tilspænd flangehovedboltene med unbrakokærv (M6 x 55 mm) med et moment på 9 Nm.

6. Monter motorhjelmen.



   Figur 3

Ved transport af en maskine med den foldbare forrude monteret skal du sørge for, at du følger disse anbefalinger:

• Maskinen vender fremad under transport.

• Den foldbare forrude er fastgjort i sænket position ved hjælp af gummiklemmerne.

• Overskrid ikke en køretøjshastighed på 96 km/t.

1. Skyl forruden med lunkent vand.

2. Vask forruden med en blød klud eller svamp og et mildt rengøringsmiddel for at fjerne snavs og urenheder.

   Important: Undgå at skrubbe forruden med en børste eller hårde fibre.

3. Skyl forruden med lunkent vand.

4. Tør forruden med en blød mikrofiberklud for at forhindre kalkpletter.
