Kallistettava tuulilasisarja

Vista Shuttle Vehicle

Model No. 08220-Serial No. and Up

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Katkaise koneesta virta ja irrota virta-avain.

Kallistettavan tuulilasin asennus

Vaiheeseen tarvittavat osat:

Tuulilasikokoonpano1
Tuulilasin keskituki1
Delta PT® -ruuvi1
Välikappale4
Kuusiokolo-laippakantapultti (M6 × 55 mm)4
Lukkomutteri (M6)4

  1. Irrota konepelti.

  2. Poraa kojetaulun loveen reikä (6 mm tai ¼ tuumaa) kuvan mukaisesti (Kuva 1).

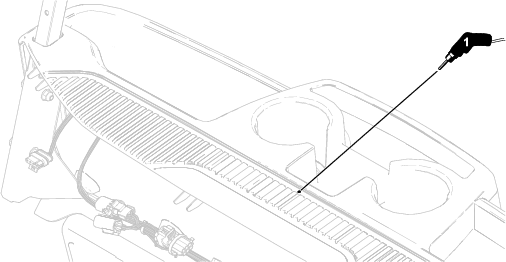

    g384988

    Kuva 1

    1. Poraa reikä (6 mm tai ¼ tuumaa) tähän.

  3. Kiinnitä tuulilasin keskituki kojetaulun loveen Delta PT® -ruuvilla (Kuva 2).

    Kiristä Delta PT® -ruuvi momenttiin 1,12 N·m.

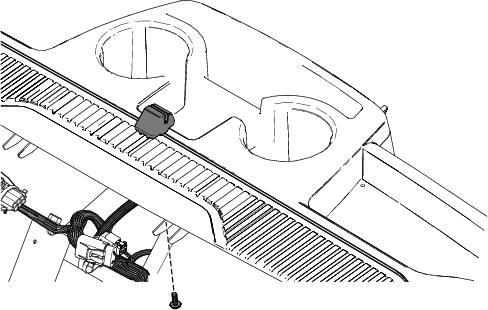

    g384989

    Kuva 2

  4. Aseta tuulilasikokoonpanon alaosa tuulilasin keskitukeen.

  5. Kiinnitä tuulilasi etukatoksen runkoputkiin neljällä kuusiokolo-laippakantapultilla (M6 × 55 mm), neljällä välikappaleella ja neljällä lukkomutterilla (M6) kuvan mukaisesti (Kuva 3).

    Kiristä kuusiokolo-laippakantapultti (M6 × 55 mm) momenttiin 9 N·m.

  6. Asenna konepelti.

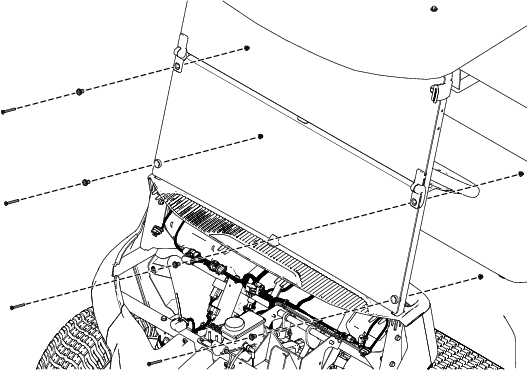

    g384990

    Kuva 3

Käyttö

Koneen kuljetus tuulilasi asennettuna

Kun kuljetat konetta, jossa on kallistettava tuulilasi asennettuna, varmista, että noudatat seuraavia suosituksia:

  • Koneen etuosa osoittaa eteenpäin kuljetuksen aikana.

  • Kallistettava tuulilasi on kiinnitetty ala-asentoon kumikiinnikkeillä.

  • Kuljetusnopeus saa olla enintään 96 km/h.

Kunnossapito

Tuulilasin puhdistus

  1. Huuhtele tuulilasi haalealla vedellä.

  2. Pese lika tuulilasista pehmeällä liinalla tai sienellä miedolla pesuaineella.

    Important: Älä puhdista tuulilasia harjalla tai karkealla liinalla.

  3. Huuhtele tuulilasi haalealla vedellä.

  4. Kuivaa tuulilasi pehmeällä mikrokuituliinalla, niin vedestä ei jää laikkuja.
