2인용 또는 4인용 캐노피 키트

Workman® GTX 다용도 차량

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

설치

장비 준비

  1. 평평한 곳에 장비를 주차합니다.

  2. 주차 브레이크를 체결합니다.

  3. 엔진을 끄고 키를 뺍니다.

  4. 배터리를 분리합니다. 사용 설명서를 참조하십시오.

  5. 화물칸을 덤프 위치로 올리고 받침대로 고정합니다.

장착 튜브용 구멍 뚫기

  1. 그림 1에 표시된 치수를 사용하여 장비 양측에서 바닥판 외부로 구멍 1개(5/16 인치)를 뚫습니다.

    g259750

    그림 1

  2. 그림 2에 표시된 치수를 사용하여 장비 좌우측 발판 외부로 구멍 1개(5/16 인치)를 뚫습니다.

    g259751

    그림 2

전방 장착 튜브 설치

이 절차를 수행하는 데 필요한 부품:

전방 장착 튜브2
플랜지 헤드 볼트(5/16 x 3 인치)2
스페이서(5/8 x 1 인치)2
플랜지 너트(5/16 인치)4
캐리지 볼트(5/16 x 2 인치)2

그림 3과 같이 플랜지 헤드 볼트(5/16 x 3 인치) 2개, 스페이서(5/8 x 1 인치) 2개, 플랜지 너트(5/16 인치) 4개, 및 캐리지 볼트(5/16 x 2 인치) 2개를 사용하여 전방 장착 튜브 2개를 느슨하게 설치합니다.

g268153

그림 3

좌측이 표시됨

  1. 플랜지 너트(5/16 인치)
  2. 전방 장착 튜브
  3. 플랜지 헤드 볼트(5/16 x 3 인치)
  4. 캐리지 볼트(5/16 x 2 인치)
  5. 스페이서(5/8 x 1 인치)

측면 패널 분리

휘발유 장비

Important: 이 절차를 수행하기 전에 설치용 구멍이 이미 존재하는지 장비를 확인하십시오. 존재하지 않는다면 이 절차를 진행하십시오.

Note: 이 절차에서 제거된 모든 하드웨어를 보관하십시오.

  1. 연료 탱크를 탱크 트레이에 고정하는 플랜지 헤드 볼트를 제거합니다(그림 4).

    g033946

    그림 4

    1. 연료 탱크
    2. 나사
    3. 홀드 다운
    4. 연료 라인
    5. 통기 호스
    6. 플랜지 헤드 볼트

  2. 홀드 다운을 고정하는 나사를 제거합니다(그림 4).

  3. 탱크에서 통기 튜브 및 연료 라인을 분리합니다(그림 4).

    Note: 수거를 준비하고 탱크에서 연료 라인을 분리할 때 누출된 연료를 청소하십시오.

    위험

    특정 환경에서 연료는 가연성이 극히 높으며 쉽게 폭발할 수 있습니다. 연료로 인한 화재나 폭발은 자신과 타인에게 화상을 입힐 수 있으며 재산상의 피해를 초래할 수도 있습니다.

    • 엔진이 식으면 연료 탱크에서 연료를 배출합니다. 이 작업은 막히지 않은 공간의 실외에서 하십시오. 흘린 연료가 있으면 모두 닦아 내십시오.

    • 휘발유를 취급할 때 절대 담배를 피워서는 안 되며, 노출된 화염이 있는 곳이나 불꽃으로 인해 휘발유 가스에 불이 붙을 수 있는 곳에서 멀리 떨어지십시오.

  4. 트레이에서 연료 탱크를 제거합니다.

  5. 탱크 트레이를 프레임에 고정하는 플랜지 헤드 볼트 2개를 풉니다(그림 5).

    g033947

    그림 5

    1. 탱크 트레이
    2. 플랜지 헤드 볼트

  6. 좌측 측면 패널을 하단 시트 어셈블리에 고정하는 나사 4개를 제거합니다(그림 6).

    g034000

    그림 6

    1. 좌측 측면 패널
    2. 나사

  7. 배터리에서 음극(-) 케이블을 분리한 다음 양극(+) 케이블을 분리합니다(그림 7).

    g034125

    그림 7

    1. 너트
    2. 양극(+) 케이블
    3. 볼트
    4. 음극(–) 케이블

  8. 배터리 트레이를 프레임에 고정하는 플랜지 헤드 볼트 2개를 풉니다(그림 8).

    g033999

    그림 8

    1. 플랜지 헤드 볼트
    2. 자동 태핑 나사
    3. 오른쪽 패널

  9. 우측 측면 패널을 하단 시트 어셈블리에 고정하는 나사 4개를 제거합니다(그림 8).

전동 장비용

Important: 이 절차를 수행하기 전에 설치용 구멍이 이미 존재하는지 장비를 확인하십시오. 존재하지 않는다면 이 절차를 진행하십시오.

Note: 이 절차에서 제거된 모든 하드웨어를 보관하십시오.

  1. 우측 측면 패널을 장비에 고정하는 자동 태핑 나사 4개를 제거합니다(그림 9).

    g035126

    그림 9

    1. 오른쪽 패널
    2. 자동 태핑 나사

  2. 배터리 트레이에 충전기 브래킷을 고정하는 볼트 2개를 풉니다(그림 10).

    g035124

    그림 10

    1. 좌측 측면 패널
    2. 자동 태핑 나사
    3. 볼트

  3. 좌측 측면 패널을 장비에 고정하는 자동 태핑 나사 4개를 제거합니다(그림 10).

지지 브래킷 구멍 뚫기

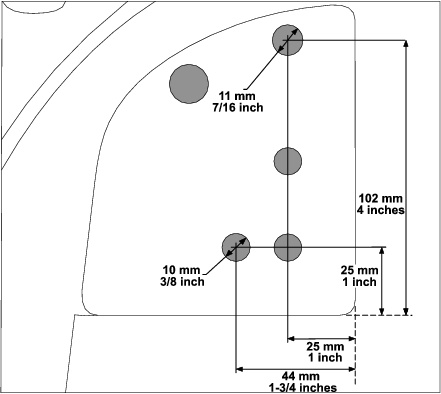

그림 11에 표시된 치수를 사용하여 지지 브래킷의 구멍을 뚫습니다.

최고 상단 구멍을 뚫을 때, 외부 브래킷, 프레임 튜브, 방화벽을 모두 통과하도록 구멍을 뚫어야 합니다.

주의

전동 장비의 프레임 우측에서 구멍을 뚫을 때 주의하십시오.

너무 깊이 구멍을 뚫으면 배터리 또는 기타 부품을 손상시킬 수 있습니다.

g260925

그림 11

측면 패널 장착

휘발유 장비

  1. 앞에서 제거한 나사 4개를 사용하여 우측 측면 패널을 고정합니다(그림 8).

  2. 앞에서 제거한 플랜지 헤드 볼트 2개를 사용하여 프레임에 배터리 트레이를 고정합니다(그림 8).

  3. 앞에서 제거한 볼트 2개 및 너트 2개를 사용하여 배터리 케이블을 고정하고 배터리 단자를 연결합니다(그림 7).

  4. 앞에서 제거한 나사 4개를 사용하여 좌측 측면 패널을 고정합니다(그림 6).

  5. 앞에서 제거한 플랜지 헤드 볼트 2개를 사용하여 프레임에 탱크 트레이를 고정합니다(그림 5).

  6. 연료 탱크를 탱크 트레이 내부에 놓습니다.

  7. 연료 탱크에 연료 라인 및 통기 튜브를 연결합니다(그림 4).

  8. 앞에서 제거한 나사를 사용하여 홀드 다운을 고정합니다(그림 4).

  9. 앞에서 제거한 플랜지 헤드 볼트를 사용하여 연료 탱크를 탱크 트레이에 고정합니다(그림 4).

  10. 연료 탱크를 채웁니다. 사용 설명서를 참조하십시오.

전동 장비용

  1. 앞에서 제거한 자동 태핑 나사 4개를 사용하여 좌측 측면 패널을 고정합니다(그림 10).

  2. 앞에서 제거한 볼트 2개를 사용하여 배터리 트레이에 충전기 브래킷을 고정합니다(그림 10).

  3. 앞에서 제거한 자동 태핑 나사 4개를 사용하여 우측 측면 패널을 고정합니다(그림 9).

후방 장착 튜브 및 튜브 장착 브래킷 설치

이 절차를 수행하는 데 필요한 부품:

후방 장착 튜브2
튜브 장착 브래킷1
플랜지 헤드 볼트(5/16 x 3 인치)2
플랜지 너트(5/16 인치)2
플랜지 헤드 볼트(3/8 x 1-3/4 인치)2
플랜지 헤드 볼트(3/8 x 3-1/2 인치)2
록너트(⅜ 인치)4
트림 씰1

  1. 그림 12와 같이 플랜지 헤드 볼트(3/8 x 3-1/2 인치) 2개, 플랜지 헤드 볼트(3/8 x 1-3/4 인치) 2개, 록너트(3/8 인치) 4개를 사용하여 후방 장착 튜브 2개를 느슨하게 설치합니다.

    g261071

    그림 12

    좌측이 표시됨

    1. 후방 장착 튜브
    2. 록너트(⅜ 인치)
    3. 플랜지 헤드 볼트(3/8 x 1-3/4 인치)
    4. 플랜지 헤드 볼트(3/8 x 3-½ 인치)

  2. 그림 13과 같이 플랜지 헤드 볼트(5/16 x 3 인치) 2개 및 플랜지 너트(5/16 인치) 2개를 사용하여 후방 장착 튜브에 튜브 장착 브래킷을 설치합니다.

  3. 튜브 장착 브래킷 위에 트림 씰을 설치합니다(그림 13).

    g259788

    그림 13

    1. 트림 씰
    2. 플랜지 너트(5/16 인치)
    3. 플랜지 헤드 볼트(5/16 x 3 인치)
    4. 튜브 장착 브래킷

  4. 1 단계에서 설치한 패스너를 조입니다.

    5/16 인치 패스너를 20~25 N·m 토크로 조입니다.

    3/8 인치 패스너를 37~45 N·m 토크로 조입니다.

롱 캐노비 지지 브래킷 설치

4인용 캐노피 전용

이 절차를 수행하는 데 필요한 부품:

롱 캐노비 지지 브래킷2
육각 와셔 헤드 볼트(5/16 x ¾ 인치)8
트림 씰2

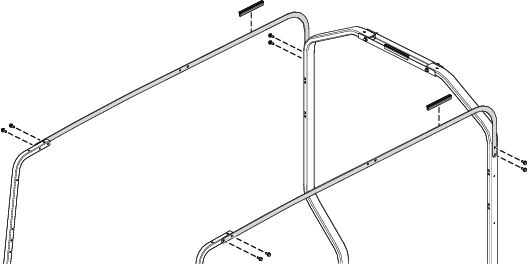

  1. 그림 14과 같이 육각 와셔 헤드 볼트(5/16 x 3/4 인치) 8개를 사용하여 전방 및 후방 장착 튜브에 롱 캐노피 지지 브래킷 2개를 고정합니다.

  2. 트림 씰 2개를 롱 캐노피 지지 브래킷 2개 위에 설치합니다(그림 14).

    g261122

    그림 14

캐노피 설치

이 절차를 수행하는 데 필요한 부품:

캐노피1
플랜지 헤드 볼트(¼ x 1-¾ 인치)4
밀폐 와셔4
록너트(¼ 인치)4

Important: 거울 키트를 설치할 경우, 캐노피를 장착하기 전에 설치하십시오.

그림 15와 같이 플랜지 헤드 볼트(¼ x 1-¾ 인치) 4개, 밀폐 와셔 4개, 록너트(¼ 인치) 4개를 사용하여 전방 및 후방 장착 튜브에 캐노피를 고정하십시오.

g259844

그림 15

2인용 캐노피가 표시됨

  1. 밀폐 와셔
  2. 록너트(¼ 인치)
  3. 캐노피
  4. 플랜지 헤드 볼트(¼ x 1-¾ 인치)

캐노비 지지 브래킷 설치

이 절차를 수행하는 데 필요한 부품:

캐노피 지지 브래킷1
플랜지 헤드 볼트(¼ x 2-¼ 인치)2
록너트(¼ 인치)2
밀폐 와셔2
트림 씰1
스페이서(¼ 인치)2

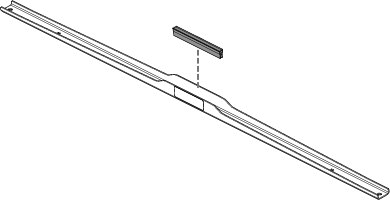

  1. 튜브 장착 브래킷 위에 트림 씰을 설치합니다(그림 16).

    g259845

    그림 16

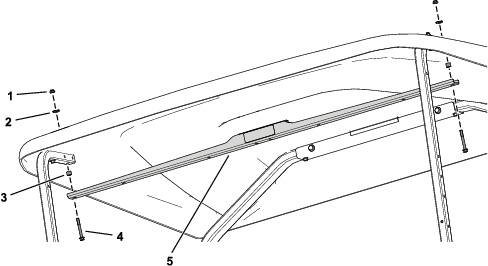

  2. 그림 17과 같이 플랜지 헤드 볼트(¼ x 2-¼ 인치) 2개, 스페이서(¼ 인치) 2개, 밀폐 와셔 2개, 록너트(¼ 인치) 2개를 사용하여 전방 지지 튜브에 캐노피 지지 브래킷을 고정하십시오.

    g259846

    그림 17

    2인용 캐노피가 표시됨

    1. 록너트(¼ 인치)
    2. 밀폐 와셔
    3. 스페이서(¼ 인치)
    4. 플랜지 헤드 볼트(1/4 x 2-¼ 인치)
    5. 캐노피 지지 브래킷

캐노비 지지 튜브 설치

4인용 캐노피 전용

이 절차를 수행하는 데 필요한 부품:

캐노피 지지 튜브1
록너트(¼ 인치)6
밀폐 와셔2
플랜지 헤드 볼트(¼ x 1-½ 인치)2
폼 패드1
플랜지 헤드 볼트(¼ x 1-¼ 인치)4

  1. 캐노피 지지 튜브에 폼 패드를 바릅니다(그림 18).

    g261160

    그림 18

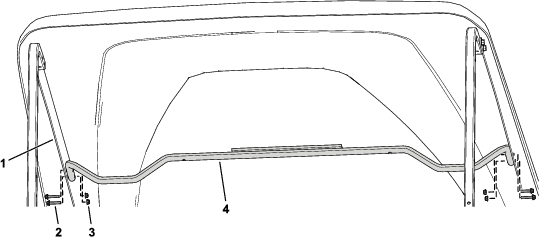

  2. 그림 19와 같이 플랜지 헤드 볼트(¼ x 1-¼ 인치) 4개, 록너트(¼ 인치) 4개를 사용하여 롱 캐노비 지지 브래킷에 캐노피 지지 튜브를 고정하십시오.

    g262068

    그림 19

    1. 롱 캐노비 지지 브래킷
    2. 플랜지 헤드 볼트(¼ x 1-¼ 인치)
    3. 록너트(¼ 인치)
    4. 캐노피 지지 튜브

  3. 템플릿과 같이 캐노피 지지 튜브를 사용하여 캐노피에 구멍(6 mm) 2개를 뚫습니다.

  4. 그림 20와 같이 플랜지 헤드 볼트(¼ x 1-½ 인치) 2개, 밀폐 와셔 2개, 록너트(¼ 인치) 2개를 사용하여 캐노피에 캐노피 지지 튜브를 고정하십시오.

    g261161

    그림 20

    1. 록너트(¼ 인치)
    2. 밀폐 와셔
    3. 플랜지 헤드 볼트(¼ x 1-½ 인치)
    4. 캐노피 지지 튜브
