Important: Vous devez vous procurer le kit porte-accessoire ventral et lame en caisson (08861) avant d'installer ce kit.
Attention
CALIFORNIE
Proposition 65 - Avertissement
L'utilisation de ce produit peut entraîner une exposition à des substances chimiques considérées pas l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Sécurité
Autocollants de sécurité et d'instruction
 |
Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. |
Montage
Préparation de la machine
-
Garez la machine sur une surface plane et horizontale et conduisez-la jusqu'à un dispositif de levage.
-
Serrez le frein de stationnement.
-
Levez l'accessoire ventral. Insérez la goupille de réglage de profondeur à la position pour maintenir l'accessoire ventral levé.
-
Coupez le moteur et enlevez la clé.
-
Attendez l'arrêt complet de toutes les pièces mobiles et laissez refroidir les composants de la machine.
-
Calez les roues ou soulevez la machine avec un dispositif de levage.
Montage des lames profilées
Pièces nécessaires pour cette opération:
| Lame profilée | 3 |
| Goupille d'attelage avec goupille fendue | 6 |
-

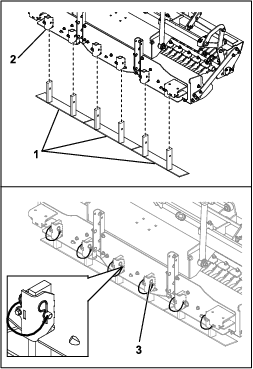

Insérez les lames profilées dans les manchons du support du porte-lame en caisson (Figure 1).
Note: Installez les lames profilées en les dirigeant vers le porte-accessoire.
-
Fixez chaque lame en place avec une goupille d'attelage et une goupille fendue (Figure 1).
