Jarru- ja merkkivalosarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori ja irrota virta-avain.

4. Kytke akku irti. Lisätietoja on käyttöoppaassa.

1. Tartu konepeltiin ajovalojen aukoista ja vapauta alemmat kiinnityskielekkeet rungon aukoista nostamalla konepeltiä (Kuva 1).



   Kuva 1

   1. Konepelti

2. Käännä konepellin alaosaa ylöspäin, kunnes ylemmät kiinnityskielekkeet voidaan vetää rungon aukoista (Kuva 1).

3. Käännä konepellin yläosaa eteenpäin ja irrota johdinliittimet ajovaloista (Kuva 1).

4. Irrota konepelti.

Vaiheeseen tarvittavat osat:

1. Etsi konepellin sisäpuolelta kolme pistettä kummankin ajovalon alta ja etsi niistä keskimmäinen piste kuvan mukaisesti (Kuva 2).



   Kuva 2

   1. Keskimmäinen piste

2. Poraa kolme reikää seuraavassa järjestyksessä kuvassa esitettyjen mittojen (Kuva 3) ja keskimmäisen pisteen mukaisesti:

   Note: Käytä vain keskimmäistä pistettä apuna. Älä huomioi kahta ulompaa pistettä.

   1. Poraa kaksi 6 mm:n (¼ tuuman) ulompaa reikää ulompiin kohtiin.

   2. Poraa 32 mm:n (1-¼ tuuman) keskimmäinen reikä keskimmäiseen kohtaan.

      Important: Varmista, että kaksi ulompaa reikää ovat symmetriset keskimmäiseen reikään nähden (Kuva 3).



   Kuva 3

   1. 6 mm:n (¼ tuuman) halkaisija
   2. Ulompi reikä
   3. 32 mm:n (1-¼ tuuman) halkaisija
   4. Keskimmäinen reikä
   5. 28 mm

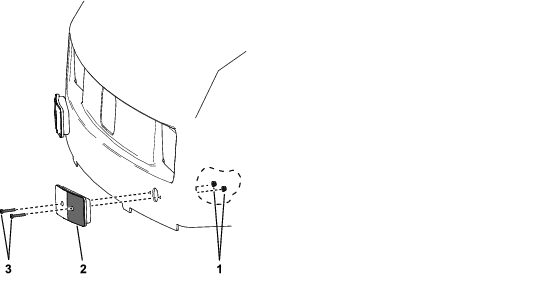

3. Kiinnitä etusuuntavilkun valo sille varattuun kohtaan konepellissä siten, että oranssinvärinen valo on reunan puolella seuraavasti:

   1. Aseta kaksi ristikantapulttia valon läpi konepellin 6 mm:n (¼ tuuman) ulompiin reikiin (Kuva 4).

      Note: Kohdista oranssinväriset valot ulospäin.

   2. Kiinnitä pultit laippamuttereilla (Kuva 4).



      Kuva 4

      1. Laippamutteri
      2. Etusuuntavilkun valo
      3. Ristikantapultti

4. Toista vaiheet 1–4 toisen ajovalon kohdalla.

Vaiheeseen tarvittavat osat:

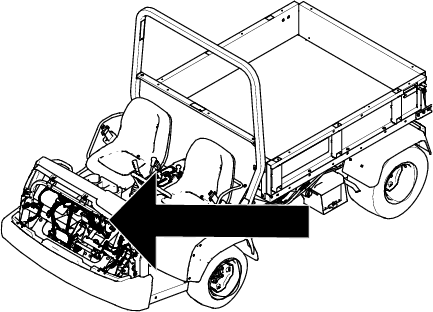

1. Kiinnitä vilkkurele koneen kojelaudan tukiputkeen (Kuva 5) kuusiopultilla (Kuva 6).



   Kuva 5

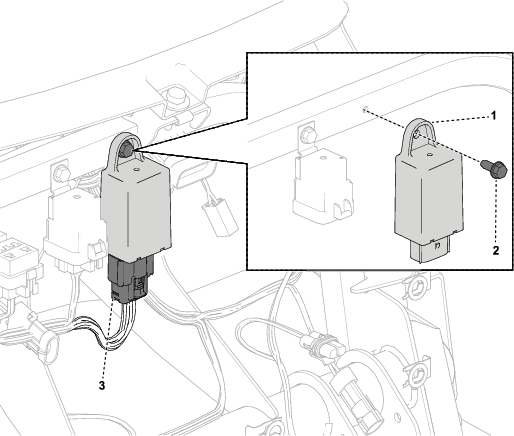

2. Etsi vilkulle () tarkoitettu johdinsarjan liitin ja kytke liitin vilkkureleeseen (Kuva 6).



   Kuva 6

   1. Vilkkurele
   2. Kuusiopultti
   3. Liitin

Vaiheeseen tarvittavat osat:

1. Leikkaa kojelaudan takaa kaksi reikää tarraan kuvan mukaisesti (Kuva 7).



   Kuva 7

2. Aseta varoitusvilkkujen kytkin ja suuntavilkkujen kytkin kojelaudan paneelin reikiin kuvan mukaisesti niin, että ne napsahtavat paikalleen (Kuva 8).



   Kuva 8

   1. Suuntavilkkujen kytkin
   2. Varoitusvilkkujen kytkin

3. Etsi varoitusvilkulle () ja suuntavilkulle () tarkoitetut johdinsarjan liittimet.

4. Kytke liittimet varoitusvilkkujen kytkimeen ja suuntavilkkujen kytkimeen.

1. Kohdista konepelti koneen etuosaan (Kuva 1).

2. Käännä konepeltiä eteenpäin ja yhdistä ajovalot vasemman ajovalon () ja oikean ajovalon () johdinsarjan liittimiin ja yhdistä varoitusvilkkujen ja suuntavilkkujen valot vasemman etuvalon () ja oikean etuvalon () johdinsarjan liittimiin.

3. Käännä konepeltiä taaksepäin ja aseta konepellin yläosassa olevat kiinnityskielekkeet koneen kojelaudan aukkoihin (Kuva 1).

4. Käännä konepeltiä alas ja aseta konepellin alaosassa olevat kiinnityskielekkeet puskurin aukkoihin (Kuva 1).

Kytke akku. Lisätietoja on käyttöoppaassa.

Note: Pyydä jotakuta auttamaan valojen näkemisessä testauksen aikana.

1. Istu käyttäjän paikalle ja käynnistä kone.

2. Paina varoitusvilkkujen kytkintä.

   Note: Varoitusvilkkujen pitäisi syttyä.

3. Kytke suuntavilkku vasemmalle ja oikealle.

   Note: Seisontavalojen pitäisi vilkkua koneen etuosassa, ja takavalon pitäisi vilkkua koneen takaosassa.

4. Sammuta moottori ja irrota virta-avain.
