Important: Vous devez installer l'outil polyvalent (modèle nº 08854) et le porte-lame en caisson (modèle nº 08861) avant d'installer le coupe-racines.
Attention
Les lames du coupe-racines sont tranchantes et peuvent causer des dommages corporels ou matériels.
-
Ne montez le coupe-racines que si vous avez l'intention de l'utiliser sur un terrain.
-
Ne transportez pas ou ne remisez pas le coupe-racines en le laissant monté sur la machine.
Sécurité
Autocollants de sécurité et d'instruction
 |
Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. |
Montage
Préparation de la machine
-
Garez la machine sur une surface plane et horizontale ou conduisez-la jusqu'à un dispositif de levage.
-
Serrez le frein de stationnement.
-
Levez l'accessoire ventral. Insérez la goupille de réglage de profondeur à la position pour maintenir l'accessoire ventral levé.
-
Coupez le moteur et enlevez la clé.
-
Attendez l'arrêt complet de toutes les pièces mobiles et laissez refroidir les composants de la machine.
-
Calez les roues ou soulevez la machine avec un dispositif de levage.
Installation des coupe-racines
Pièces nécessaires pour cette opération:
| Coupe-racines gauche | 1 |
| Coupe-racines droit | 1 |
| Goupille d'attelage avec goupille fendue | 2 |
-

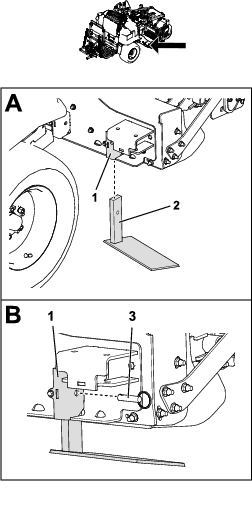

Insérez le coupe-racines dans le manchon du porte-lame en caisson, comme montré dans l'encadré A de la Figure 1. Répétez la procédure de l'autre côté.
Note: Montez les coupe-racines en orientant les tranchants des lames vers l'avant de la machine.
-
Fixez le coupe-racine en place avec une goupille d'attelage et une goupille fendue, comme montré dans l'encadré B de la Figure 1. Répétez la procédure de l'autre côté.
