Important: Debe tener instalado el Apero combinado (Modelo Nº 08854) y el Soporte de la hoja niveladora (Modelo Nº 08861) antes de instalar el cortador de raíces.
Advertencia
Las cuchillas del cortador de raíces están afiladas y pueden causar lesiones a otras personas y daños materiales.
-
Instale el accesorio de cortador de raíces únicamente cuando tenga previsto usarlo en un lugar de trabajo.
-
No transporte ni almacene la máquina con el cortador de raíces instalado.
Seguridad
Pegatinas de seguridad e instrucciones
 |
Las pegatinas e instrucciones de seguridad están a la vista y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina dañada o ausente. |
Instalación
Preparación de la máquina
-
Aparque la máquina en una superficie nivelada o mueva la máquina a un elevador de máquinas.
-
Ponga el freno de estacionamiento.
-
Eleve el apero de montaje intermedio. Introduzca el pasador de control de profundidad en la posición de para mantener elevado el apero de montaje intermedio.
-
Apague el motor y retire la llave.
-
Espere a que se detengan todas las piezas en movimiento y que se enfríen los componentes de la máquina.
-
Calce las ruedas o eleve la máquina con un elevador de máquinas.
Instalación de los cortadores de raíces
Piezas necesarias en este paso:
| Cortador de raíces izquierdo | 1 |
| Cortador de raíces derecho | 1 |
| Pasador de enganche con chaveta | 2 |
-

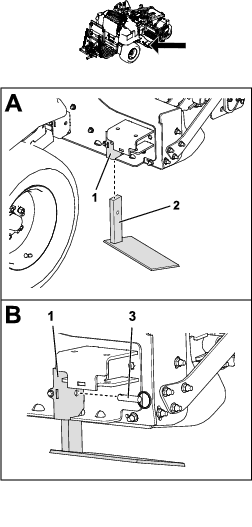

Inserte el cortador de raíces en el tubo del soporte de la hoja niveladora, como se muestra en la Figura 1, A. Repetir en el otro lado.
Note: Instale los cortadores de raíces con los filos de corte orientados hacia la parte delantera de la máquina.
-
Sujete el cortador con un pasador de enganche y una chaveta, como se muestra en la Figura 1, B. Repetir en el otro lado.
