Oprema za nadstrešnicu za 2 ili 4 osobe

Komunalno vozilo Workman® GTX

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

Инсталирање

Priprema mašine

  1. Parkirajte mašinu na ravnoj površini.

  2. Aktivirajte parkirnu kočnicu.

  3. Isključite motor i izvadite ključ.

  4. Odvojite akumulator; pogledajte Uputstvo za operatera.

  5. Podignite tovarni prostor u položaj za istovar i učvrstite ga sa potpornom šipkom.

Bušenje rupa za montažne cevi

  1. Pomoću dimenzija prikazanih na Слика 1, izbušite 1 rupu od 8 mm na spoljašnjoj strani podne ploče sa obe strane mašine.

    g259750

    Слика 1

  2. Pomoću dimenzija prikazanih na Слика 2, izbušite 1 rupu od 8 mm na spoljašnjoj strani nožne ploče sa leve i desne strane mašine.

    g259751

    Слика 2

Montiranje prednjih montažnih cevi

Делови потребни за овај поступак:

Prednja montažna cev2
Zavrtanj sa prirubnicom (5/16 x 3")2
Odstojnik (⅝ x 1")2
Navrtka sa prirubnicom (5/16")4
Zavrtanj sa poluokruglom kapom (5/16 x 2")2

Labavo montirajte 2 prednje montažne cevi koristeći 2 zavrtnja sa prirubnicom (5/16 x 3"), 2 odstojnika (⅝ x 1"), 4 navrtke sa prirubnicom (5/16") i 2 zavrtnja sa poluokruglom kapom (5/16 x 2") kao što je prikazano na Слика 3.

g268153

Слика 3

Prikaz leve strane

  1. Navrtka sa prirubnicom (5/16")
  2. Prednja montažna cev
  3. Zavrtanj sa prirubnicom (5/16 x 3")
  4. Zavrtanj sa poluokruglom kapom (5/16 x 2")
  5. Odstojnik (⅝ x 1")

Uklanjanje bočnih tabli

Za benzinske mašine

Important: Pre obavljanja ovog postupka proverite svoju mašinu da proverite da li već postoje rupe za montažu. Ako ne postoje, nastavite sa ovim postupkom.

Note: Sačuvajte sve pričvršćivače koje ste skinuli u ovom postupku.

  1. Uklonite zavrtanj sa prirubnicom koji pričvršćuje rezervoar za gorivo na ležište rezervoara (Слика 4).

    g033946

    Слика 4

    1. Rezervoar za gorivo
    2. Vijak
    3. Držač
    4. Cev za gorivo
    5. Crevo za ventilaciju
    6. Vijak sa prirubnicom

  2. Uklonite zavrtnje koji pričvršćuju držač (Слика 4).

  3. Otkačite cev za ventilaciju i cev za gorivo sa rezervoara (Слика 4).

    Note: Pripremite se za prikupljanje i čišćenje goriva koje se prospe kada otkačite cev za gorivo sa rezervoara.

    Опасност

    U određenim uslovima, gorivo je lako zapaljivo i vrlo eksplozivno. Požar ili eksplozija goriva može da izazove opekotine kod vas i drugih osoba i može oštetiti imovinu.

    • Praznite gorivo iz rezervoara kada je motor hladan. Radite to napolju i na otvorenom prostoru. Obrišite gorivo koje se prospe.

    • Nikada nemojte pušiti prilikom rukovanja gorivom, i udaljite se od otvorenog plamena i mesta gde varnica može da zapali isparenja od goriva.

  4. Uklonite rezervoar za gorivo iz ležišta.

  5. Uklonite 2 zavrtnja sa prirubnicom koji pričvršćuju ležište rezervoara na okvir (Слика 5).

    g033947

    Слика 5

    1. Ležište rezervoara
    2. Vijak sa prirubnicom

  6. Uklonite 4 zavrtnja koji učvršćuju levu bočnu tablu na sklop spuštenog sedišta (Слика 6).

    g034000

    Слика 6

    1. Leva bočna tabla
    2. Vijak

  7. Skinite negativni (–) kabl sa akumulatora, a zatim pozitivni (+) kabl (Слика 7).

    g034125

    Слика 7

    1. Navrtka
    2. Pozitivni kabl (+)
    3. Zavrtanj
    4. Negativni kabl (–)

  8. Uklonite 2 zavrtnja sa prirubnicom koji pričvršćuju ležište akumulatora na okvir (Слика 8).

    g033999

    Слика 8

    1. Vijak sa prirubnicom
    2. Samourezni vijak
    3. Desna bočna tabla

  9. Uklonite 4 zavrtnja koji učvršćuju desnu bočnu tablu na sklop spuštenog sedišta (Слика 8).

Za električne mašine

Important: Pre obavljanja ovog postupka proverite svoju mašinu da proverite da li već postoje rupe za montažu. Ako ne postoje, nastavite sa ovim postupkom.

Note: Sačuvajte sve pričvršćivače koje ste skinuli u ovom postupku.

  1. Uklonite 4 samourezna vijka koji učvršćuju desnu bočnu tablu za mašinu (Слика 9).

    g035126

    Слика 9

    1. Desna bočna tabla
    2. Samourezni vijak

  2. Uklonite 2 zavrtnja koji pričvršćuju nosač punjača na ležište akumulatora (Слика 10).

    g035124

    Слика 10

    1. Leva bočna tabla
    2. Samourezni vijak
    3. Zavrtanj

  3. Uklonite 4 samourezna vijka koji učvršćuju levu bočnu tablu za mašinu (Слика 10).

Bušenje nosača za podupiranje

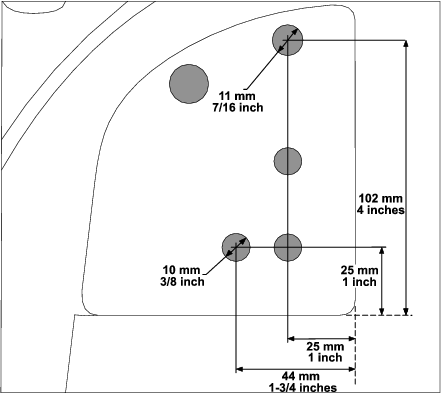

Izbušite nosač za podupiranje koristeći mere prikazane na Слика 11.

Kada bušite najviši gornji otvor, pobrinite se da izbušite do kraja kroz spoljašnji nosač, cev rama i zaštitni zid.

Пажња

Budite oprezni kada bušite otvore na desnoj strani okvira na električnoj mašini.

Ako bušite preduboko, možete oštetiti akumulatore ili druge komponente.

g260925

Слика 11

Montiranje bočnih tabli

Za benzinske mašine

  1. Pričvrstite desnu bočnu tablu koristeći prethodno odvrnuta 4 zavrtnja (Слика 8).

  2. Pričvrstite ležište akumulatora na okvir koristeći prethodno odvrnuta 2 zavrtnja sa prirubnicom (Слика 8).

  3. Pričvrstite kablove akumulatora koristeći prethodno odvrnuta 2 zavrtnja i 2 navrtke i povežite terminale akumulatora (Слика 7).

  4. Pričvrstite levu bočnu tablu koristeći prethodno odvrnuta 4 zavrtnja (Слика 6).

  5. Pričvrstite ležište rezervoara na okvir koristeći prethodno odvrnuta 2 zavrtnja sa prirubnicom (Слика 5).

  6. Stavite rezervoar za gorivo na ležište rezervoara.

  7. Spojite cev za gorivo i cev za ventilaciju na rezervoar za gorivo (Слика 4).

  8. Pričvrstite držač koristeći prethodno odvrnute zavrtnje (Слика 4).

  9. Pričvrstite rezervoar za gorivo na ležište rezervoara koristeći prethodno odvrnut zavrtanj sa prirubnicom (Слика 4).

  10. Napunite rezervoar za gorivo; pogledajte Uputstvo za operatera.

Za električne mašine

  1. Pričvrstite levu bočnu tablu koristeći prethodno odvrnuta 4 samourezna vijka (Слика 10).

  2. Pričvrstite nosač punjača na ležište akumulatora koristeći prethodno odvrnuta 2 zavrtnja (Слика 10).

  3. Pričvrstite desnu bočnu tablu koristeći prethodno odvrnuta 4 samourezna vijka (Слика 9).

Montiranje zadnjih montažnih cevi i nosača montažne cevi

Делови потребни за овај поступак:

Zadnja montažna cev2
Nosač montažne cevi1
Zavrtanj sa prirubnicom (5/16 x 3")2
Navrtka sa prirubnicom (5/16")2
Zavrtanj sa prirubnicom (⅜ x 1-¾")2
Zavrtanj sa prirubnicom (⅜ x 3-½")2
Kontra navrtka (⅜")4
Zaptivka za trimovanje1

  1. Labavo montirajte 2 zadnje montažne cevi koristeći 2 zavrtnja sa prirubnicom (⅜ x 3-½"), 2 zavrtnja sa prirubnicom (⅜ x 1-¾") i 4 kontra navrtke (⅜") kao što je prikazano na Слика 12.

    g261071

    Слика 12

    Prikaz leve strane

    1. Zadnja montažna cev
    2. Kontra navrtka (⅜")
    3. Zavrtanj sa prirubnicom (⅜ x 1-¾")
    4. Zavrtanj sa prirubnicom (⅜ x 3-½")

  2. Pričvrstite nosač montažne cevi na zadnje montažne cevi pomoću 2 zavrtnja sa prirubnicom (5/16 x 3") i 2 navrtke sa prirubnicom (5/16") kao što je prikazano na Слика 13.

  3. Postavite zaptivku za trimovanje na nosač montažne cevi (Слика 13).

    g259788

    Слика 13

    1. Zaptivka za trimovanje
    2. Navrtka sa prirubnicom (5/16")
    3. Zavrtanj sa prirubnicom (5/16 x 3")
    4. Nosač montažne cevi

  4. Zategnite pričvršćivače koji su montirani u koraku 1.

    Pritegnite pričvršćivače od 5/16" momentom od 20 do 25 N∙m.

    Pritegnite pričvršćivače od ⅜" momentom od 37 do 45 N∙m.

Montiranje dugačkih nosača za podupiranje nadstrešnice

Samo za nadstrešnicu za 4 osobe

Делови потребни за овај поступак:

Dugački nosač za podupiranje nadstrešnice2
Zavrtanj sa šestougaonom glavom i podloškom (5/16 x ¾")8
Zaptivka za trimovanje2

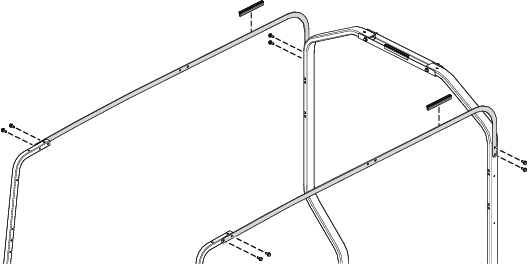

  1. Pričvrstite 2 dugačka nosača za podupiranje nadstrešnice na prednju i zadnju montažnu cev pomoću 8 zavrtnjeva sa šestougaonom glavom i podloškom (5/16 x ¾") kao što je prikazano na Слика 14.

  2. Pričvrstite 2 zaptivke za trimovanje na 2 dugačka nosača za podupiranje nadstrešnice (Слика 14).

    g261122

    Слика 14

Montiranje nadstrešnice

Делови потребни за овај поступак:

Nadstrešnica1
Zavrtanj sa prirubnicom (¼ x 1-¾")4
Zaptivna podloška4
Kontra navrtka (¼")4

Important: Ako postavljate komplet ogledala, postavite ga pre montiranja nadstrešnice.

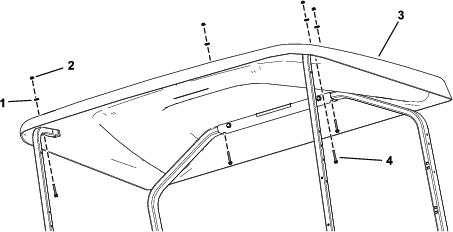

Pričvrstite nadstrešnicu na prednju i zadnju montažnu cev pomoću 4 zavrtnja sa prirubnicom (¼ x 1-¾"), 4 zaptivne podloške i 4 kontra navrtke (¼") kao što je prikazano na Слика 15.

g259844

Слика 15

Prikaz nadstrešnice za 2 osobe

  1. Zaptivna podloška
  2. Kontra navrtka (¼")
  3. Nadstrešnica
  4. Zavrtanj sa prirubnicom (¼ x 1-¾")

Montiranje nosača za podupiranje nadstrešnice

Делови потребни за овај поступак:

Nosač za podupiranje nadstrešnice1
Zavrtanj sa prirubnicom (¼ x 2-¼")2
Kontra navrtka (¼")2
Zaptivna podloška2
Zaptivka za trimovanje1
Odstojnik (¼")2

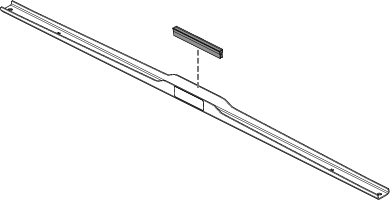

  1. Postavite zaptivku za trimovanje na nosač montažne cevi (Слика 16).

    g259845

    Слика 16

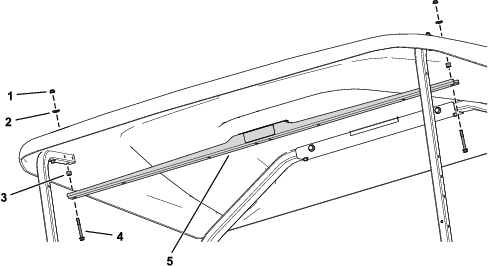

  2. Pričvrstite nosač za podupiranje nadstrešnice na prednje potporne cevi pomoću 2 zavrtnja sa prirubnicom (¼ x 2-¼"), 2 odstojnika (¼"), 2 zaptivne podloške i 2 kontra navrtke (¼") kao što je prikazano na Слика 17.

    g259846

    Слика 17

    Prikaz nadstrešnice za 2 osobe

    1. Kontra navrtka (¼")
    2. Zaptivna podloška
    3. Odstojnik (¼")
    4. Zavrtanj sa prirubnicom (¼ x 2-¼")
    5. Nosač za podupiranje nadstrešnice

Montiranje potporne cevi nadstrešnice

Samo za nadstrešnicu za 4 osobe

Делови потребни за овај поступак:

Potporna cev nadstrešnice1
Kontra navrtka (¼")6
Zaptivna podloška2
Zavrtanj sa prirubnicom (¼ x 1-½")2
Penasta podloga1
Zavrtanj sa prirubnicom (¼ x 1-¼")4

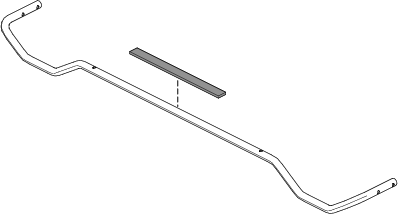

  1. Stavite penastu podlogu na potpornu cev nadstrešnice (Слика 18).

    g261160

    Слика 18

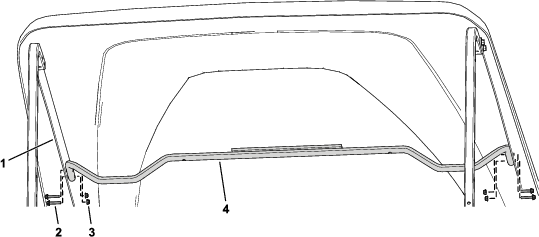

  2. Pričvrstite potpornu cev nadstrešnice na dugačke nosače za podupiranje nadstrešnice pomoću 4 zavrtnja sa prirubnicom (¼ x 1-¼") i 4 kontra navrtke (¼") kao što je prikazano na Слика 19.

    g262068

    Слика 19

    1. Dugački nosač za podupiranje nadstrešnice
    2. Zavrtanj sa prirubnicom (¼ x 1-¼")
    3. Kontra navrtka (¼")
    4. Potporna cev nadstrešnice

  3. Koristeći potpornu cev nadstrešnice kao šablon, izbušite 2 rupe od 6 mm u nadstrešnici.

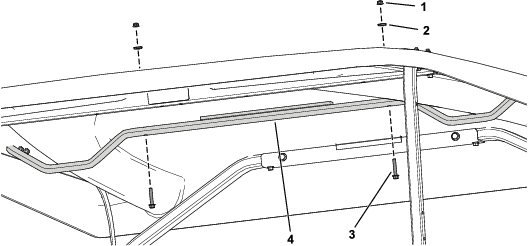

  4. Pričvrstite potpornu cev nadstrešnice na nadstrešnicu pomoću 4 zavrtnja sa prirubnicom (¼ x 1-½"), 2 zaptivne podloške i 2 kontra navrtke (¼") kao što je prikazano na Слика 20.

    g261161

    Слика 20

    1. Kontra navrtka (¼")
    2. Zaptivna podloška
    3. Zavrtanj sa prirubnicom (¼ x 1-½")
    4. Potporna cev nadstrešnice
