Bộ Trộn sẵn Hoá chất

1. Đỗ máy trên khu vực bằng phẳng, gài phanh tay, tắt bơm, tắt động cơ và rút chìa khoá điện.

2. Tháo chốt hãm đang siết chặt dây đeo bình phía sau ở đầu bình.

   Note: Hãy giữ lại tất cả bộ phận.

3. Lắp đặt 2 bu lông đầu dù cổ vuông (3/8 x 1-½ inch) vào mặt trong của các lỗ tại dây đeo bình phía sau bên trái.

4. Lắp đặt chốt hãm dây đeo bình đã tháo ra trước đó để siết chặt dây đeo vào bình.

   Note: Hãy đảm bảo dây đeo đã siết chặt vào bình. Không siết dây đeo quá chặt.

5. Gắn 2 miếng chêm vuông vào trên bu lông đầu dù cổ vuông đã lắp đặt trước đó (Hình 3).

   Note: Hãy sử dụng số lượng và độ dày chêm vuông thích hợp nếu cần thiết để đảm bảo rằng khung đã vừa với bình.



   Hình 3

   1. Cụm khung đỡ chính
   2. Miếng chêm vuông

6. Lắp đặt khung đỡ chính qua miếng chêm vuông và bu lông đầu dù cổ vuông như được minh họa trong Hình 3.

   Note: Hãy điều chỉnh các khoảng trống nếu cần thiết để đảm bảo rằng khung đã vừa với bình.

7. Siết chặt khung đỡ chính vào dây đeo bình (Hình 4) bằng cách sử dụng 2 êcu hãm mặt bích (3/8 inch).



   Hình 4

   1. Cụm khung đỡ chính
   2. Ren bu lông đầu dù cổ vuông (vị trí trên)
   3. Ren bu lông đầu dù cổ vuông (vị trí dưới)
   4. Êcu hãm mặt bích (3/8 inch)

1. Lắp ráp chốt xoay qua lỗ trên của tay đòn giá đỡ (Hình 5).



   Hình 5

   1. Tay đòn giá đỡ (bên trái)
   2. Bu lông (3/8 x 1-¼ inch)
   3. Lỗ trên (Tay đòn giá đỡ—bên trái)
   4. Chốt xoay
   5. Đai ốc hãm (3/8 inch)
   6. Tay cầm
   7. Lỗ dưới (Tay đòn giá đỡ—bên trái)

2. Bôi keo khoá ren cấp trung bình lên các ren của bu lông (3/8 x 1-¼ inch).

3. Lắp ráp bu lông (3/8 x 1-¼ inch) qua lỗ dưới trong tay đòn giá đỡ và đĩa hãm của chốt xoay (Hình 5) bằng đai ốc hãm (3/8 inch) và siết chặt đai ốc hãm từ 15 đến 17 N-m.

4. Vặn tay cầm vào bu lông (3/8 x 1-¼ inch) và siết chặt tay cầm vào đai ốc hãm và siết chặt tay cầm bằng tay (Hình 5).

5. Lặp lại bước 1 đến 4 đối với tay đòn giá đỡ phía bên kia (Hình 5).

1. Lắp một ống lót mặt bích (đường kính trong 3/4 inch) vào mỗi đầu của ống trục trên khung đỡ chính (Hình 6).



   Hình 6

   1. Chốt xoay trên (½ inch)
   2. Ống lót mặt bích (đường kính trong ½ inch)
   3. Trục (tấm hậu—bên trái và bên phải)
   4. Vòng đệm (½ inch)
   5. Kẹp ghim
   6. Tay đòn giá đỡ (bên trái)
   7. Trục (tay đòn giá đỡ bên trái)
   8. Ống trục (khung đỡ chính)
   9. Ống lót mặt bích (đường kính trong 3/4 inch)
   10. Chốt xoay dưới (3/4 inch—tay đòn giá đỡ bên phải)

2. Lắp một ống lót mặt bích (đường kính trong ½ inch) vào trục trái và phải của tấm hậu (Hình 6).

   Note: Hãy đảm bảo rằng mặt bích của ống lót đã được căn chỉnh với mặt ngoài của các trục.

3. Lắp ráp chốt xoay phía dưới của tay đòn giá đỡ bên phải qua ống lót mặt bích bên mặt phải của ống trục và trục (Hình 6).

   Note: Căn chỉnh chốt xoay trên của tay đòn với trục phải của tấm hậu.

4. Lắp ráp chốt xoay trên của tay đòn giá đỡ bên phải qua trục phải của tấm hậu (Hình 6).

5. Siết chặt chốt xoay trên vào tấm hậu bằng một vòng đệm (½ inch) và kẹp ghim (Hình 6).

6. Lắp ráp trục của tay đòn giá đỡ bên trái lên phần cuối chốt xoay dưới của tay đòn giá đỡ bên phải, chính là phần đang nhô ra phía bên trái ống lót mặt bích bên trái của ống trục (Hình 6).

   Note: Căn chỉnh chốt xoay dưới của tay đòn với trục trái của tấm hậu.

7. Lắp ráp chốt xoay trên của tay đòn giá đỡ bên trái qua trục trái của tấm hậu (Hình 6).

8. Siết chặt chốt xoay trên của tay đòn giá đỡ bên trái vào tấm hậu bằng một vòng đệm (½ inch) và kẹp ghim (Hình 6).

9. Lắp đặt 2 vít định vị vào tay đòn bên trái tại điểm bản lề thấp (Hình 7).

   Note: Không siết chặt vít vào lúc này để có thể điều chỉnh hệ thống giá đỡ sau đó.



   Hình 7

   1. Tay đòn giá đỡ (bên trái)
   2. Ống trục
   3. Vít định vị
   4. Lỗ trên tay đòn giá đỡ

1. Lắp đặt lò xo trong lỗ đầu dưới của vấu có góc vào mặt bên của cụm khung (Hình 8).



   Hình 8

   1. Vấu có góc
   2. Lỗ trong vấu
   3. Lò xo
   4. Cọc
   5. Rãnh

2. Móc phần cuối lò xo vào lỗ trong vấu có góc và móc đầu còn lại vào cọc lò xo (Hình 8)

3. Hãy đảm bảo rằng đầu lò xo đã nằm đúng vị trí trong rãnh của cọc (Hình 8).

4. Lặp lại các bước 1 và 3 đối với mặt còn lại.

5. Siết chặt 2 vít định vị trong tay đòn bên trái.

Di chuyển cụm giá đỡ đến vị trí vận chuyển cao hơn để điều chỉnh lưỡi.

• Vừa nâng tay cầm lên để nâng cụm vừa nghiêng nhẹ tay cầm về phía bình.

• Hướng lưỡi xuống phía dưới thanh ngang với vấu hàn ở phần trên của cụm khung.

• Để trục cụm xuống xoay về hướng bình.

1. Đảm bảo rằng các cụm chặn nhựa đã tiếp xúc với vấu lò xo và tác dụng áp lực vừa phải lên cụm tấm hậu của giá đỡ để nén vấu lò xo nửa chừng (Hình 9).



   Hình 9

   1. Vấu lò xo khi chịu áp
   2. Tấm hậu
   3. Vấu lò xo

2. Duy trì áp lực trên tấm hậu, đồng thời trượt lưỡi về phía bạn đến khi mép tấm lưỡi chạm vào thanh ngang (Hình 10).



   Hình 10

   1. Mép tấm lưỡi
   2. Chốt hãm
   3. Khe trong tấm
   4. Vấu hàn

3. Siết chặt chốt hãm trong lưỡi để cố định ví trí lưỡi, sau đó nhả áp lực tấm sau ra.

   Note: Kiểm tra xem giá đỡ có bị dịch chuyển không. Nó phải được giữ ôm khít cụm khung. Bạn có thể lặp lại quy trình này nhiều lần một khi bạn đã lắp đặt vòi phun để điều chỉnh vị trí bị khoá.

Note: Bạn có thể lắp đặt tay cầm chốt và cọc chốt ở một trong hai bên trái hoặc phải của tay cầm vòi phun.

1. Lắp ráp cọc chốt vào tay cầm của vòi phun (Hình 11) bằng 2 vít có lỗ đặt chìa vặn (#10-24 x ½ inch).



   Hình 11

   1. Cọc chốt
   2. Vít có lỗ đặt chìa vặn (#10-24 x ½ inch)
   3. Tay cầm vòi phun
   4. Cụm vòi phun
   5. Êcu hãm mặt bích
   6. Tấm gắn (vòi phun)
   7. Móc kẹp lò xo
   8. Bu lông (10-24 x ½ inch)
   9. Bu lông đầu mặt bích (5/16 x 3/4 inch)
   10. Êcu hãm (#10-24)
   11. Tay cầm chốt

2. Lắp ráp móc kẹp lò xo vào tay cầm chốt (Hình 11) bằng 2 bu lông (#10-24 x ½ inch) và 2 êcu hãm (#10-24).

3. Lắp ráp tay cầm vào tấm gắn vòi phun (Hình 11) bằng 2 bu lông đầu mặt bích (5/16 x 3/4 inch) và êcu hãm mặt bích (5/16 inch).

4. Hạ giá đỡ xuống vị trí thấp.

1. Căn chỉnh lỗ trên giá gắn vòi phun với khe trong khung đỡ giá đỡ (Hình 12).

   Note: Chốt hãm phải lỏng đủ để trượt trong khe khi vòi phun bắt đầu được nâng lên vị trí vận chuyển. Điều này khiến bạn có thể điều chỉnh chuyển động và căn chỉnh vòi phun.



   Hình 12

   1. Bu lông (3/8 x 1 inch)
   2. Tấm hậu
   3. Đai ốc răng cưa mặt bích (3/8 inch)
   4. Lỗ gắn cụm vòi phun
   5. Gắn cụm vòi phun

2. Lắp đặt 4 bu lông (3/8 x 1 inch) và êcu hãm (3/8 inch) để gắn vòi phun.

   Note: Không siết chặt bu lông vào lúc này.

3. Để cẩn thận nâng vòi phun trong cụm giá đỡ lên đến vị trí vận hành, hãy thực hiện như sau:

   1. Nâng tay cầm dưới lên để nâng vòi phun và đồng thời nghiêng nhẹ tay cầm về phía bình.

   2. Hướng lưỡi xuống phía dưới thanh ngang với vấu hàn ở phần trên của cụm khung.

   3. Sau đó, hãy xoay cụm về phía bình, cẩn thận căn thẳng hàng móc kẹp lò xo với ống trục lớn ở phần dưới của khung.

   4. Đẩy đến khi móc kẹp lò xo chụp qua ống trục như được minh họa trong Hình 13.



      Hình 13

      1. Móc kẹp lò xo
      2. Ống trục

4. Kiểm tra độ cao của vòi phun trên tấm hậu giá đỡ và điều chỉnh nếu cần.

5. Siết chặt chốt hãm đang cố định vòi phun vào giá đỡ.

   Note: Xoay mô-men xoắn của chốt hãm từ 36-45 N∙m.

6. Siết chặt 2 vít định vị trên tay đòn xoay bên tay trái, tham khảo Hình 7 trong phần Lắp ráp Tay đòn Giá đỡ vào Khung đỡ.

7. Kiểm tra vị trí tổng thể của cụm vòi phun trên dây đeo bình.

   Note: Vòi phun phải nằm thẳng đứng tại vị trí vận chuyển. Nới lỏng êcu hãm dưới trên cụm khung đang siết chặt nó vào bình. Không tháo êcu hãm ra. Điều chỉnh vị trí nếu cần và siết chặt êcu hãm. Hãy đảm bảo dây đeo đã siết chặt vào bình.

1. Căn chỉnh mặt bích của đầu nối chữ T phía trên với mặt bích phía trước của vòi phun (Hình 14).

   Note: Hãy đảm bảo rằng tay cầm của van xả đang nằm hướng ra ngoài.



   Hình 14

   1. Van xả
   2. Mặt bích (đầu nối chữ T)
   3. Mặt bích phía trước (vòi phun)
   4. Miếng đệm
   5. Kẹp mặt bích

2. Siết chặt đầu nối chữ T vào vòi phun bằng miếng đệm và kẹp mặt bích (Hình 14).

1. Xác định vị trí phía trước trên đầu bình như được minh họa trong Hình 15.

   Note: Xác định vị trí dấu khoan tại tâm vòng tròn đúc.



   Hình 15

2. Sử dụng mũi khoan soi 9 cm để khoan một lỗ tại dấu khoan (Hình 15).

   Note: Bạn sẽ cần tăng đường kính một chút để vừa với vách ngăn.

3. Sau khi khoan, hãy loại bỏ các mép thô trên vết khoan cũng như các mảnh vụn đã lọt vào bình chính trong quá trình khoan.

1. Mở nắp bình chính và tháo màn lọc.

2. Lắp đặt đầu nối vách ngăn và gioăng tròn từ trong bình qua lỗ cắt trước đó (Hình 16).



   Hình 16

   1. Vòng khoá
   2. Gioăng tròn
   3. Đầu nối vách ngăn

3. Siết chặt đầu nối vách ngăn vào bình bằng vòng khoá.

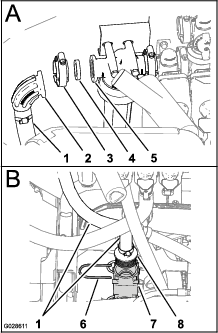

1. Tháo kẹp mặt bích, miếng đệm, cút góc và ống nạp ra khỏi đầu lọc áp lực (A của Hình 17).

   Note: Giữ lại miếng đệm và kẹp mặt bích để lắp đặt sau.



   Hình 17

   1. Ống nạp
   2. Cút góc
   3. Kẹp mặt bích
   4. Miếng đệm
   5. Đầu lọc áp suất
   6. Đĩa hãm
   7. Đầu nối chữ T thấp
   8. Đầu nối thẳng có ngạnh (ống nạp)

2. Tháo đĩa hãm đang cố định đầu nối thẳng có ngạnh của ống nạp vào đầu nối chữ T dưới của hệ thống máy phun tưới và tháo ống nạp ra khỏi máy (Phần B trong Hình 17)

   Note: Giữ lại đĩa hãm để lắp đặt sau; loại bỏ cút góc, ống mềm và đầu nối thẳng có ngạnh.

3. Lắp cút góc 90° cho ống cấp của vòi phun vào cổng đáy của van vòi phun (Hình 18).



   Hình 18

   1. Đầu nối mặt bích (ống cấp của vòi phun)
   2. Ống cấp vòi phun—86 cm
   3. Đĩa hãm
   4. Cổng đáy (van vòi phun)
   5. Cút góc 90° (ống cấp của vòi phun)

4. Siết chặt cút góc vào van bằng đĩa hãm (Hình 18).

5. Lắp ráp đầu nối thẳng của ống mềm vòi phun-rẽ nhánh vào cổng bên của van vòi phun (Hình 19).



   Hình 19

   1. Ống mềm vòi phun-rẽ nhánh—65 cm
   2. đầu nối thẳng (ống mềm vòi phun-rẽ nhánh)
   3. Cổng bên (van vòi phun)
   4. Đĩa hãm
   5. Đầu nối có ngạnh 90° (ống mềm vòi phun—rẽ nhánh)

6. Siết chặt đầu nối thẳng vào van bằng đĩa hãm (Hình 19).

7. Căn chỉnh một miếng đệm và đầu nối mặt bích thẳng của ống nạp mới vào mặt bích của đầu nối tại đầu van vòi phun (Hình 20).



   Hình 20

   1. Đầu nối mặt bích 90° (ống nạp)
   2. Ống nạp—22 cm
   3. Đầu nối mặt bích thẳng (ống nạp)
   4. Kẹp mặt bích
   5. Miếng đệm
   6. Mặt bích (đầu nối)

8. Siết chặt đầu nối mặt bích thẳng vào van bằng một kẹp mặt bích (Hình 20).

1. Tháo bu lông đang siết chặt kẹp chữ R nâng ống mềm và van tiết lưu trộn ra khỏi giá trên ống gắn (Hình 21).



   Hình 21

   1. Giá van vòi phun
   2. Kẹp chữ R
   3. Giá (ống gắn)
   4. Bu lông đầu mặt bích (5/16 x 3/4 inch)
   5. Bu lông (máy phun tưới)

2. Căn chỉnh giá van vòi phun giữa kẹp chữ R và ống mềm và giá ống gắn (Hình 21).

3. Căn chỉnh lỗ trên giá van vòi phun với lỗ trên giá ống gắn (Hình 21).

4. Tại các lỗ dưới của giá, hãy lắp ráp khung van vòi phun với các lỗ trên giá ống gắn (Hình 21) bằng một bu lông đầu mặt bích (5/16 x 3/4 inch).

5. Tại các lỗ trên của giá, hãy lắp ráp kẹp chữ R và giá van vòi phun vào giá ống gắn bằng bu lông đã tháo ra trong bước 1 (Hình 21).

6. Căn chỉnh các chốt ren của van vòi phun vào lỗ của giá van vòi phun và siết chặt van vào giá (Hình 22) bằng 4 êcu hãm mặt bích (¼ inch).



   Hình 22

   1. Êcu hãm mặt bích (¼ inch)
   2. Chốt ren
   3. Van vòi phun

1. Lắp đầu nối có ngạnh 90° ống mềm của bình vào đầu nối vách ngăn (Hình 23) mà bạn đã lắp đặt tại bước 2 trong phần Lắp đặt Đầu nối Vách ngăn.



   Hình 23

   1. Đầu nối có ngạnh 90° (ống mềm của bình)
   2. Đầu nối vách ngăn
   3. Đĩa hãm

2. Siết chặt đầu nối 90° và đầu nối vách ngăn bằng một đĩa hãm (Hình 23).

3. Căn chỉnh đầu nối mặt bích của ống mềm bình với mặt bích phía trước của đầu nối xả chữ T (Hình 24).



   Hình 24

   1. Kẹp mặt bích
   2. Miếng đệm
   3. Đầu nối mặt bích (ống mềm của bình)
   4. Van xả
   5. Mặt bích phía trước (đầu nối xả chữ T)

4. Siết chặt ống mềm của bình vào đầu nối chữ T bằng một miếng đệm và kẹp mặt bích (Hình 24).

5. Nâng và hạ vòi phun để đảm bảo rằng ống mềm của bình sẽ không vướng vào các phần khác của máy phun tưới (Hình 24).



   Hình 25

   1. Ống mềm của bình
   2. Bình nhiên liệu
   3. Độ chùng trong ống mềm

1. Căn chỉnh đầu nối mặt bích của ống cấp vào mặt bích của vòi phun (Hình 26).



   Hình 26

   1. Miếng đệm
   2. Kẹp mặt bích
   3. Mặt bích (vòi phun)
   4. Đầu nối mặt bích (ống cấp)

2. Siết chặt ống cấp vào vòi phun bằng một miếng đệm và kẹp mặt bích (Hình 26).

1. Lắp đầu nối có ngạnh 90° của ống mềm vòi phun rẽ nhánh vào đầu nối chữ T thấp (Hình 27) mà bạn đã sử dụng ở bước 2 trong phần Chuẩn bị Lắp đặt Van Vòi phun.



   Hình 27

   1. Đĩa hãm
   2. Đầu nối có ngạnh 90° (ống mềm vòi phun rẽ nhánh)
   3. Đầu nối chữ T thấp
   4. Ống mềm rẽ nhánh của vòi phun

2. Siết chặt đầu nối 90° vào đầu nối chữ T thấp bằng đĩa hãm (Hình 27) mà bạn đã tháo ra ở bước 2Chuẩn bị Lắp đặt Van Vòi phun.

1. Căn chỉnh mặt bích của đầu nối 90° của ống nạp với mặt bích của đầu lọc áp suất (Hình 28).



   Hình 28

   1. Miếng đệm
   2. Kẹp mặt bích
   3. Ống cấp
   4. Mặt bích (đầu lọc áp suất)
   5. Mặt bích (đầu nối 90°—ống nạp)

2. Siết chặt ống nạp vào đầu lọc áp suất bằng miếng đệm và kẹp mặt bích (Hình 28) mà bạn đã tháo ra ở bước 1 trong phần Chuẩn bị Lắp đặt Van Vòi phun.

Xoay nắp ngược chiều kim đồng hồ để mở ra. Đóng nắp lại hoàn toàn trước khi xoay nắp theo chiều kim đồng hồ để khoá lại. Bạn phải đóng và khoá nắp trước khi nâng vòi phun đến vị trí vận chuyển.

Sử dụng tay cầm trên và dưới để nâng và hạ vòi phun và khoá vào vị trí vận chuyển.

Sử dụng van chính để đưa hóa chất từ vòi phun vào ống mềm dẫn đến bình chính.

Bộ phận rửa bình được đặt bên trong bình vòi phun. Khi công tắc vòi phun đang bật, bộ phận rửa bình sẽ có áp suất và sẽ được nạp chất có trong bình chính. Để sử dụng bộ phận rửa bình, hãy úp ngược bình chứa hóa chất lên trên vòi và dùng vành của bình chứa để nén bộ phận rửa xuống. Nhấn xuống để kích hoạt vòi phun và rửa bên trong bình đựng hóa chất.

Hình 30

1. Bộ phận rửa bình

Van tháo có thể rửa sạch phần bên trong bình vòi phun. Khi công tắc vòi phun đang bật, van tháo sẽ có áp suất và sẽ được nạp chất có trong bình chính. Để mở van, hãy xoay tay cầm 90° ngược chiều kim đồng hồ. Thao tác này sẽ dẫn nước vào bình. Xoay tay cầm 90° theo chiều kim đồng hồ để đóng van.

1. Nắm tay cầm vòi phun và kéo tay cầm chốt của cọc chốt ra (Hình 31 và Hình 32).



   Hình 31

   1. Tay cầm (đầu giá đỡ)
   2. Tay cầm vòi phun
   3. Tay cầm chốt


   Hình 32

   1. Cọc chốt
   2. Tay cầm chốt

2. Ngoài tay cầm vòi phun, hãy nắm tay cầm vòi phun tại đầu giá đỡ và kéo tay cầm vòi phun ra ngoài cho đến khi móc kẹp lò xo nhả ra khỏi ống trục (Hình 31 và Hình 33).



   Hình 33

   1. Móc kẹp lò xo
   2. Ống trục

3. Kéo tay cầm vòi phun hướng ra ngoài và xuống dưới đến khi móc của chốt nằm phía trong tấm hậu không còn thanh chốt của cụm khung đỡ chính (Hình 34).



   Hình 34

   1. Thanh chốt (khung đỡ chính)
   2. Chốt (tấm hậu)

4. Hạ vòi phun xuống hoàn toàn, đồng thời giữ tay cầm vòi phun hơi hướng ra ngoài (Hình 35).

   Note: Bạn sẽ phải nghiêng phần dưới của vòi phun ra ngoài để có thể căn chỉnh móc của chốt nằm dưới tấm lò xo ở dưới cùng khung đỡ chính.



   Hình 35

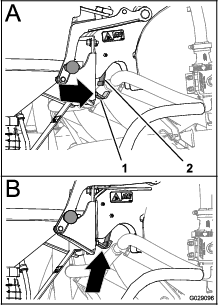

5. Khi chốt của tấm hậu đã nằm dưới tấm lò xo (phần A trong Hình 36), hãy xoay tay cầm vòi phun vào trong để phần móc của chốt được căn chỉnh sau tấm lò xo (phần B trong Hình 36).



   Hình 36

   1. Móc chốt
   2. Tấm lò xo

1. Ngoài tay cầm vòi phun, hãy nắm một tay cầm tại đầu giá đỡ và kéo tay cầm vòi phun ra ngoài cho đến khi phần móc của chốt đã được căn chỉnh ra ngoài tấm lò xo (Hình 33 và Hình 36).

2. Nâng vòi phun lên trong khi giữ tay cầm vòi phun hơi hướng ra ngoài (Hình 35).

   Note: Nghiêng đầu vòi phun hướng vào trong nếu cần để căn chỉnh chốt nằm phía trong tấm hậu, phía dưới thanh chốt của cụm khung đỡ chính.

3. Đẩy tay cầm ở đầu giá đỡ đến khi phần móc của chốt đã được căn chỉnh phía sau thanh chốt của khung đỡ chính (Hình 34).

4. Đẩy vào tay cầm vòi phun để móc nâng lên đến thanh chốt và móc kẹp lò xo nằm hoàn toàn xung quanh ống trục (Hình 33).

5. Kéo tay cầm chốt lên trên vào cọc chốt (Hình 32).

Note: Hãy đóng van thùng chứa của vòi phun và (các) van bi rửa thùng trước khi khởi động vòi phun.

1. Hạ vòi phun xuống.

2. Mở nắp để kiểm tra và đảm bảo không có vật thể lạ nào có thể cản trở hoạt động hoặc làm ô nhiễm hệ thống.

3. Đóng và khoá nắp bằng cách xoay nắp theo chiều kim đồng hồ.

4. Xoay van vòi phun để mở mạch vòi phun.

5. Mở van thùng chứa (tay cầm màu đỏ) nằm ở đáy thùng chứa.

6. Xoay nắp ngược chiều kim đồng hồ để mở khoá và mở nắp từ từ.

1. Đổ lượng hóa chất cần thiết vào thùng chứa.

   Note: Tránh làm văng chất lỏng hoặc hóa chất dạng bột ra bên ngoài thùng chứa.

2. Nếu có thể, hãy rửa các bình chứa hóa chất đã dùng hết. Đặt lỗ mở của bình chứa lên trên van rửa của bình chứa và ấn xuống.

   Note: Thao tác này sẽ kích hoạt van rửa và rửa bình chứa.

3. Đóng và khoá nắp bằng cách xoay nắp theo chiều kim đồng hồ. Mở van bi rửa và bật trong 20 giây để rửa thùng chứa.

   Note: Đóng van bi và chuyển dải khoá về vị trí khoá.

4. Mở nắp và kiểm tra lượng hóa chất tồn dư.

5. Lặp lại bước 3 nếu cần.

6. Đóng van thùng chứa.

Note: Lực hút phụ thuộc vào áp suất và lưu lượng của vòi phun. Để đạt kết quả tốt nhất, hãy sử dụng áp suất tối đa đến 10 bar.

1. Chèn thân vòi hút vào vòi phun cho đến khi gioăng tròn bịt kín nút xả của thùng chứa.



   Hình 37

   1. Vòi hút
   2. Vòi phun

2. Sử dụng đầu còn lại của vòi hút để đâm xuyên qua túi hoặc bình chứa để hút hóa chất dạng bột hoặc chất lỏng.

3. Đặt đầu vòi vào một thùng chứa nước sạch để rửa sạch cụm vòi.

4. Tháo thân vòi ra khỏi vòi phun và xả hết chất lỏng còn lại vào thùng chứa.

5. Đóng van thùng chứa (tay cầm màu đỏ).

1. Đóng tất cả van lại.

   Note: Hãy đóng van thùng chứa trước.

2. Loại bỏ mọi hoá chất còn tồn dư.

3. Đóng và khoá nắp thùng chứa bằng cách xoay nắp theo chiều kim đồng hồ.

4. Đưa van trộn trở lại vị trí mở hoàn toàn.

5. Đóng van vòi phun.

6. Trả vòi phun về lại vị trí vận chuyển và khoá bằng dây đeo vận chuyển.
